Выключатели-разъединители (рубильники) TwinBlock

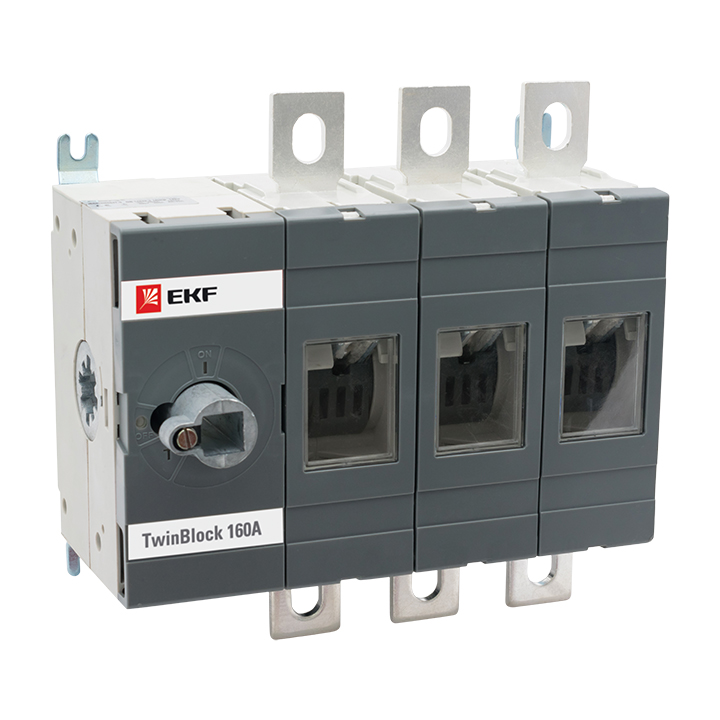

Выключатели-разъединители серии TwinBlock EKF PROxima предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электриче ской энергии. TwinBlock имеют следующие исполнения: • с предустановленной рукояткой управления (80 А, 100 А); • без рукоятки управления (рукоятку необходимо приобретать отдельно). • реверсивные (перекидные) рубильники без рукоятки (рукоятку необходимо приобретать отдельно). Для моделей без рукоятки предусмотрены два типа рукояток: • выносная рукоятка для управления через дверь; • рукоятка управления для прямой установки на рубильник.Выключатели-разъединители серии TwinBlock (модели 160-800 А) имеют возможность подключения дополнительного четвертого полюса. Возможна коммутация алюминиевым и медным проводом.

Скачать каталог категории (PDF)

Скачать прайс-лист

Описание
Документация
Видео
Обучение

Карточки Список

Найдено 50 товаров

Сначала дешевле
Сначала дороже
Сначала новые
Сначала популярные
По алфавиту

Рукоятка управления для прямой установки на рубильники реверсивные (I-0-II) TwinBlock 315-400А EKF PROxima

Артикул: tb-315-400-fh-rev

Статус: Регулярная
Тип элемента: Рукоятки управления для прямой установки
Серия: PROxima

606 ₽ за шт

809 ₽ Базовая цена

Есть в наличии

Дополнительный полюс 400А для рубильника TwinBlock EKF PROxima

Артикул: tb-s-400-dp

Статус: Регулярная
Серия: PROxima

4 720 ₽ за шт

6 294 ₽ Базовая цена

Есть в наличии

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 315-400А EKF PROxima

Артикул: tb-315-400-dh-rev

Статус: Регулярная
Тип элемента: Рукоятка для управления через дверь
Серия: PROxima

1 477 ₽ за шт

1 970 ₽ Базовая цена

Есть в наличии

Рубильник 315A 3P без рукоятки управления TwinBlock EKF PROxima

Артикул: tb-s-315-3p

Статус: Регулярная
Количество направлений: 1 направление
Тип элемента: Рубильник
Номин. продолжительный ток Iu: 315 А
Серия: PROxima

Вариант монтажа: На монтажную плату

15 799 ₽ за шт

21 066 ₽ Базовая цена

Есть в наличии

Переходник 280 мм для рукояток управления TwinBlock 80-250А EKF PROxima

Артикул: tb-a-1-280

Статус: Регулярная
Серия: PROxima

394 ₽ за шт

525 ₽ Базовая цена

Нет в наличии

Рубильник 315A 3P реверсивный без рукоятки управления TwinBlock EKF

Артикул: tb-s-315-3p-rev

Статус: Регулярная
Количество направлений: 2 направления
Тип элемента: Рубильник
Номин. продолжительный ток Iu: 315 А
Серия: PROxima

Вариант монтажа: На монтажную плату

35 302 ₽ за шт

47 069 ₽ Базовая цена

Есть в наличии

Рукоятка для управления через дверь рубильниками TwinBlock 630-800А EKF PROxima

Артикул: tb-630-800-dh

Статус: Регулярная
Тип элемента: Рукоятка для управления через дверь
Серия: PROxima

1 502 ₽ за шт

2 002 ₽ Базовая цена

Есть в наличии

Рубильник 250A 3P реверсивный без рукоятки управления TwinBlock EKF

Артикул: tb-s-250-3p-rev

Статус: Регулярная
Количество направлений: 2 направления
Тип элемента: Рубильник
Номин. продолжительный ток Iu: 250 А
Серия: PROxima

Вариант монтажа: На монтажную плату

19 864 ₽ за шт

26 485 ₽ Базовая цена

Есть в наличии

Дополнительный полюс 800А для рубильника TwinBlock EKF PROxima

Артикул: tb-s-800-dp

Статус: Регулярная
Серия: PROxima

10 334 ₽ за шт

13 778 ₽ Базовая цена

Есть в наличии

Дополнительный полюс 315А для рубильника TwinBlock EKF PROxima

Артикул: tb-s-315-dp

Статус: Регулярная
Серия: PROxima

4 720 ₽ за шт

6 294 ₽ Базовая цена

Есть в наличии

Дополнительный полюс 630А для рубильника TwinBlock EKF PROxima

Артикул: tb-s-630-dp

Статус: Регулярная
Серия: PROxima

10 334 ₽ за шт

13 778 ₽ Базовая цена

Есть в наличии

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 630-800А EKF PROxima

Артикул: tb-630-800-dh-rev

Статус: Регулярная
Тип элемента: Рукоятка для управления через дверь
Серия: PROxima

1 677 ₽ за шт

2 237 ₽ Базовая цена

Есть в наличии

Рукоятка управления для прямой установки на рубильники реверсивные (I-0-II) TwinBlock 630-800А EKF PROxima

Артикул: tb-630-800-fh-rev

Статус: Регулярная
Тип элемента: Рукоятки управления для прямой установки
Серия: PROxima

653 ₽ за шт

871 ₽ Базовая цена

Есть в наличии

Рукоятка управления для прямой установки на рубильники TwinBlock 1000-1600А EKF

Артикул: tb-1000-1250-fh

Статус: Регулярная
Тип элемента: Рукоятки управления для прямой установки
Серия: PROxima

2 334 ₽ за шт

3 111 ₽ Базовая цена

Есть в наличии

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 80-250А EKF PROxima

Артикул: tb-160-250-dh-rev

Статус: Регулярная
Тип элемента: Рукоятка для управления через дверь
Серия: PROxima

978 ₽ за шт

1 304 ₽ Базовая цена

Нет в наличии

Переходник 280 мм для рукояток управления рубильниками TwinBlock 1000-1600А EKF

Артикул: tb-a-3-280

Статус: Регулярная
Серия: PROxima

975 ₽ за шт

1 300 ₽ Базовая цена

Есть в наличии

Рукоятка для управления через дверь рубильниками TwinBlock 80-100А EKF PROxima

Артикул: tb-80-100-dh

Статус: Регулярная
Тип элемента: Рукоятка для управления через дверь
Серия: PROxima

875 ₽ за шт

1 167 ₽ Базовая цена

Нет в наличии

Рубильник 800A 3P реверсивный без рукоятки управления TwinBlock EKF

Артикул: tb-s-800-3p-rev

Статус: Регулярная
Количество направлений: 2 направления
Тип элемента: Рубильник
Номин. продолжительный ток Iu: 800 А
Серия: PROxima

Вариант монтажа: На монтажную плату

75 963 ₽ за шт

101 283 ₽ Базовая цена

Есть в наличии

Фильтры

Где купить

Цена

Серия

PROxima

Номин. продолжительный ток Iu

100

160

200

250

315

400

630

800

1 000

1 250

1 600

Тип элемента

Рубильник

Рукоятка для управления через дверь

Рукоятки управления для прямой установки

Количество направлений

1 направление

2 направления

Вариант монтажа

На DIN-рейку

На монтажную плату

Описание

Техническая спецификация

Особенности эксплуатации и монтажа 40-100А (JPG, 76.2 КБ)

Габаритные и установочные размеры 315-800А реверсивного (JPG, 70.6 КБ)

Типовые схемы подключения (JPG, 19.8 КБ)

Габаритные и установочные размеры 100-250А реверсивного (JPG, 78.2 КБ)

Характеристики (JPG, 149.0 КБ)

Габаритные и установочные размеры 1000-1250А и 80А реверсивного (JPG, 72.6 КБ)

Особенности эксплуатации и монтажа 160-1250А (JPG, 114.2 КБ)

Габаритные и установочные размеры 315-800А (JPG, 108.0 КБ)

Габаритные и установочные размеры 80-250А (JPG, 92.8 КБ)

Применение

Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, вклю чения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индук тивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.

Преимущества

Видимый разрыв за счет окошек на фронтальной части рубильника

Реверсивное исполнение рубильника

Возможность установки дополнительного полюса

Антивандальная защита за счет возможности блокировки рукоятки

Возможность установки выносной рукоятки и рукоятки на корпус рубильника

Независимая от скорости движения руки оператора скорость включения/отключения механизма

Комплектация

1. Рубильник – 1 шт.
2. Паспорт – 1 шт.
Рукоятка заказывается отдельно (кроме рубильников на 80А и 100А, они идут в комплекте с рукояткой управления для прямой установки на рубильник)

Документация

3D-модели "TwinBlock EKF PROxima" (7Z, 8.5 МБ)

Мастер-каталог "Выключатели-разъединители TwinBLock EKF PROxima" (PDF, 3.3 МБ)

Буклет (PDF, 993.9 КБ)

Буклет (PDF, 2.1 МБ)

Паспорт (PDF, 2.3 МБ)

Сертификат (PDF, 505.8 КБ)
