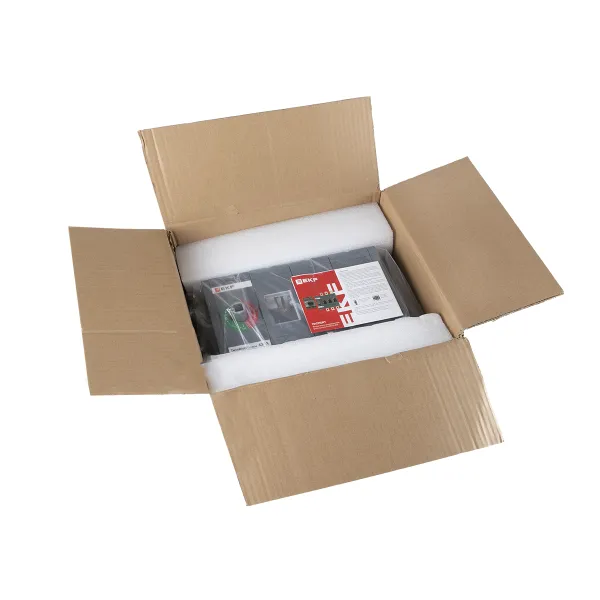

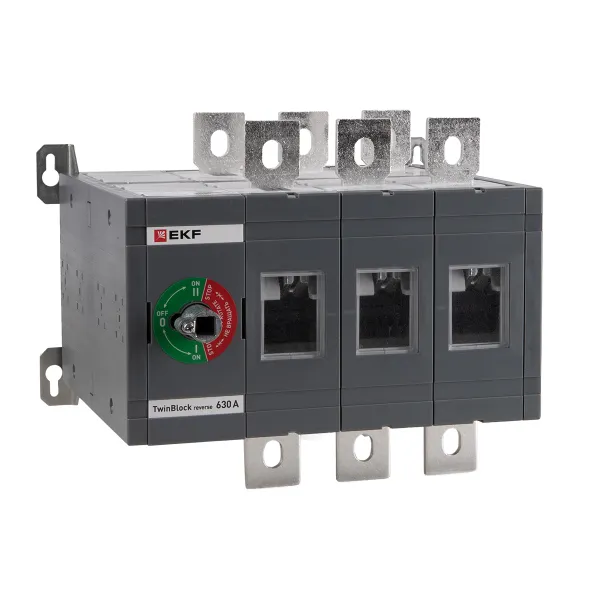

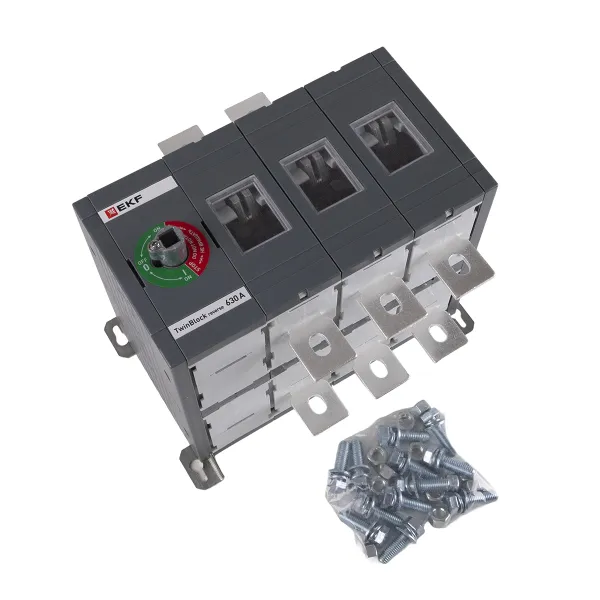

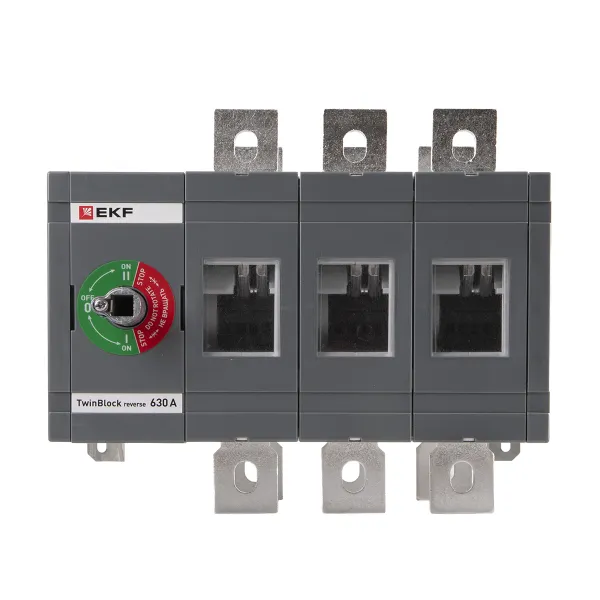

Рубильник 630A 3P реверсивный без рукоятки управления TwinBlock EKF
Рекомендованная розничная цена 79 727 ₽ за шт
106 302 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Номин. продолжительный ток Iu, А | 630 |
Количество полюсов | 3 |
Реверсивный переключатель | Да |
Номин. кратковременно выдерживаемый ток Icw, кА | 20 |
Условный номин. ток короткого замыкания Iq, кА | 90 |
Степень защиты (IP), передняя сторона | IP00 |
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт | 313 |
Макс. допустимое раб. напряжение Ue AC, В | 690 |
Моторный привод опционально | Нет |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Номин. раб. напряжение, В | 400...690 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Количество вспомогат. переключающих контактов | 0 |
С блокировкой/запираемый (-ая) | Нет |
Моторный привод встроенный | Нет |
Тип элемента управления | Поворотный рычаг |
Серия | EKF |
Серия продукции | TwinBlock |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216174464 | 4690216174464 | 4690216174464 |
Вес брутто, кг | 14.7900 | 14.7900 | 14.7900 |
Объем, м³ | 0.03800200 | 0.03800200 | 0.03800200 |
Длина, м | 0.3770 | 0.3770 | 0.3770 |
Ширина, м | 0.3000 | 0.3000 | 0.3000 |
Высота, м | 0.3360 | 0.3360 | 0.3360 |
Описание
Описание
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
Перейти на страницу продуктаПрименение
- Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
- • выносная рукоятка для управления через дверь;
- • рукоятка управления для прямой установки на рубильник.
- Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
- Для моделей без рукоятки предусмотрены два типа рукояток:
- • выносная рукоятка для управления через дверь;
- • рукоятка управления для прямой установки на рубильник.
