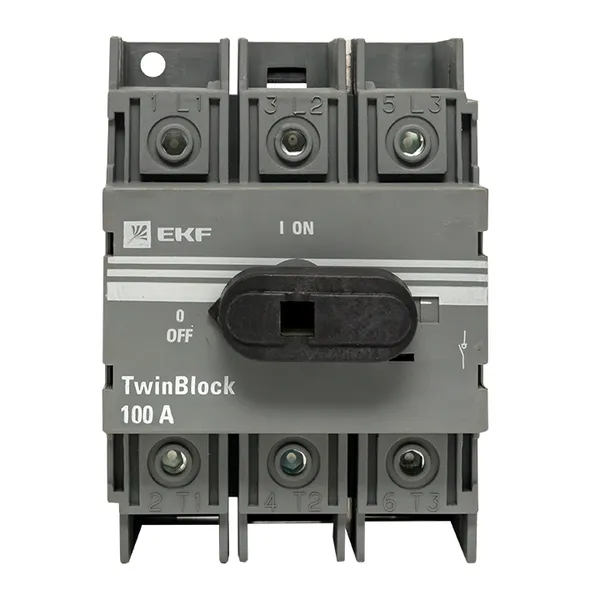

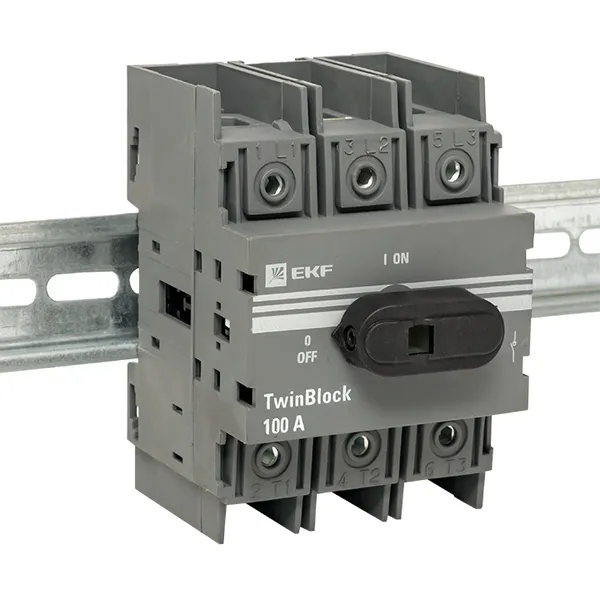

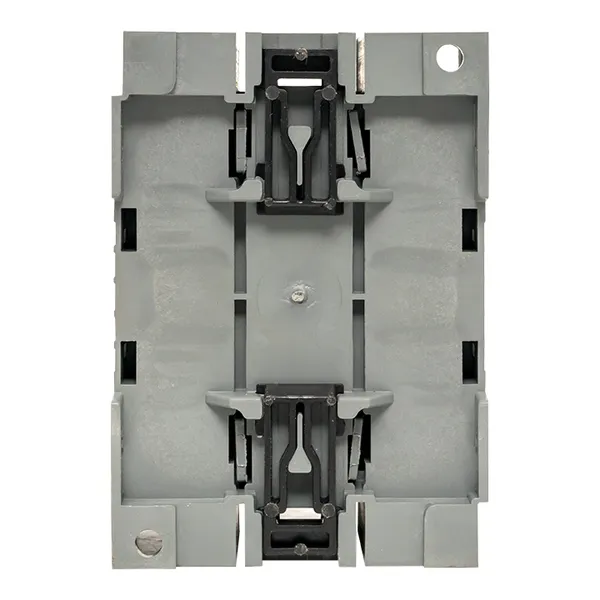

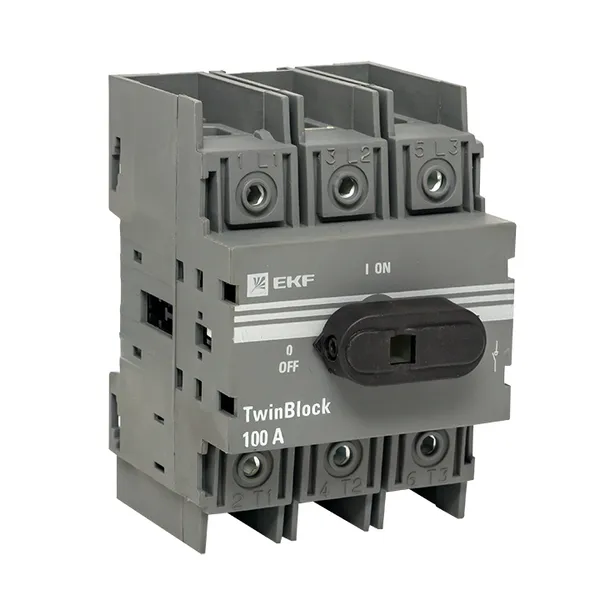

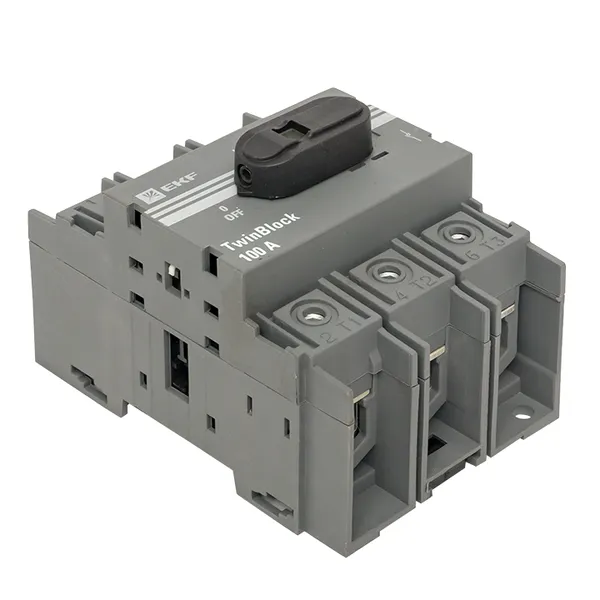

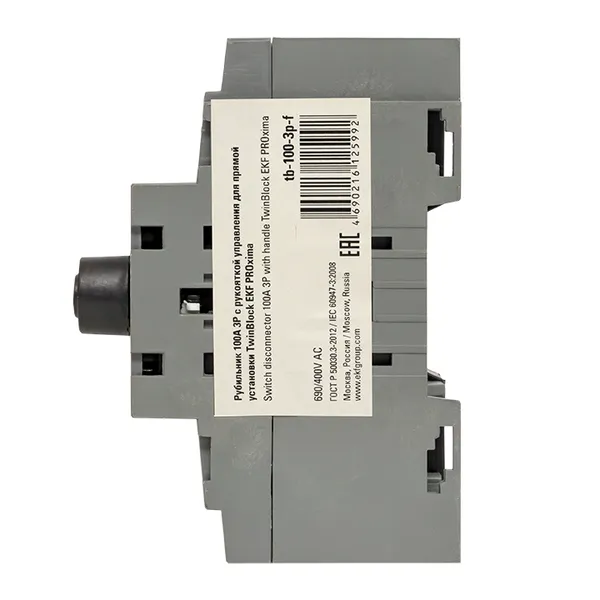

Рубильник 100A 3P c рукояткой управления для прямой установки TwinBlock EKF

Артикул скопирован

Рекомендованная розничная цена 7 787 ₽ за шт

Базовая цена 10 382 ₽ за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Статус: Регулярная
Номин. продолжительный ток Iu: 100 А
Количество полюсов: 3
Номин. кратковременно выдерживаемый ток Icw: 2,5 кА
Условный номин. ток короткого замыкания Iq: 16,5 кА
С блокировкой/запираемый (-ая): Нет
Тип подключения силовой электрич. цепи: Винтовое соединение

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.

Техническая спецификация


Статус	Регулярная
Номин. продолжительный ток Iu, А	100
Количество полюсов	3
Номин. кратковременно выдерживаемый ток Icw, кА	2,5
Условный номин. ток короткого замыкания Iq, кА	16,5
С блокировкой/запираемый (-ая)	Нет
Тип подключения силовой электрич. цепи	Винтовое соединение
Макс. допустимое раб. напряжение Ue AC, В	1 000
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт	49
Степень защиты (IP), передняя сторона	IP00
Моторный привод опционально	Нет
Цвет управляющего элемента	Черный
Номин. раб. напряжение, В	400...690
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество вспомогат. переключающих контактов	0
Моторный привод встроенный	Нет
Тип элемента управления	Поворотный рычаг
Серия	EKF
Серия продукции	TwinBlock

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	42
Единица хранения	Штука	Штука	Упаковка
Штрих-код	4690216125992	4690216125992	14690216125999
Вес брутто, кг	0.4080	0.4080	17.8270
Объем, м³	0.00071600	0.00071600	0.03624800
Длина, м	0.0880	0.0880	0.5600
Ширина, м	0.1070	0.1070	0.3480
Высота, м	0.0760	0.0760	0.1860

Описание

Промо-страница продукта

Применение

Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
