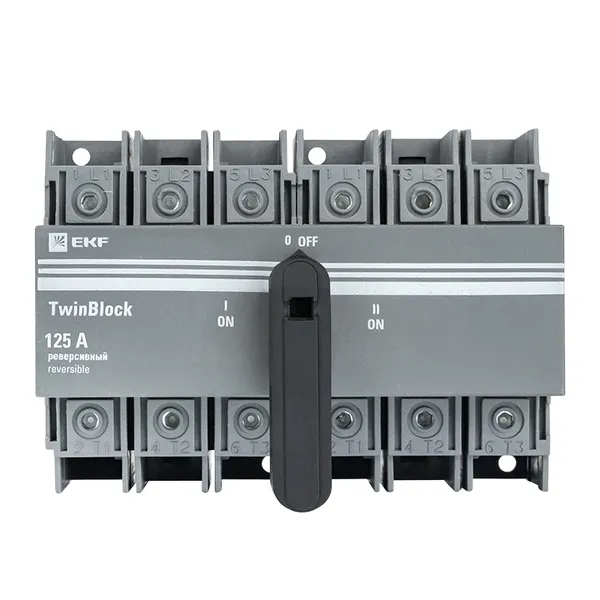

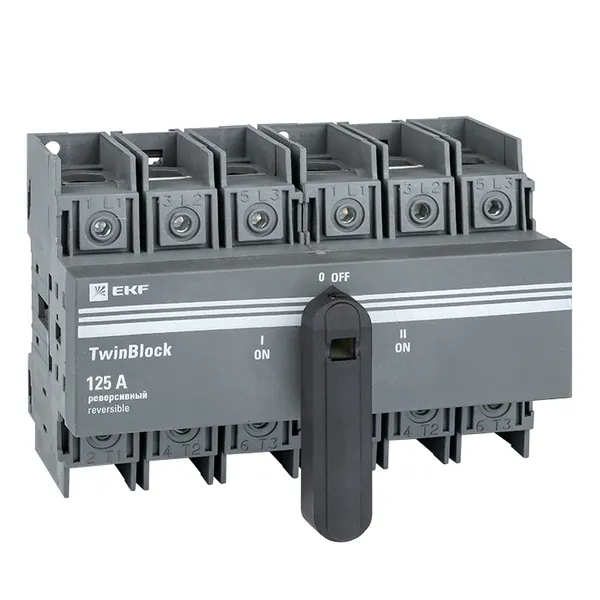

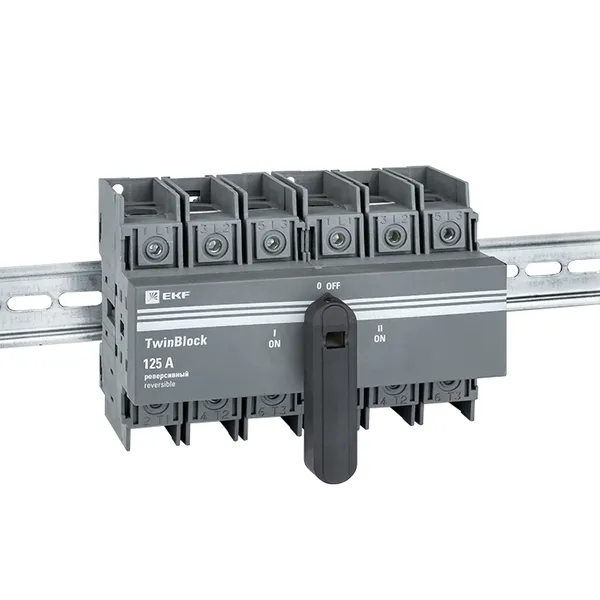

Рубильник 125A 3P реверсивный c рукояткой для прямой установки TwinBlock EKF

Артикул скопирован

Рекомендованная розничная цена 14 115 ₽ за шт

18 820 ₽ Базовая цена за шт

Нет в наличии на складах EKF
Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Статус
Регулярная
Номин. продолжительный ток Iu
125 А
Количество полюсов
3
Реверсивный переключатель
Да
Номин. кратковременно выдерживаемый ток Icw
2,5 кА
Условный номин. ток короткого замыкания Iq
16,5 кА
Количество вспомогат. нормально разомкнутых (НО) контактов
0
Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.

Характеристики

Техническая спецификация

СтатусРегулярная
Номин. продолжительный ток Iu, А125
Количество полюсов3
Реверсивный переключательДа
Номин. кратковременно выдерживаемый ток Icw, кА2,5
Условный номин. ток короткого замыкания Iq, кА16,5
Количество вспомогат. нормально разомкнутых (НО) контактов0
Количество вспомогат. нормально замкнутых (НЗ) контактов0
Номин. раб. напряжение, В400...690
Степень защиты (IP), передняя сторонаIP00
Моторный привод встроенныйНет
Тип подключения силовой электрич. цепиВинтовое соединение
Тип элемента управленияПоворотный рычаг
Подходит для напольного монтажаНет
Макс. допустимое раб. напряжение Ue AC, В690
Моторный привод опциональноНет
Серия продукцииTwinBlock

Логистические параметры

Индивидуальная
Групповая
Транспортная
Количество в упаковке1118
Единица храненияШтукаШтукаУпаковка
Штрих-код4690216500843469021650084314690216500840
Вес брутто, кг0.87300.873016.6440
Объем, м³0.001781000.001781000.04057200
Длина, м0.09900.09900.3650
Ширина, м0.16500.16500.3540
Высота, м0.10900.10900.3140

Описание

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.

Промо-страница продукта

Применение

  • Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
  • • выносная рукоятка для управления через дверь;
  • • рукоятка управления для прямой установки на рубильник.
  • Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
  • Для моделей без рукоятки предусмотрены два типа рукояток:
  • • выносная рукоятка для управления через дверь;
  • • рукоятка управления для прямой установки на рубильник.
