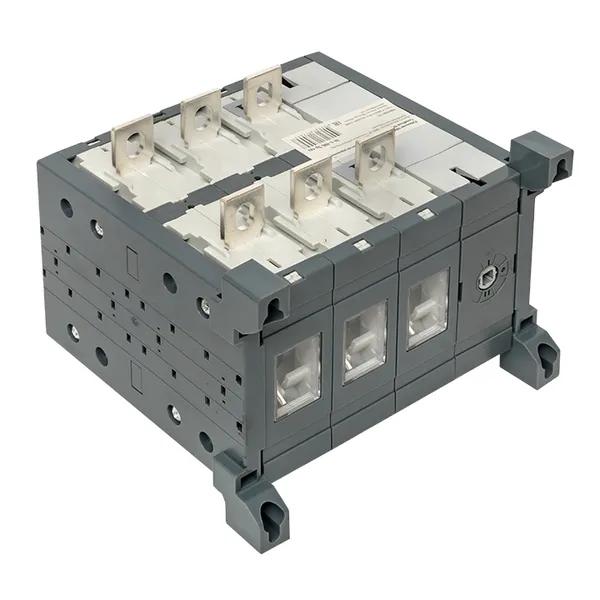

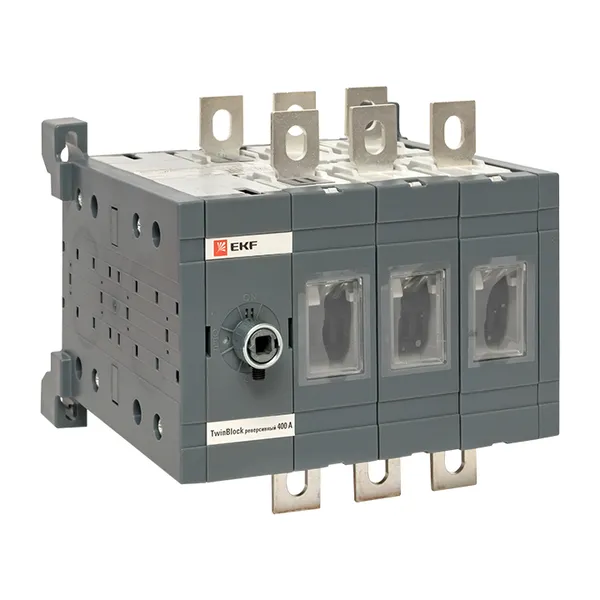

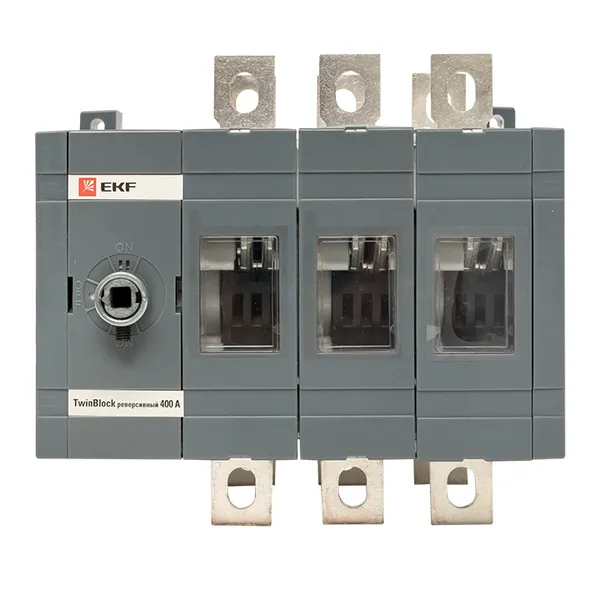

Рубильник 400A 3P реверсивный без рукоятки управления TwinBlock EKF

Артикул скопирован

Рекомендованная розничная цена 42 378 ₽ за шт

56 504 ₽ Базовая цена за шт

Товар есть в наличии

Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Регулярная
Номин. продолжительный ток Iu, А	400
Количество полюсов	3
Реверсивный переключатель	Да
Номин. кратковременно выдерживаемый ток Icw, кА	15
Условный номин. ток короткого замыкания Iq, кА	61,5
Тип элемента управления	Поворотный рычаг
Тип подключения силовой электрич. цепи	Болтовое соединение
Макс. допустимое раб. напряжение Ue AC, В	1 000
Номин. раб. напряжение, В	400...690
С блокировкой/запираемый (-ая)	Да
Степень защиты (IP), передняя сторона	IP00
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт	199
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество вспомогат. переключающих контактов	0
Моторный привод встроенный	Нет
Моторный привод опционально	Нет
Серия	EKF
Серия продукции	TwinBlock

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	2
Единица хранения	Штука	Штука	Упаковка
Штрих-код	4690216174419	4690216174419	14690216174416
Вес брутто, кг	5.9270	5.9270	12.5990
Объем, м³	0.01601300	0.01601300	0.03919800
Длина, м	0.2370	0.2370	0.4860
Ширина, м	0.2660	0.2660	0.2830
Высота, м	0.2540	0.2540	0.2850

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.

Промо-страница продукта

Применение

Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
