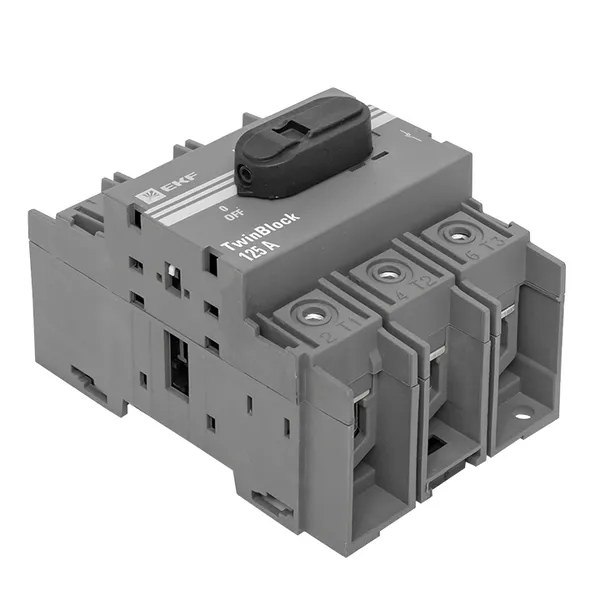

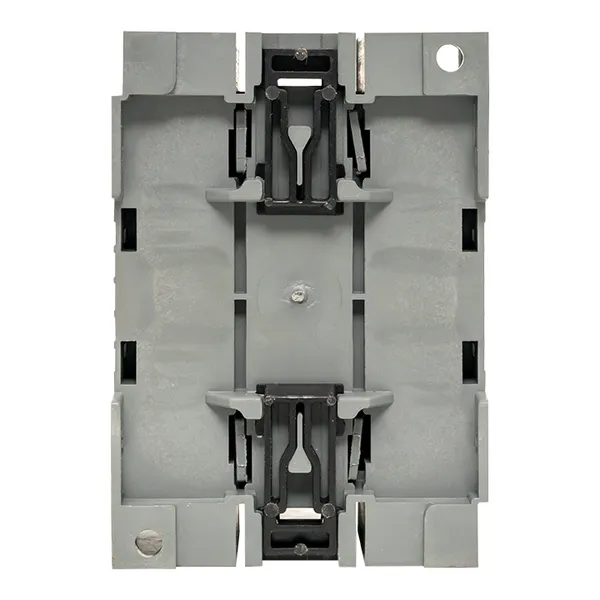

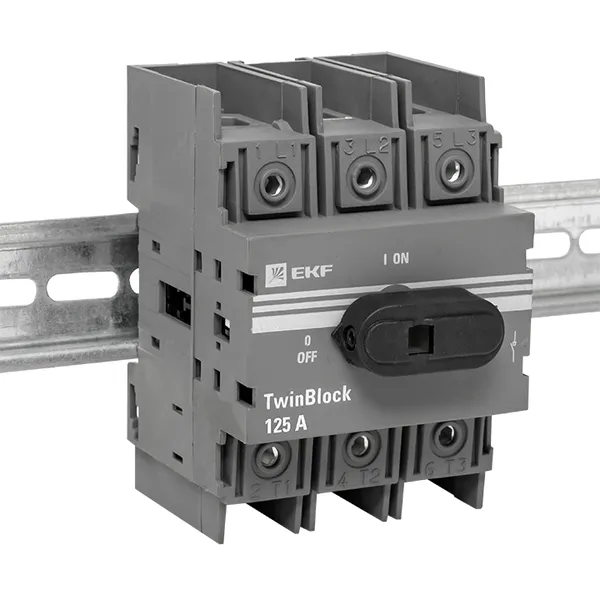

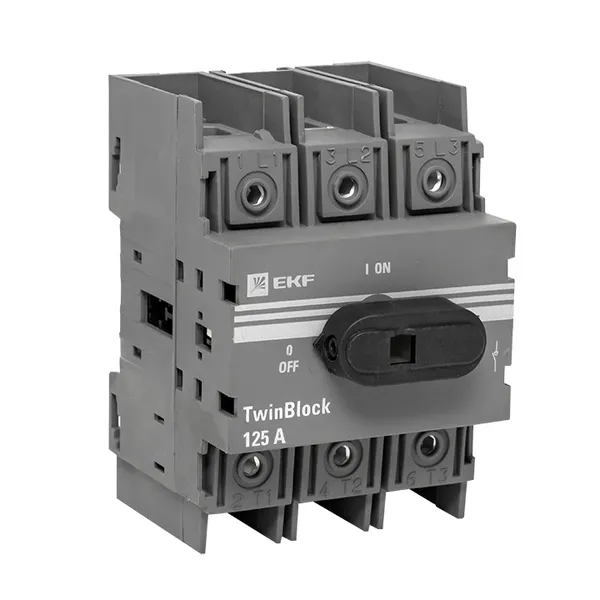

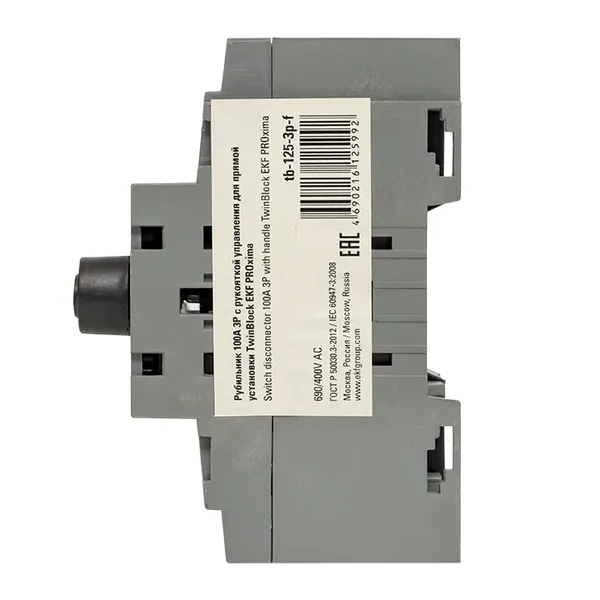

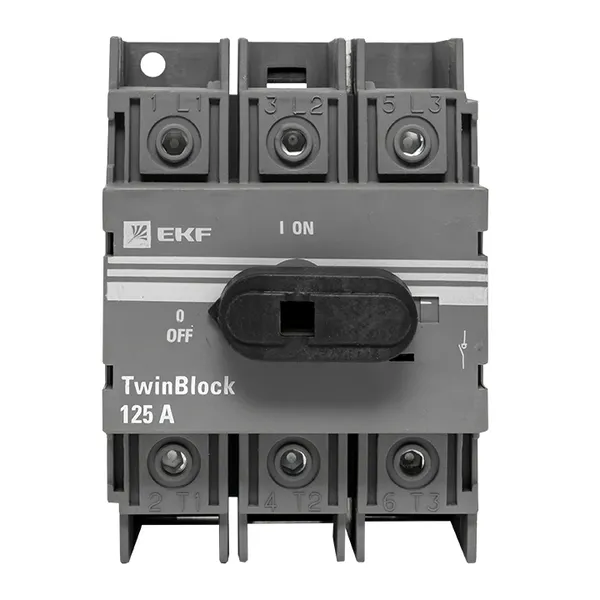

Рубильник 125A 3P c рукояткой управления для прямой установки TwinBlock EKF

Артикул скопирован

Рекомендованная розничная цена 7 563 ₽ за шт

Базовая цена 10 083 ₽ за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
Номин. продолжительный ток Iu, А125
Количество полюсов3
Номин. кратковременно выдерживаемый ток Icw, кА2,5
Условный номин. ток короткого замыкания Iq, кА16,5
Количество вспомогат. нормально разомкнутых (НО) контактов0
Количество вспомогат. нормально замкнутых (НЗ) контактов0
Степень защиты (IP), передняя сторонаIP00
Моторный привод встроенныйНет
Тип подключения силовой электрич. цепиВинтовое соединение
Тип элемента управленияПоворотный рычаг
Подходит для напольного монтажаНет
Моторный привод опциональноНет
Номин. раб. напряжение, В400...690
Макс. допустимое раб. напряжение Ue AC, В690
Серия продукцииTwinBlock

Логистические параметры

Описание

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.

Перейти на страницу продукта

Применение

  • Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
  • • выносная рукоятка для управления через дверь;
  • • рукоятка управления для прямой установки на рубильник.
  • Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
  • Для моделей без рукоятки предусмотрены два типа рукояток:
  • • выносная рукоятка для управления через дверь;
  • • рукоятка управления для прямой установки на рубильник.
