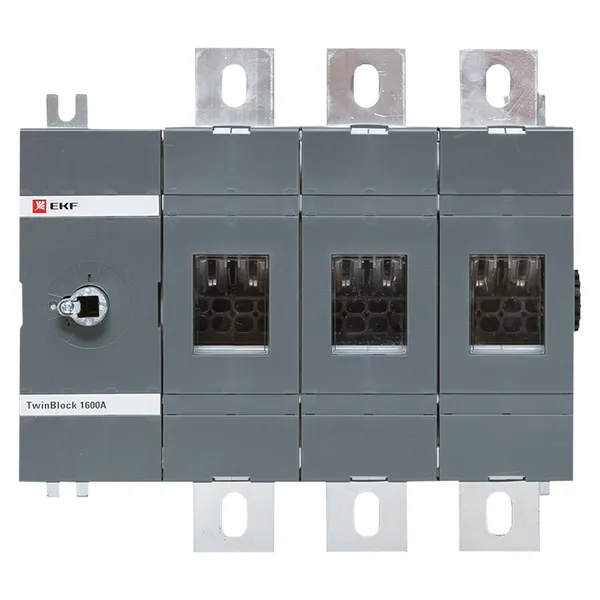

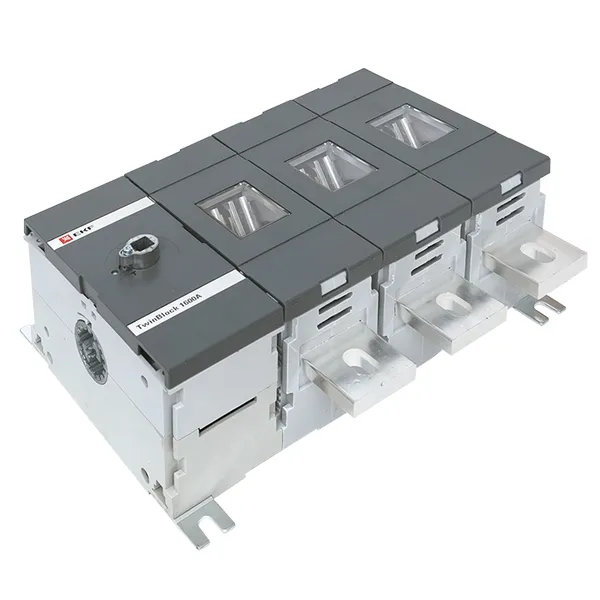

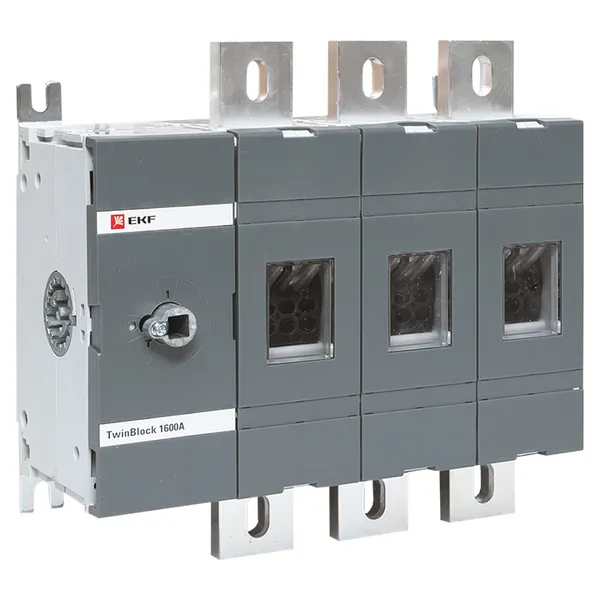

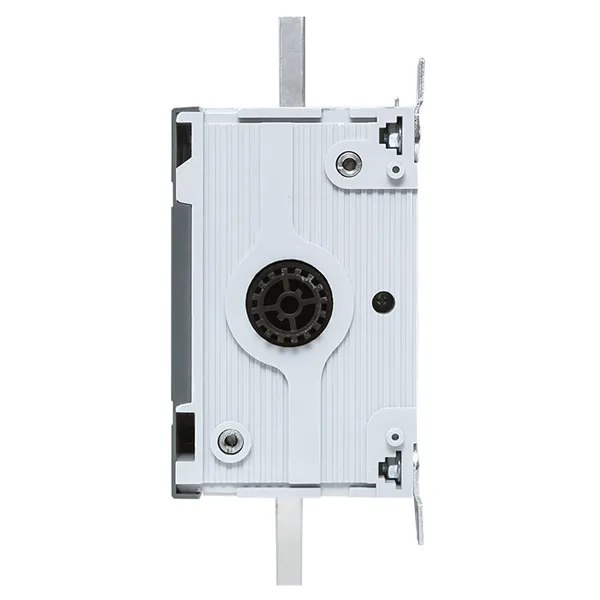

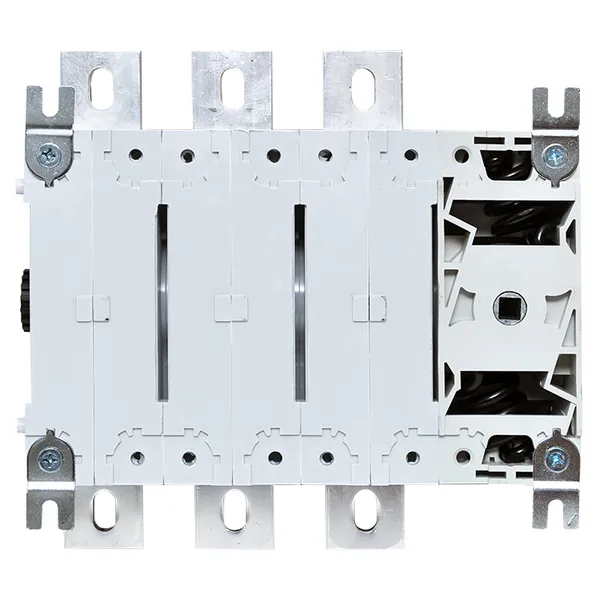

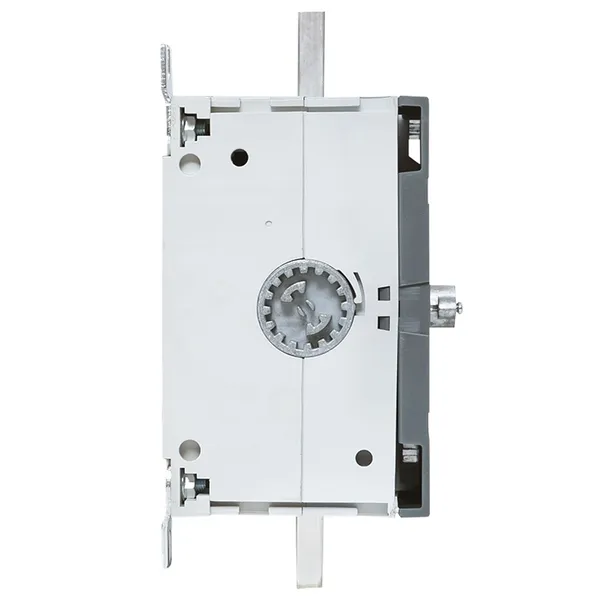

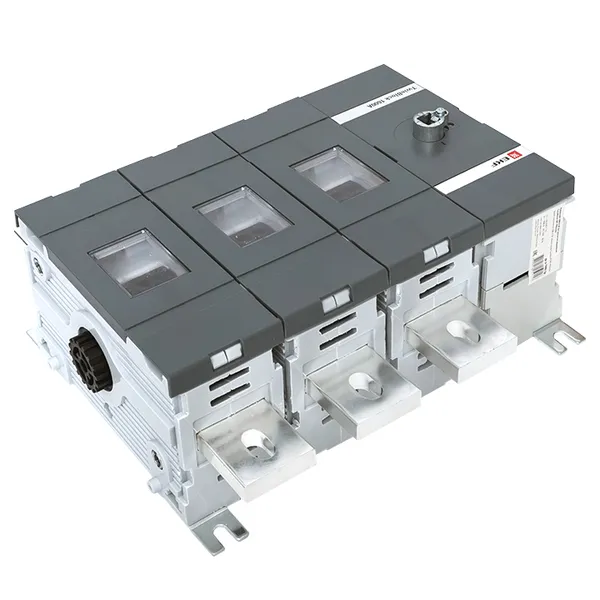

Рубильник 1600A 3P без рукоятки управления TwinBlock EKF
Рекомендованная розничная цена 94 128 ₽ за шт
125 504 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.
Перейти на страницу продуктаПрименение
- Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
- • выносная рукоятка для управления через дверь;
- • рукоятка управления для прямой установки на рубильник.
- Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
- Для моделей без рукоятки предусмотрены два типа рукояток:
- • выносная рукоятка для управления через дверь;
- • рукоятка управления для прямой установки на рубильник.
Характеристики
Техническая спецификация
Статус | Регулярная |
Номин. продолжительный ток Iu, А | 1 600 |
Количество полюсов | 3 |
Номин. кратковременно выдерживаемый ток Icw, кА | 50 |
Условный номин. ток короткого замыкания Iq, кА | 100 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Поворотный рычаг |
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт | 797 |
Степень защиты (IP), передняя сторона | IP00 |
Номин. раб. напряжение, В | 400...690 |
Цвет управляющего элемента | Черный |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Количество вспомогат. переключающих контактов | 0 |
С блокировкой/запираемый (-ая) | Нет |
Моторный привод встроенный | Нет |
Серия | EKF |
Серия продукции | TwinBlock |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216159157 | 4690216159157 | 4690216159157 |
Вес брутто, кг | 15.7180 | 15.7180 | 15.7180 |
Объем, м³ | 0.03604400 | 0.03604400 | 0.03604400 |
Длина, м | 0.4090 | 0.4090 | 0.4090 |
Ширина, м | 0.4080 | 0.4080 | 0.4080 |
Высота, м | 0.2160 | 0.2160 | 0.2160 |
Документация
Документация
Сертификаты
Сертификат разъединители ПЦ (PDF, 1.8 МБ)
Паспорта
Паспорт "Выключатели-разъединители (рубильники) TwinBlock EKF" (PDF, 2.5 МБ)
Мастер-каталоги
Мастер-каталог TwinBlock (PDF, 2.4 МБ)
3D - модели
3D-модели "TwinBlock" (7Z, 8.5 МБ)
Файлы для скачивания
Монтаж рукоятки для рубильников TwinBlock EKF (PDF, 228.3 КБ)
Буклеты
Рекламная листовка. (PDF, 993.9 КБ)
Листовка - каталог. (PDF, 2.1 МБ)
