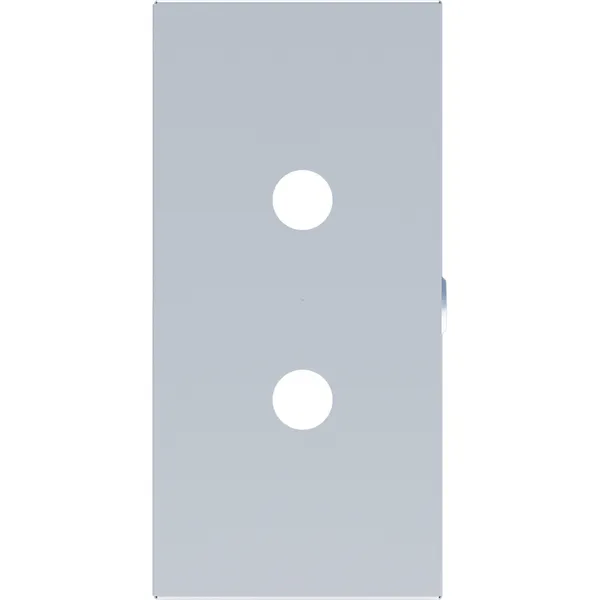

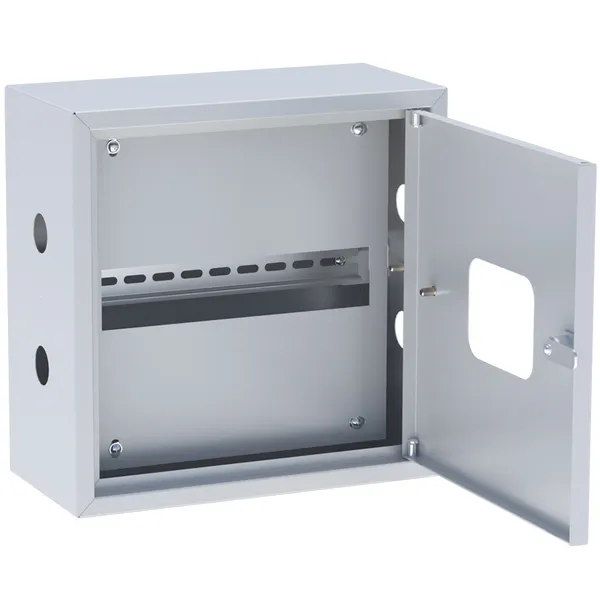

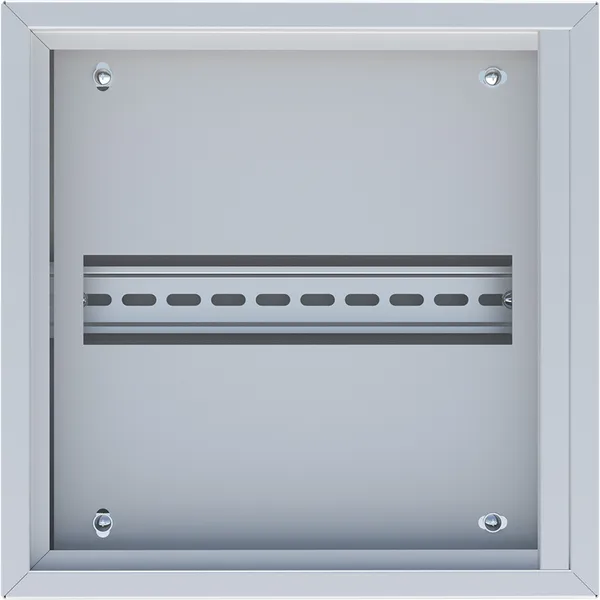

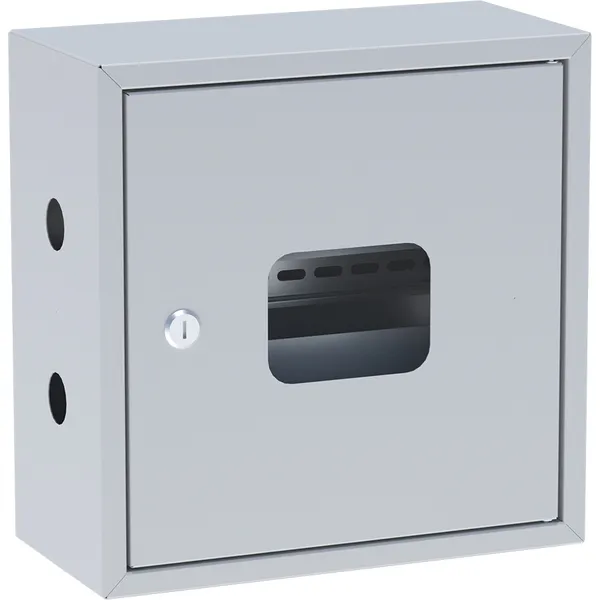

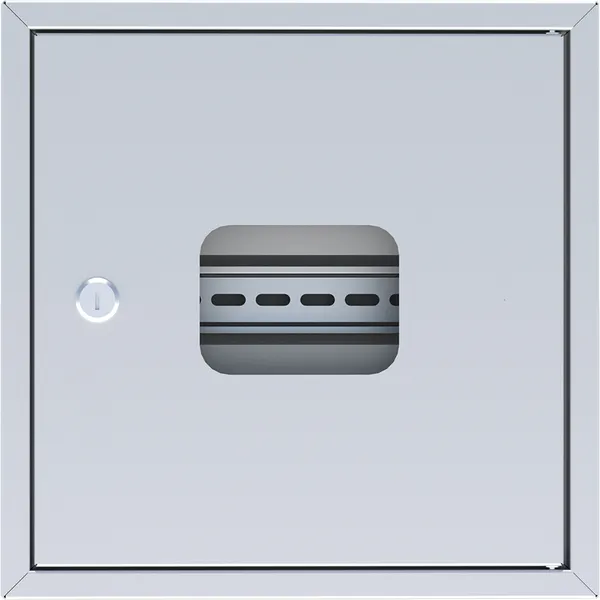

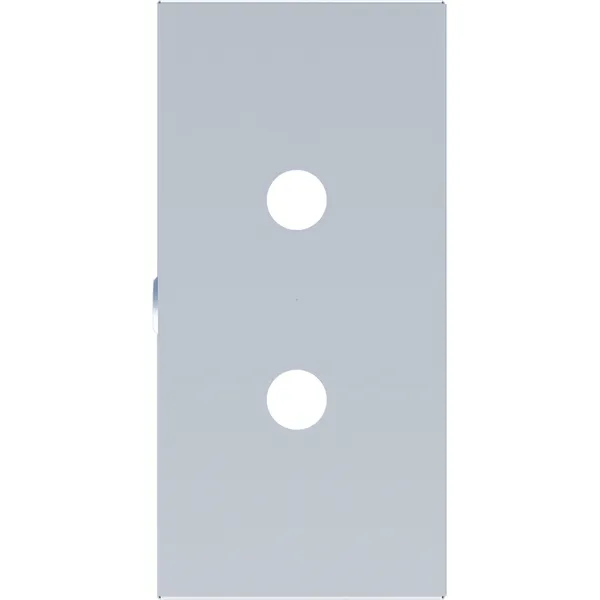

ЯУР с одной DIN-рейкой (300х300х150) EKF
Рекомендованная розничная цена 3 946 ₽ за шт
Базовая цена 5 262 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Составной элемент УЭРМ | Ящик учетно-распределительный |
Высота, мм | 300 |
Ширина, мм | 300 |
Глубина, мм | 150 |
Материал | Сталь |
Серия | EKF |
Есть штрихкод на каждой штуке товара | Да |
Срок службы, лет | 25 |
Гарантийный срок хранения | 3 года |
Гарантийный срок эксплуатации | 3 года |
С откидной крышкой | Да |
С монтажной рейкой | Да |
Степень защиты (IP) | IP31 |
Степень защиты (NEMA) | Прочее |
Срок службы | 25 лет |
Способ монтажа | Накладн. на поверхность |
Вид монтажа | Навесной |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 2 |
Единица хранения | Штука | Штука | Коробка |
Штрих-код | 4690216203393 | 4690216203393 | 14690216203390 |
Вес брутто, кг | 3.1020 | 3.1020 | 6.8000 |
Объем, м³ | 0.01581600 | 0.01581600 | 0.02700000 |
Длина, м | 0.3160 | 0.3160 | 0.1500 |
Ширина, м | 0.3250 | 0.3250 | 0.3000 |
Высота, м | 0.1540 | 0.1540 | 0.6000 |
Описание
Описание
Ящик учетно-распределительный (ЯУР) является составным элементом устройства этажного распределительного модульного УЭРМ EKF и предназначен для размещения и установки счетчика электроэнергии и модульной аппаратуры. Соответствует ТУ3434-002-52681400-2019.
Применение
- Применяются в сферах гражданского строительства, а именно в многоквартирных жилых домах.
- Предназначены для:
- • приема электроэнергии;
- • поквартирного распределения электроэнергии;
- • учета электроэнергии;
- • защиты групповых линий при перегрузках и коротких замыканиях;
- • размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем.
Комплектация
- ЯУР 600мм: 1. Монтажная панель + DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). ЯУР 400мм: 1. DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). Короб КЭТ силовой: 1. Z-образный профиль – 3шт. 2. Шина для N проводников (на изоляторах) – 1шт. 3. Шина для PE проводников – 1шт. 4. Шпильки заземления – 7шт. 5. Пластиковые заглушки кабельных выводов – 12 шт. 6. Винты для соединения с верхним коробом. 7. Монтажный набор (дюбель-гвозди). Короб КЭТ транзитный*: 1. Z-образный профиль – 3шт. 2. Монтажный набор (дюбель-гвозди). 3. Винты для соединения с верхним коробом.* КЭТ транзитный шинами и отверстиями под кабельные выводы не комплектуется. Короб КСС: 1. DIN-рейки – 4шт. 2. Г-образный перфорированный уголок – 6шт. 3. Шпильки заземления – 2шт. 4. Винты для соединения с верхним коробом. 5. Монтажный набор (дюбель-гвозди). Короб верхний: 1. Z-образный профиль – 2шт. 2. Шпильки заземления – 2 шт. 3. Винты для соединения с верхним цоколем. 4. Монтажный набор (дюбель-гвозди). Цоколь верхний с компенсатором: 1. П–образный короб с выдвижным компенсатором высоты.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «ЯУР 300 v1.3» (PDF, 75.5 КБ)
Мастер-каталоги
Мастер-каталог «Устройства этажные УЭРМ EKF BASIC» (PDF, 551.2 КБ)
Прочее
Устройства этажные. Каталог типовых решений v2.0. (PDF, 18.4 МБ)
Инструкции
Инструкция по монтажу УЭРМ (PDF, 775.7 КБ)
3D-модели
3D-модель «ЯУР с одной DIN-рейкой (300х300х150) EKF» (STEP, 2.2 МБ)
3D - модели «Устройства этажные и аксессуары для многоквартирного дома» (7Z, 36.1 МБ)
Чертежи
Чертежи «Устройства этажные и аксессуары для многоквартирного дома» (7Z, 10.4 МБ)
Чертеж DWG (DWG, 115.7 КБ)
Опросные листы
Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
