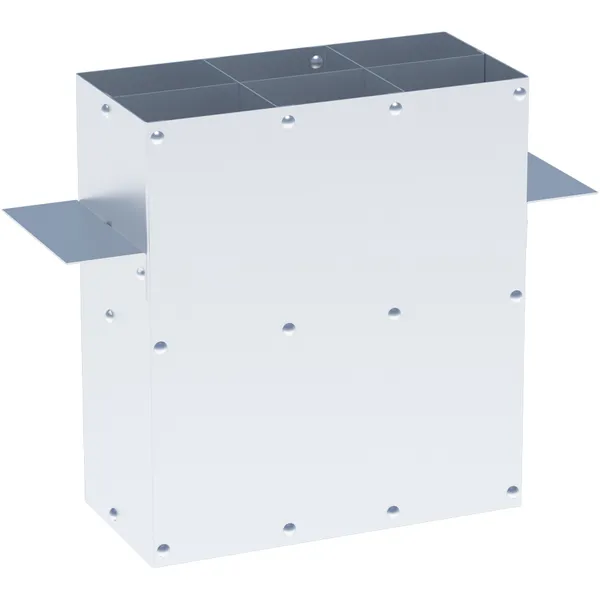

Гильза кабельная 6 секций для УЭРМ (280х250х120) EKF
/products/1D18864022F0BCF51A017887C31024A8.jpg)
/products/1D18864022F0BCF51A017887C31024A8.jpg)
Рекомендованная розничная цена 3 853 ₽ за шт
Базовая цена 5 138 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Составной элемент УЭРМ | Гильза кабельная |
| Высота, мм | 280 |
| Ширина, мм | 250 |
| Глубина, мм | 120 |
| Цвет | Цинк |
| Материал | Сталь |
| Серия | EKF |
| Есть штрихкод на каждой штуке товара | Да |
| Срок службы, лет | 25 |
| Гарантийный срок хранения | 3 года |
| Гарантийный срок эксплуатации | 3 года |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216206257 | 4690216206257 | 4690216206257 |
| Вес брутто, кг | 2.9290 | 2.9290 | 2.9290 |
| Объем, м³ | 0.01113300 | 0.01113300 | 0.01113300 |
| Длина, м | 0.3050 | 0.3050 | 0.3050 |
| Ширина, м | 0.2920 | 0.2920 | 0.2920 |
| Высота, м | 0.1250 | 0.1250 | 0.1250 |
Описание
Описание
Гильза кабельная является связующим элементом для установки в межэтажные перекрытия и служит для защиты от деформаций и повреждений силовых и слаботочных сетей при прокладке в УЭРМ. Устройство классифицируется по количеству внутренних секций. Соответствует ТУ3434-002-52681400-2019.
Применение
- Применяются в сферах гражданского строительства, а именно в многоквартирных жилых домах.
- Предназначены для:
- • приема электроэнергии;
- • поквартирного распределения электроэнергии;
- • учета электроэнергии;
- • защиты групповых линий при перегрузках и коротких замыканиях;
- • размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем.
Комплектация
- ЯУР 600мм: 1. Монтажная панель + DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). ЯУР 400мм: 1. DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). Короб КЭТ силовой: 1. Z-образный профиль – 3шт. 2. Шина для N проводников (на изоляторах) – 1шт. 3. Шина для PE проводников – 1шт. 4. Шпильки заземления – 7шт. 5. Пластиковые заглушки кабельных выводов – 12 шт. 6. Винты для соединения с верхним коробом. 7. Монтажный набор (дюбель-гвозди). Короб КЭТ транзитный*: 1. Z-образный профиль – 3шт. 2. Монтажный набор (дюбель-гвозди). 3. Винты для соединения с верхним коробом.* КЭТ транзитный шинами и отверстиями под кабельные выводы не комплектуется. Короб КСС: 1. DIN-рейки – 4шт. 2. Г-образный перфорированный уголок – 6шт. 3. Шпильки заземления – 2шт. 4. Винты для соединения с верхним коробом. 5. Монтажный набор (дюбель-гвозди). Короб верхний: 1. Z-образный профиль – 2шт. 2. Шпильки заземления – 2 шт. 3. Винты для соединения с верхним цоколем. 4. Монтажный набор (дюбель-гвозди). Цоколь верхний с компенсатором: 1. П–образный короб с выдвижным компенсатором высоты.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «Гильза кабельная 3-6 секции для УЭРМ v1.3» (PDF, 61.0 КБ)
Мастер-каталоги
Мастер-каталог «Устройства этажные УЭРМ EKF BASIC» (PDF, 551.2 КБ)
Прочее
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
3D-модели
3D-модель «Гильза кабельная 6 секций для УЭРМ (280х250х120) EKF» (STEP, 592.4 КБ)
Чертежи
Чертеж (PDF, 20.8 КБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
