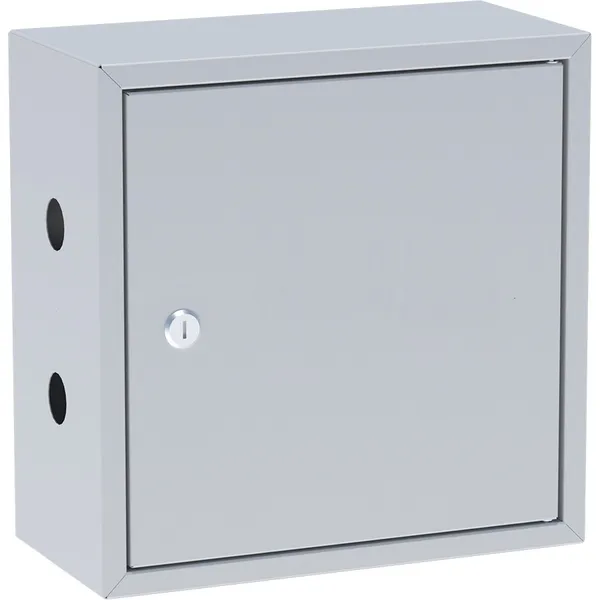

ЯУР с одной DIN-рейкой без окна (300х300х150) EKF
3 314 ₽ за шт
4 419 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Характеристики
Техническая спецификация
Статус | Заказная |
Составной элемент УЭРМ | Ящик учетно-распределительный |
Высота, мм | 300 |
Ширина, мм | 300 |
Глубина, мм | 150 |
Степень защиты (NEMA) | Прочее |
Способ монтажа | Настенный монтаж |
С откидной крышкой | Да |
С монтажной рейкой | Да |
Материал | Сталь |
Степень защиты (IP) | IP31 |
Гарантийный срок хранения | 3 года |
Гарантийный срок эксплуатации | 3 года |
Срок службы, лет | 25 |
Есть штрихкод на каждой штуке товара | Да |
Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Упаковка |
Штрих-код | 4690216255781 | 4690216255781 | 14690216255788 |
Вес брутто, кг | 3.4000 | 3.4000 | 6.8000 |
Объем, м³ | 0.13500000 | 0.13500000 | 0.01350000 |
Длина, м | 0.1500 | 0.1500 | 0.1500 |
Ширина, м | 0.3000 | 0.3000 | 0.3000 |
Высота, м | 0.3000 | 0.3000 | 0.3000 |
Описание
Описание
Ящик учетно-распределительный (ЯУР) является составным элементом устройства этажного распределительного модульного УЭРМ EKF и предназначен для размещения и установки счетчика электроэнергии и модульной аппаратуры. Соответствует ТУ3434-002-52681400-2019.
Применение
- Применяются в сферах гражданского строительства, а именно в многоквартирных жилых домах.
- Предназначены для:
- • приема электроэнергии;
- • поквартирного распределения электроэнергии;
- • учета электроэнергии;
- • защиты групповых линий при перегрузках и коротких замыканиях;
- • размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем.
Комплектация
- ЯУР 600мм: 1. Монтажная панель + DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). ЯУР 400мм: 1. DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). Короб КЭТ силовой: 1. Z-образный профиль – 3шт. 2. Шина для N проводников (на изоляторах) – 1шт. 3. Шина для PE проводников – 1шт. 4. Шпильки заземления – 7шт. 5. Пластиковые заглушки кабельных выводов – 12 шт. 6. Винты для соединения с верхним коробом. 7. Монтажный набор (дюбель-гвозди). Короб КЭТ транзитный*: 1. Z-образный профиль – 3шт. 2. Монтажный набор (дюбель-гвозди). 3. Винты для соединения с верхним коробом.* КЭТ транзитный шинами и отверстиями под кабельные выводы не комплектуется. Короб КСС: 1. DIN-рейки – 4шт. 2. Г-образный перфорированный уголок – 6шт. 3. Шпильки заземления – 2шт. 4. Винты для соединения с верхним коробом. 5. Монтажный набор (дюбель-гвозди). Короб верхний: 1. Z-образный профиль – 2шт. 2. Шпильки заземления – 2 шт. 3. Винты для соединения с верхним цоколем. 4. Монтажный набор (дюбель-гвозди). Цоколь верхний с компенсатором: 1. П–образный короб с выдвижным компенсатором высоты.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт "ЯУР 300 без окна v1.3" (PDF, 83.7 КБ)
Мастер-каталоги
Короб КЭТ транзитный (1200х300х150) EKF Basic (PDF, 551.2 КБ)
Прочее
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Инструкция по монтажу УЭРМ EKF (PDF, 775.7 КБ)
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Презентации
Устройства этажные EKF 01.2024 (PDF, 4.1 МБ)
3Д - модели
3D - модель (STEP, 1.4 МБ)
Чертежи
Чертеж DWG (DWG, 108.8 КБ)
