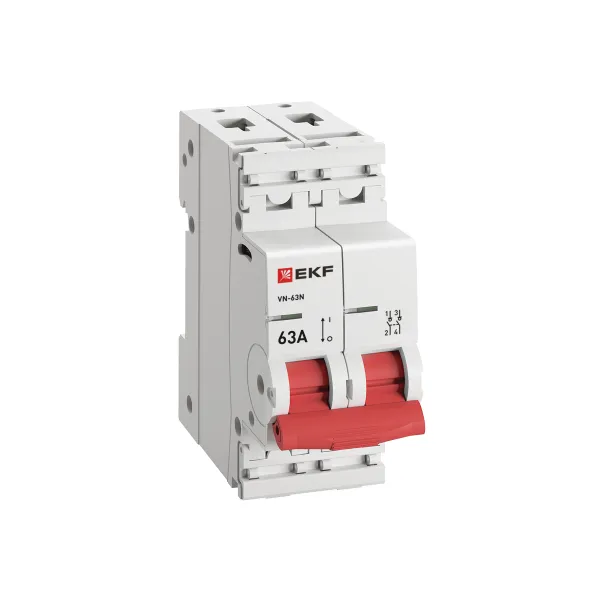

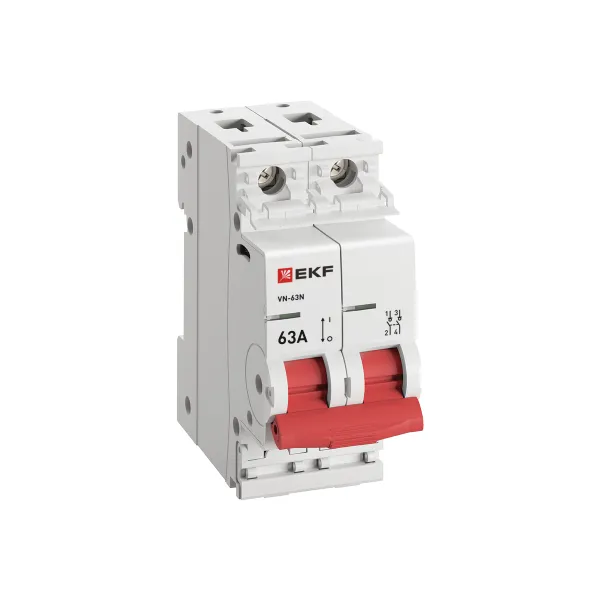

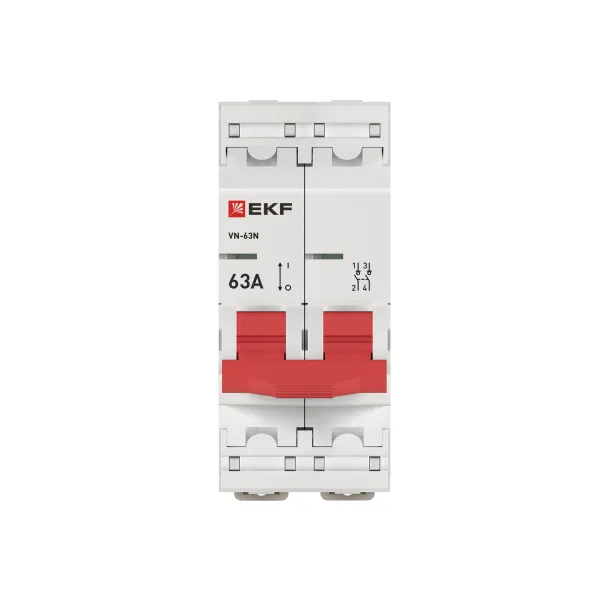

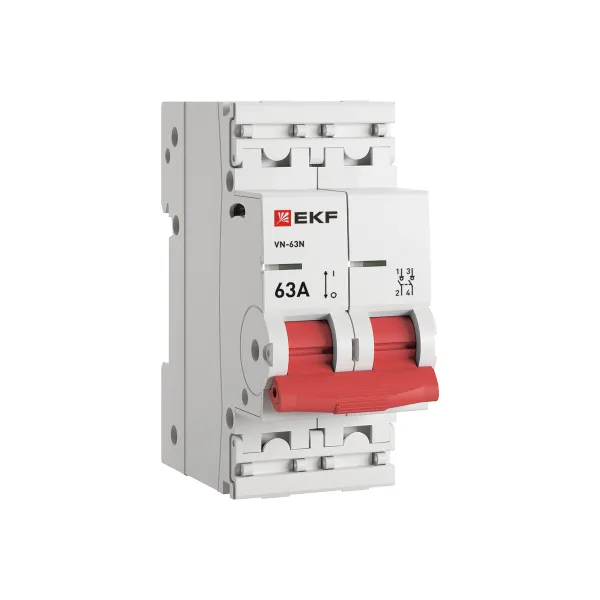

Выключатель нагрузки 2P 63А ВН-63N EKF PROxima
/products/E920F540105AC57F1CFF1A2F01393845.jpg)
/products/927B93E8E40BCAE80F32B3452E86592E.jpg)
/products/F87FB29662383627FEAABCCC238FAA40.jpg)
/products/99879AD6E5DC6038AF0A98CCB9484800.jpg)
/products/E920F540105AC57F1CFF1A2F01393845.jpg)
/products/927B93E8E40BCAE80F32B3452E86592E.jpg)
/products/F87FB29662383627FEAABCCC238FAA40.jpg)
/products/99879AD6E5DC6038AF0A98CCB9484800.jpg)
Рекомендованная розничная цена 608 ₽ за шт
Базовая цена 811 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Количество нормально разомкнутых (НО) контактов | 2 |
| Степень защиты (IP) | IP20 |
| Номин. ток, А | 63 |
| Тип включения/отключения | Выключатель-разъединитель нагрузки |
| Глубина установочная (встраив.), мм | 75 |
| Номин. напряжение, В | 230 |
| Модульная ширина (общ. кол-во модульных расстояний) | 2 |
| Количество позиций переключения | 2 |
| С нейтральным 0-положением (ОТКЛ) | Нет |
| Тип напряжения | AC (перемен.) |
| Серия | PROxima |
| Есть штрихкод на каждой штуке товара | Да |
| Коммутационная износостойкость, кол-во циклов | 10000 |
| Вариант монтажа | На DIN-рейку |
| Механическая износостойкость, кол-во циклов | 20000 |
| Поперечное сечение подключ. многопроволочного (гибкого) провода | 1...16 |
| Номинальная наибольшая включающая способность (на к.з.), Icm, кА | 6 |
| Наибольший кратковременный допустимый ток Iсw, кА | 1 |
| Возможна дополнительная комплектация | Да |
| Гарантийный срок хранения | 7 лет |
| Гарантийный срок эксплуатации | 7 лет |
| Срок службы, лет | 20 |
| Серия продукции | ВН-63N |
| Количество полюсов | 2 |
| Отключающая способность при коротком замыкании (Icw), кА | 1 |
| Поперечное сечение подключ. однопроволочного (жесткого) провода | 1…25 |
| Мин. уровень напряжения, В | 230 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 6 | 60 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216442082 | 4690216442099 | 14690216442096 |
| Вес брутто, кг | 0.1420 | 0.9210 | 9.6270 |
| Объем, м³ | 0.00023500 | 0.00158700 | 0.01970900 |
| Длина, м | 0.0860 | 0.2250 | 0.4550 |
| Ширина, м | 0.0760 | 0.0860 | 0.2380 |
| Высота, м | 0.0360 | 0.0820 | 0.1820 |
Описание
Описание
Выключатели нагрузки ВН-63N EKF PROxima являются обновлённой платформой успешно зарекомендовавших себя на рынке линейки выключателей нагрузки ВН-63 EKF PROxima. Выключатели нагрузки являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических цепях переменного тока. Выключатели предназначены для коммутации активных и индуктивных нагрузок, включая двигатели, уже защищенные другими коммутационными аппаратами. Особенностью данной серии является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для обеспечения его максимальной жесткости. Выключатели оборудованы удобной рукояткой управления, обеспечивающей надежное оперирование аппаратами. На лицевой панели выключателей нагрузки имеется цветовой индикатор реального состояния контактов. Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.
Документация
Документация
Сертификаты
Сертификат соответствия ТР/ТС 004/2011 ЕАЭС RU C-CN.АБ53.B.05496/22 (PDF, 589.8 КБ)
Паспорта
Паспорт «Выключатель нагрузки ВН-63N PROXIMA EKF» (PDF, 324.3 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатель нагрузки ВН-63N PROXIMA EKF» (PDF, 473.0 КБ)
3D-модели
3D-модель «Выключатель нагрузки ВН-63N 2P PROXIMA EKF» (STEP, 23.9 МБ)
