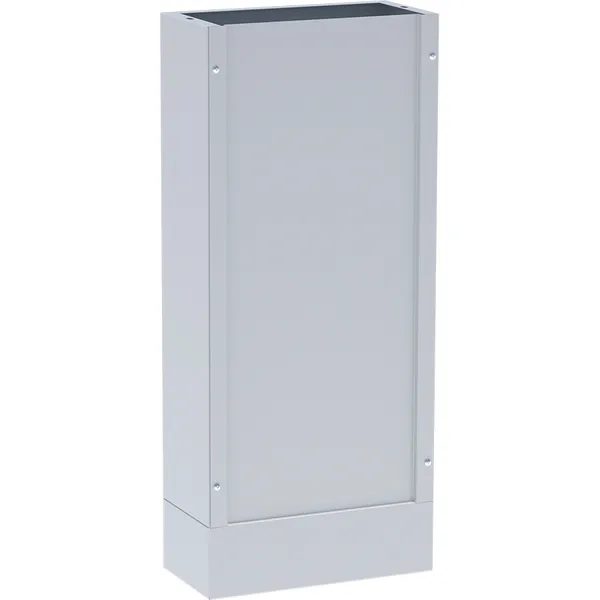

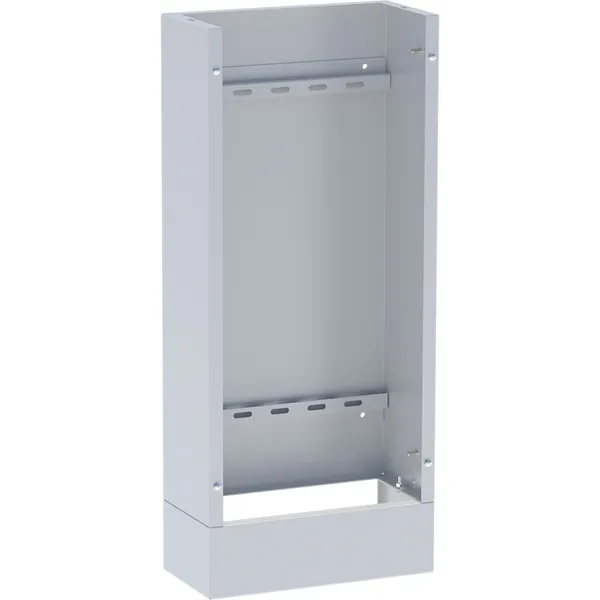

Короб нижний с цоколем (690х300х150) EKF
Рекомендованная розничная цена 3 429 ₽ за шт
Базовая цена 4 573 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Заказная |
Составной элемент УЭРМ | Короб нижний для закрытия ниш |
Высота, мм | 690 |
Ширина, мм | 300 |
Глубина, мм | 10 |
Срок службы, лет | 25 |
Гарантийный срок хранения | 3 года |
Гарантийный срок эксплуатации | 3 года |
Есть штрихкод на каждой штуке товара | Да |
Цвет | Светло-серый |
Номер цвета RAL | 7 035 |
Материал | Сталь |
Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216498249 | 4690216498249 | 4690216498249 |
Вес брутто, кг | 4.8560 | 4.8560 | 4.8560 |
Объем, м³ | 0.03603200 | 0.03603200 | 0.03603200 |
Длина, м | 0.7060 | 0.7060 | 0.7060 |
Ширина, м | 0.1610 | 0.1610 | 0.1610 |
Высота, м | 0.3170 | 0.3170 | 0.3170 |
Описание
Описание
Короб нижний с цоколем является составным элементом устройства этажного распределительного модульного УЭРМ EKF и предназначен для полного закрытия стены, на которую крепится УЭРМ, не оставляя свободных ниш. Соответствует ТУ3434-002-52681400-2019.
Применение
- Применяются в сферах гражданского строительства, а именно в многоквартирных жилых домах.
- Предназначены для:
- • приема электроэнергии;
- • поквартирного распределения электроэнергии;
- • учета электроэнергии;
- • защиты групповых линий при перегрузках и коротких замыканиях;
- • размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем.
Комплектация
- ЯУР 600мм: 1. Монтажная панель + DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). ЯУР 400мм: 1. DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). Короб КЭТ силовой: 1. Z-образный профиль – 3шт. 2. Шина для N проводников (на изоляторах) – 1шт. 3. Шина для PE проводников – 1шт. 4. Шпильки заземления – 7шт. 5. Пластиковые заглушки кабельных выводов – 12 шт. 6. Винты для соединения с верхним коробом. 7. Монтажный набор (дюбель-гвозди). Короб КЭТ транзитный*: 1. Z-образный профиль – 3шт. 2. Монтажный набор (дюбель-гвозди). 3. Винты для соединения с верхним коробом.* КЭТ транзитный шинами и отверстиями под кабельные выводы не комплектуется. Короб КСС: 1. DIN-рейки – 4шт. 2. Г-образный перфорированный уголок – 6шт. 3. Шпильки заземления – 2шт. 4. Винты для соединения с верхним коробом. 5. Монтажный набор (дюбель-гвозди). Короб верхний: 1. Z-образный профиль – 2шт. 2. Шпильки заземления – 2 шт. 3. Винты для соединения с верхним цоколем. 4. Монтажный набор (дюбель-гвозди). Цоколь верхний с компенсатором: 1. П–образный короб с выдвижным компенсатором высоты.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт "Короб нижний с цоколем 690 v1.3" (PDF, 71.9 КБ)
Мастер-каталоги
Короб КЭТ транзитный (1200х300х150) EKF Basic (PDF, 551.2 КБ)
Прочее
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Инструкция по монтажу УЭРМ EKF (PDF, 775.7 КБ)
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Презентации
Устройства этажные EKF 01.2024 (PDF, 4.1 МБ)
3D - модели
3Д - модель (STEP, 1.9 МБ)
Чертежи
Чертеж PDF (PDF, 35.2 КБ)
