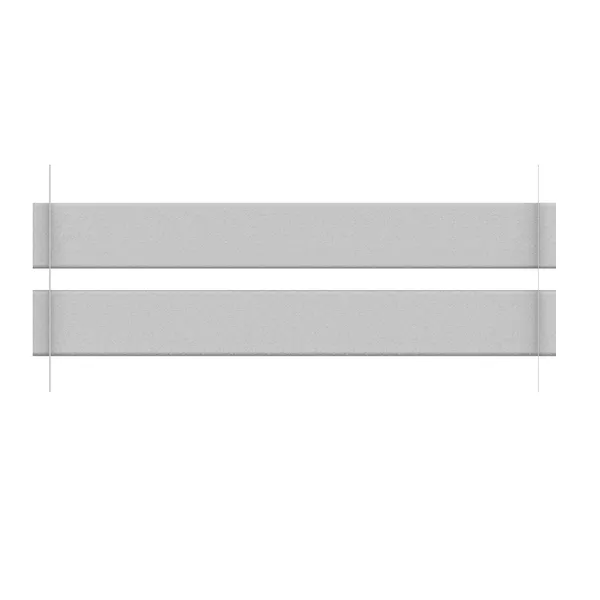

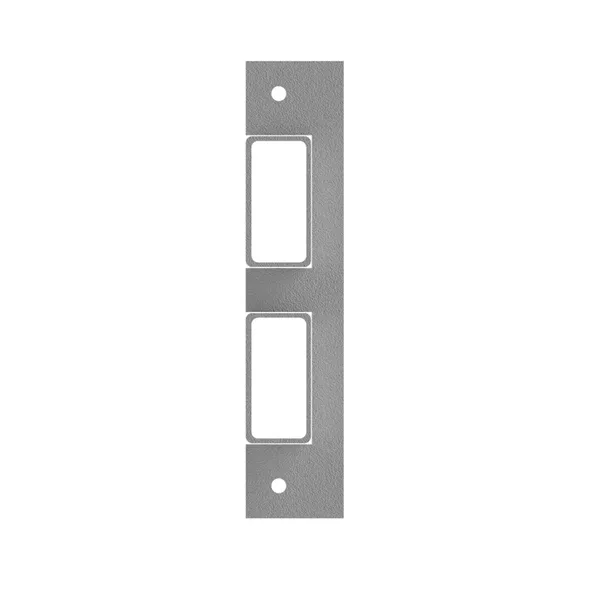

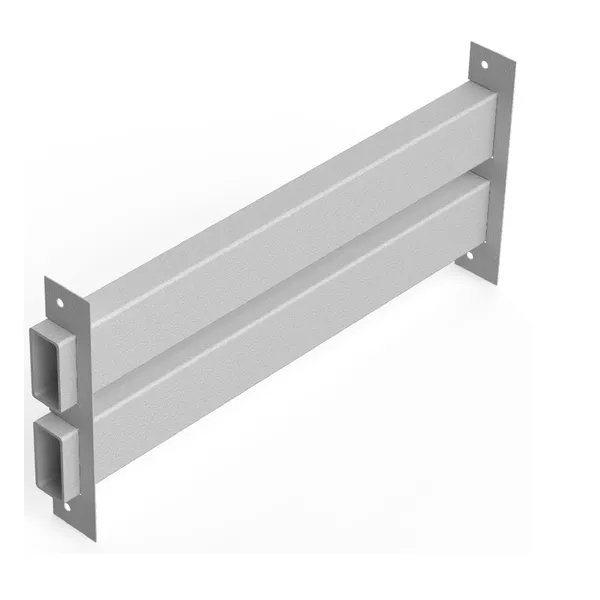

Кабель канал 300 (140x320x30) EKF
/products/31AE48575096769DCAAB304E6DA47EEA.png)
/products/30C1EEF8EBD7C671892AC9FF3C4CDDFC.png)
/products/E6B9094C7D978E25C726D490AA349BED.png)
/products/8F8BC08643A7FFB2A18AC2212DB0F62C.png)
/products/31AE48575096769DCAAB304E6DA47EEA.png)
/products/30C1EEF8EBD7C671892AC9FF3C4CDDFC.png)
/products/E6B9094C7D978E25C726D490AA349BED.png)
/products/8F8BC08643A7FFB2A18AC2212DB0F62C.png)
Рекомендованная розничная цена 2 117 ₽ за шт
Базовая цена 2 822 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
- Статус
- Заказная
- Составной элемент УЭРМ
- Кабель-канал
- Высота
- 140 мм
- Ширина
- 320 мм
- Глубина
- 30 мм
- Цвет
- Серый
- Модель/исполнение
- Прочее
Описание

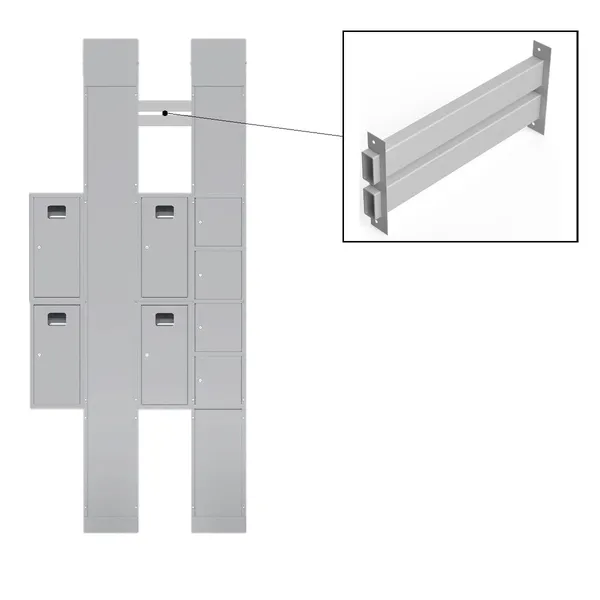

Устройство этажное распределительное модульное УЭРМ EKF предназначено для приема, распределения и учета электроэнергии, размещения устройств телефонной, радиотрансляционной и телевизионной сетей и оборудования АСКУЭ (автоматизированной системы контроля и учета электроэнергии). Состоит из отдельных электротехнических металлических корпусов различного назначения, собираемых в одно целое. Конструктивно универсален. С помощью отдельных элементов возможно решить любые задачи по распределению силовых и слаботочных систем.
Характеристики
Техническая спецификация
| Статус | Заказная |
| Составной элемент УЭРМ | Кабель-канал |
| Высота, мм | 140 |
| Ширина, мм | 320 |
| Глубина, мм | 30 |
| Цвет | Серый |
| Модель/исполнение | Прочее |
| Номер цвета RAL | 7 035 |
| Материал | Сталь |
| Срок службы, лет | 25 |
| Гарантийный срок эксплуатации | 3 года |
| Гарантийный срок хранения | 3 года |
| Серия | EKF |
| Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216512884 | 4690216512884 | 4690216512884 |
| Вес брутто, кг | 4.0000 | 4.0000 | 4.0000 |
| Объем, м³ | 0.00134400 | 0.00134400 | 0.00134400 |
| Длина, м | 0.0300 | 0.0300 | 0.0300 |
| Ширина, м | 0.3200 | 0.3200 | 0.3200 |
| Высота, м | 0.1400 | 0.1400 | 0.1400 |
Описание
Описание
Устройство этажное распределительное модульное УЭРМ EKF предназначено для приема, распределения и учета электроэнергии, размещения устройств телефонной, радиотрансляционной и телевизионной сетей и оборудования АСКУЭ (автоматизированной системы контроля и учета электроэнергии). Состоит из отдельных электротехнических металлических корпусов различного назначения, собираемых в одно целое. Конструктивно универсален. С помощью отдельных элементов возможно решить любые задачи по распределению силовых и слаботочных систем.
Применение
- Применяются в сферах гражданского строительства, а именно в многоквартирных жилых домах.
- Предназначены для:
- • приема электроэнергии;
- • поквартирного распределения электроэнергии;
- • учета электроэнергии;
- • защиты групповых линий при перегрузках и коротких замыканиях;
- • размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем.
Комплектация
- ЯУР 600мм: 1. Монтажная панель + DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). ЯУР 400мм: 1. DIN-рейка для установки счетчика. 2. DIN-рейка на 12 автоматов. 3. Фальш-панель. 4. Монтажный набор (дюбель-гвозди). Короб КЭТ силовой: 1. Z-образный профиль – 3шт. 2. Шина для N проводников (на изоляторах) – 1шт. 3. Шина для PE проводников – 1шт. 4. Шпильки заземления – 7шт. 5. Пластиковые заглушки кабельных выводов – 12 шт. 6. Винты для соединения с верхним коробом. 7. Монтажный набор (дюбель-гвозди). Короб КЭТ транзитный*: 1. Z-образный профиль – 3шт. 2. Монтажный набор (дюбель-гвозди). 3. Винты для соединения с верхним коробом.* КЭТ транзитный шинами и отверстиями под кабельные выводы не комплектуется. Короб КСС: 1. DIN-рейки – 4шт. 2. Г-образный перфорированный уголок – 6шт. 3. Шпильки заземления – 2шт. 4. Винты для соединения с верхним коробом. 5. Монтажный набор (дюбель-гвозди). Короб верхний: 1. Z-образный профиль – 2шт. 2. Шпильки заземления – 2 шт. 3. Винты для соединения с верхним цоколем. 4. Монтажный набор (дюбель-гвозди). Цоколь верхний с компенсатором: 1. П–образный короб с выдвижным компенсатором высоты.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «УЭРМ» (PDF, 47.4 КБ)
Мастер-каталоги
Мастер-каталог (PDF, 400.5 КБ)
Прочее
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Инструкции
Инструкция по монтажу УЭРМ (PDF, 775.7 КБ)
3D-модели
3D-модель «Кабель канал 300 (140x320x30) EKF» (STEP, 92.3 КБ)
Чертежи
Чертеж PDF (PDF, 317.1 КБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
