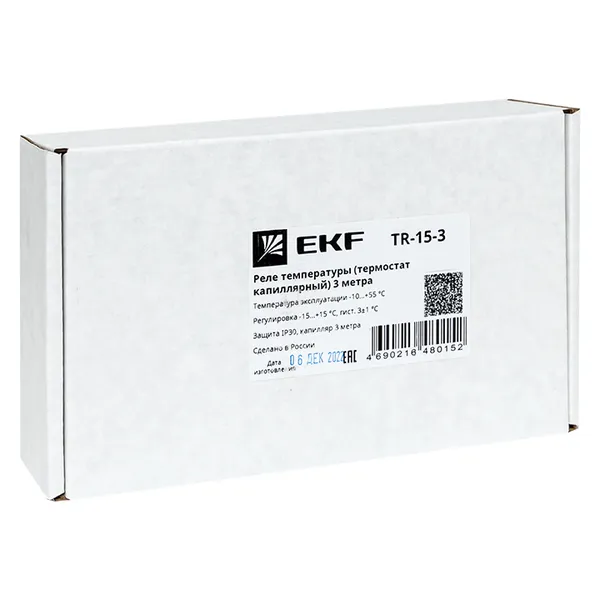

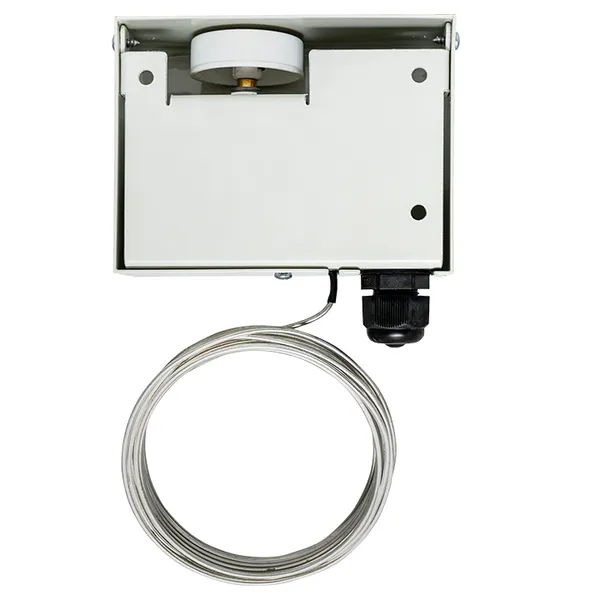

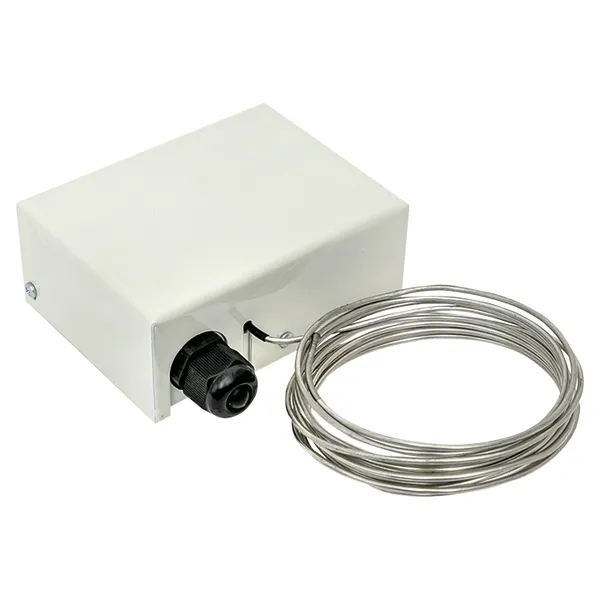

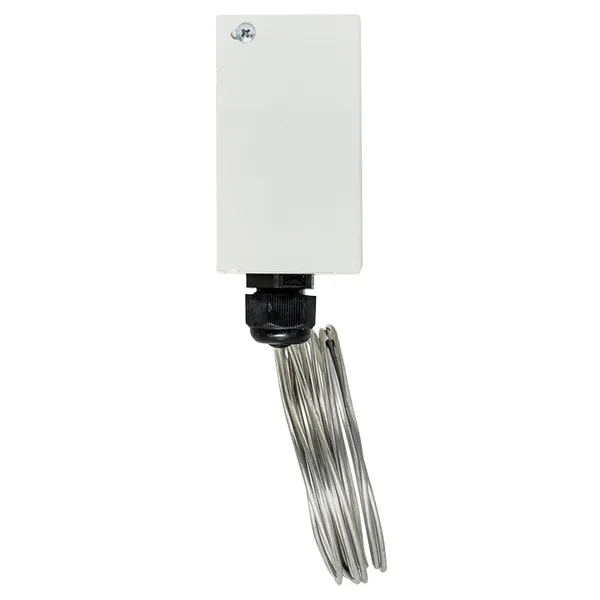

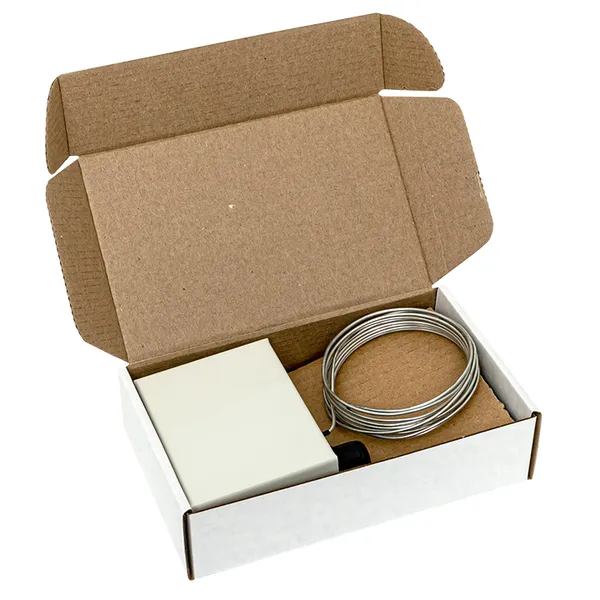

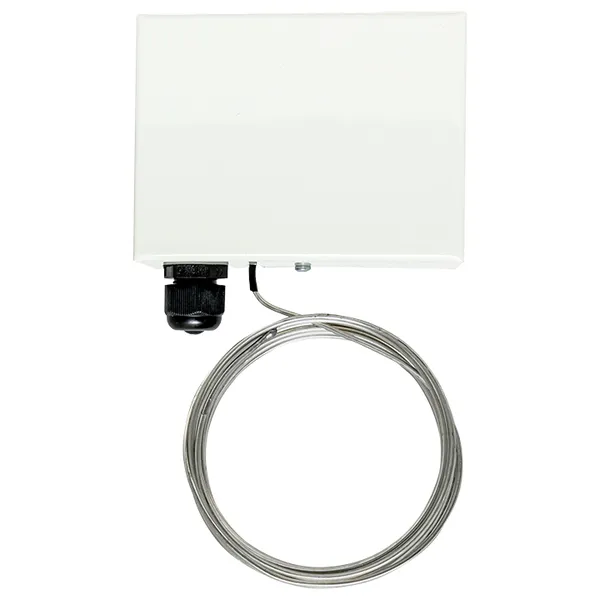

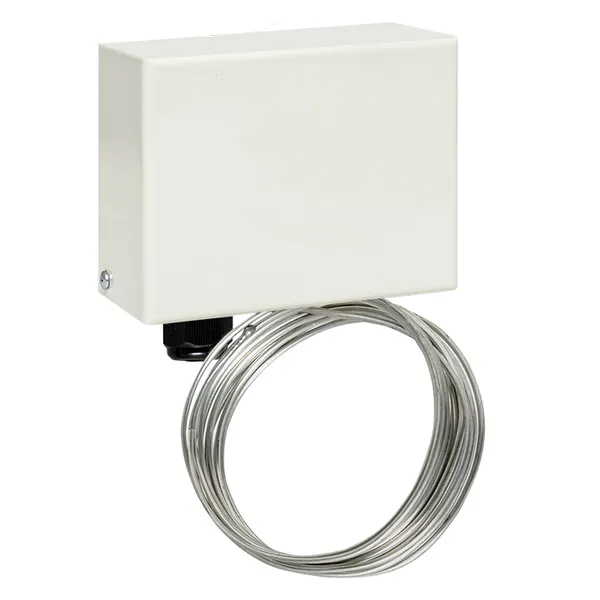

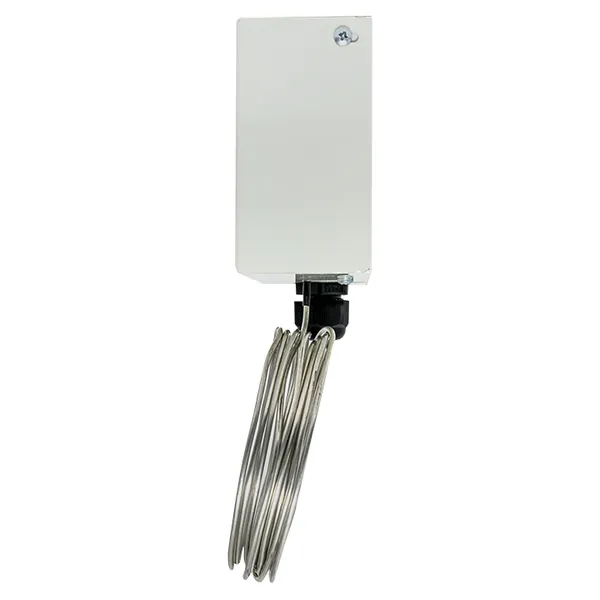

Реле температуры (термостат капиллярный) 3 метра TR-15-3
/products/8C3229B19D3961D0D50538DC0E7D390D.jpg)
/products/4EC2923FD5D689D1005C09FD03AC3C3F.jpg)
/products/FFDFB80ECF0BD9276703D688C856BF5D.jpg)
/products/9FB5BE6004BE5B68058EAB8229B1BC09.jpg)
/products/B0AE22EDD0F6F87239953B8B423144D8.jpg)
/products/D61879E18A35CAF75F05CAEC3BCA6F44.jpg)
/products/BE763856E94A9843FF85E60A8658D5C9.jpg)
/products/85FE4CAAC5BE7682E14547B246BC387E.jpg)
/products/8C3229B19D3961D0D50538DC0E7D390D.jpg)
/products/4EC2923FD5D689D1005C09FD03AC3C3F.jpg)
/products/FFDFB80ECF0BD9276703D688C856BF5D.jpg)
/products/9FB5BE6004BE5B68058EAB8229B1BC09.jpg)
/products/B0AE22EDD0F6F87239953B8B423144D8.jpg)
/products/D61879E18A35CAF75F05CAEC3BCA6F44.jpg)
/products/BE763856E94A9843FF85E60A8658D5C9.jpg)
/products/85FE4CAAC5BE7682E14547B246BC387E.jpg)
Рекомендованная розничная цена 5 573 ₽ за шт
Базовая цена 7 430 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Макс. допустимая рабочая температура, °C | 15 |
| Номин. раб. ток Ie при AC-1, 400 В, А | 6 |
| Тип датчика | Капиллярная трубка |
| Тип подключения | Прочее |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 230...230 |
| Взрывозащищенный | Нет |
| Степень защиты (IP) | IP30 |
| Регулируемый переключатель включения по температуре, °C | -15...+15 |
| Электронная версия | Нет |
| Подходит для 2-ступенчатых контроллеров | Да |
| Подходит в качестве ограничителя | Да |
| Подходит в качестве предохранительного/тревожного | Да |
| Исполнение устройства | Устройство наруж. монтажа |
| Температурный гистерезис, °C | 3 |
| Количество переключающих (перекидных) контактов | 1 |
| Степень защиты (NEMA) | 1 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 3 года |
| Длина капиллярной трубки | 3 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 25 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216480152 | 4690216480152 | 14690216480159 |
| Вес брутто, кг | 0.4540 | 0.4540 | 12.0300 |
| Объем, м³ | 0.00109700 | 0.00109700 | 0.04690800 |
| Длина, м | 0.1930 | 0.1930 | 0.4790 |
| Ширина, м | 0.1160 | 0.1160 | 0.3510 |
| Высота, м | 0.0490 | 0.0490 | 0.2790 |
Описание
Описание
Реле температуры (капиллярный термостат) EKF TR-15 используется для регулирования температуры в системах ОВК, а также в системах вентиляции, где выполняет функцию защиты от замерзания калориферов. Капиллярные термостаты контролируют температуру теплообменников в системах вентиляции и кондиционирования воздуха для предотвращения разрушения последних при замерзании теплоносителя. Термостат сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией: остановка вентилятора, закрытие заслонки наружного воздуха, открытие клапана теплоносителя на 100%, запуск циркуляционного насоса теплоносителя, включение сигнала аварии.
