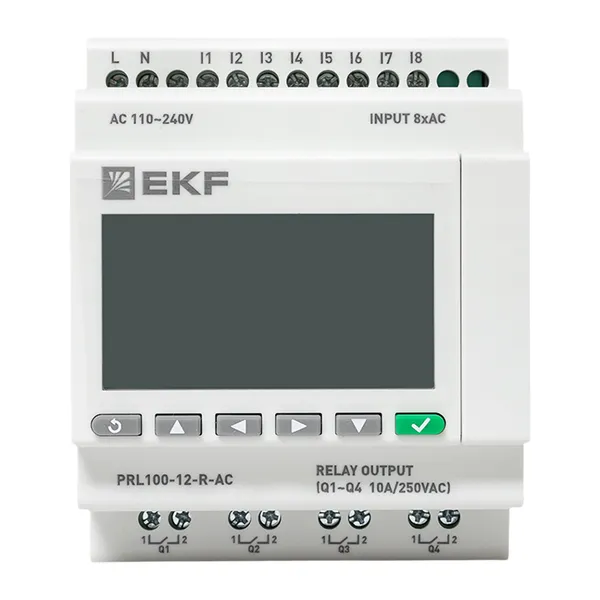

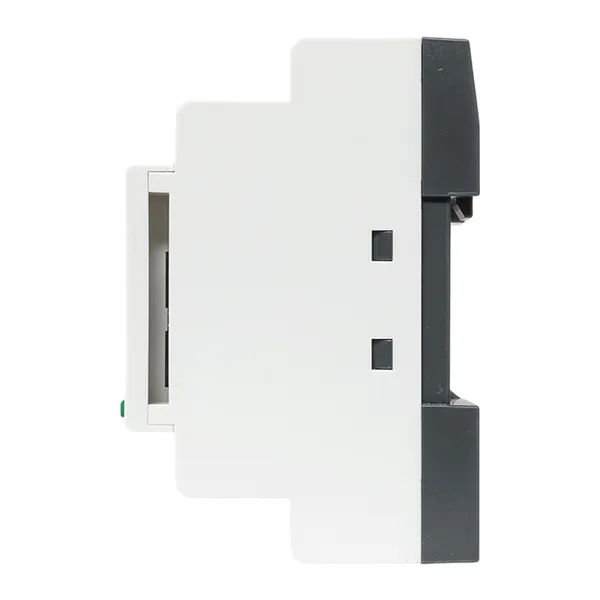

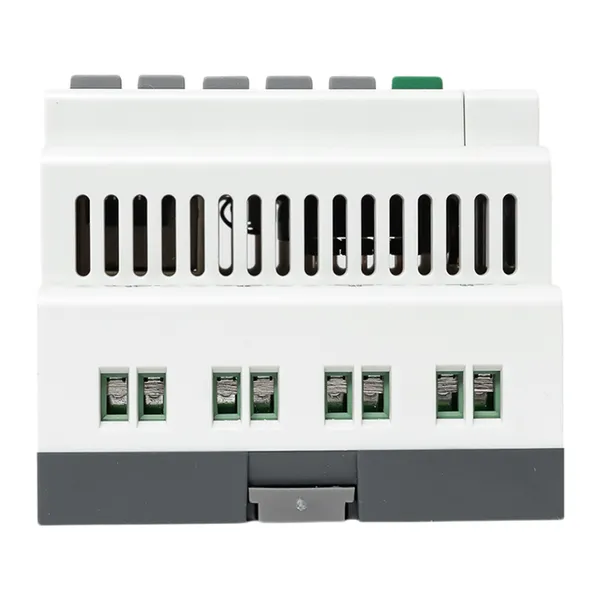

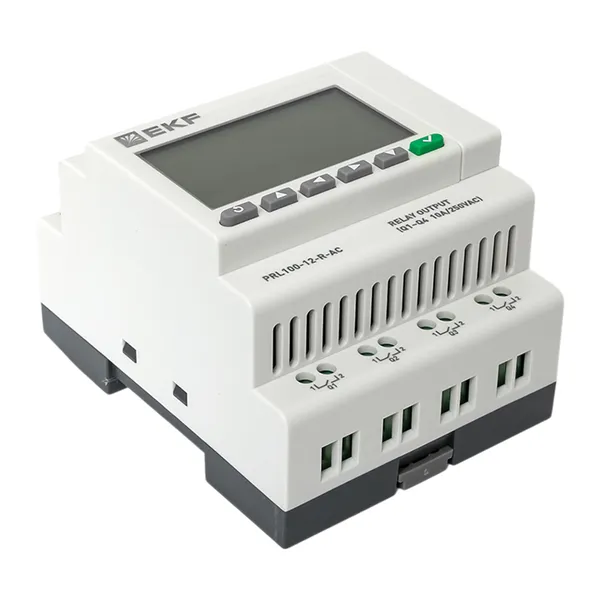

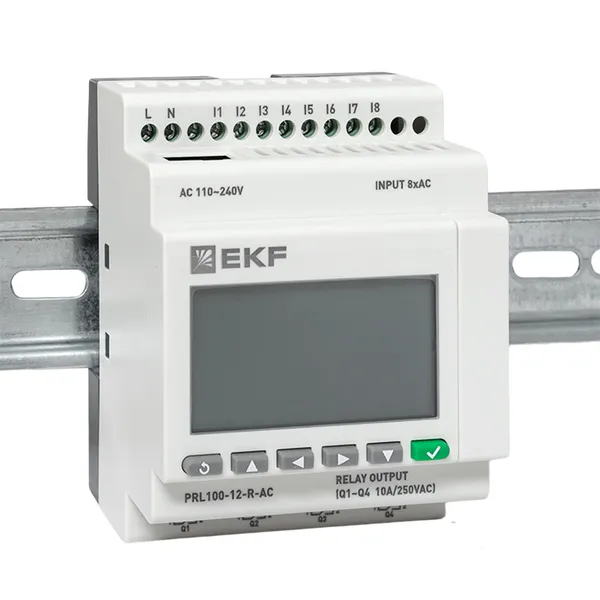

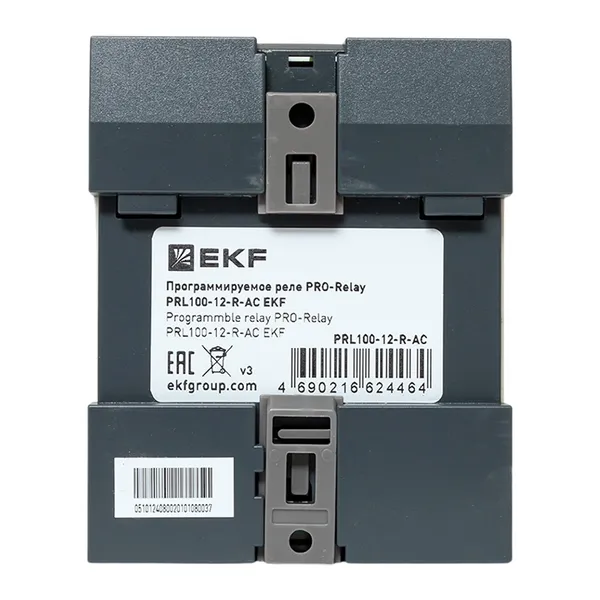

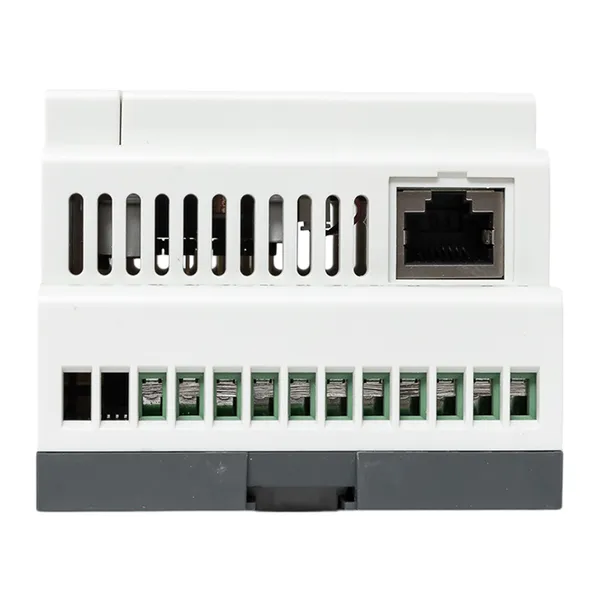

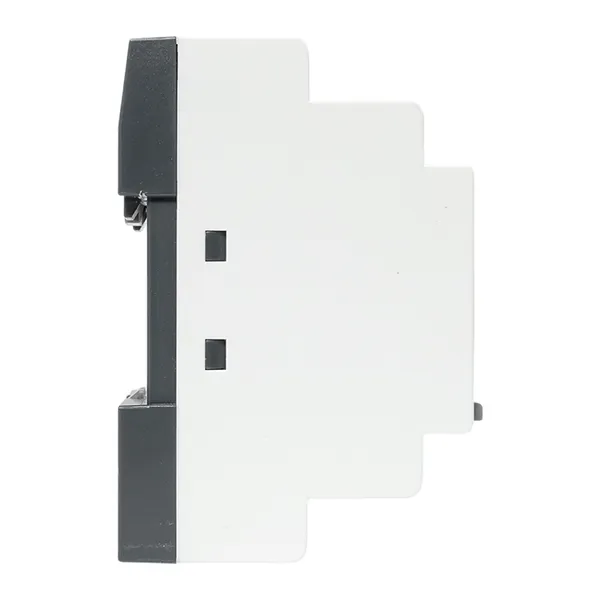

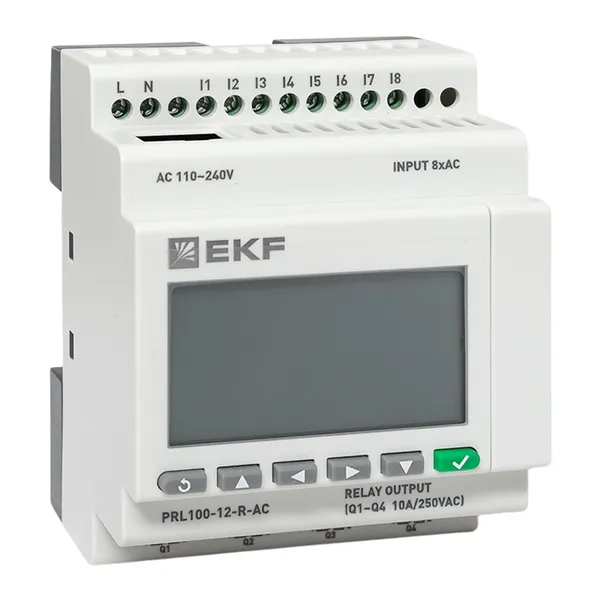

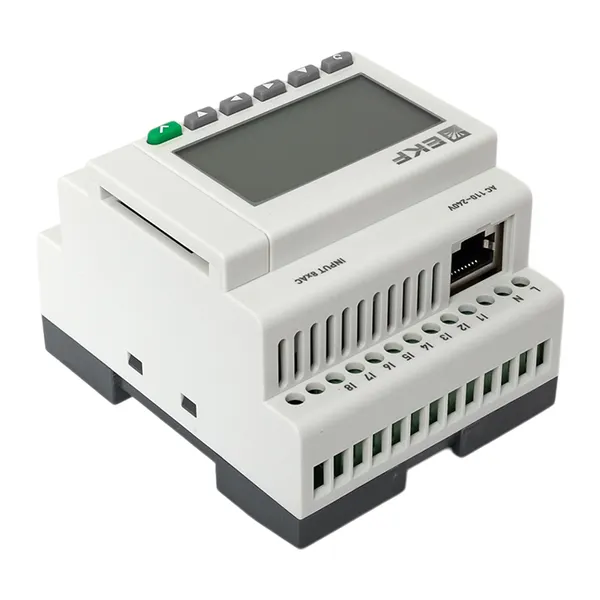

Программируемое реле PRO-Relay PRL100-12-R-AC EKF

Артикул скопирован
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF
Программируемое реле PRO-Relay PRL100-12-R-AC EKF

Рекомендованная розничная цена 12 297 ₽ за шт

16 396 ₽ Базовая цена за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
Тип питающего напряженияAC (перемен.)
Напряжение питания 50 Гц перемен. тока (AC), В110...240
Количество цифров. входов8
Количество аналог. входов0
Количество цифров. выходов4
Количество релейных выходов4
Количество аналог. выходов0
С дисплеемДа
Поддержка протокола TCP/IPДа
Количество HW-интерфейсов Industrial Ethernet1
Поддержка протокола MODBUSДа
Возможность монтажа на рейкуДа
Ширина, мм72
Высота, мм90
Глубина, мм61
Сертифицировано по IEC 61508Нет (без)
Подходит для функций безопасностиНет
Поддержка протокола LONНет
Поддержка протокола ASIНет
Поддержка протокола PROFIBUSНет
Поддержка протокола CANДа
Поддержка протокола INTERBUSНет
Поддержка протокола KNXНет
Поддержка протокола Data-HighwayНет
Поддержка протокола DeviceNetНет
Поддержка протокола SUCONETНет
Поддержка протокола других шинных системНет
Категория взрывобезопасности по газуНет (без)
Категория взрывобезопасности по пылиНет (без)
SIL согл. IEC 615082
Системное комплектующееНет
Дополнит. исполннение (EX ia)Нет
Дополнит. исполнение (EX ib)Нет
Поддержка протокола SERCOSНет
Поддержка протокола INTERBUS-SafetyНет
Категория согл. EN 954-11
Возможна установка спередиНет
Возможна установка в стойкуНет
Монтаж на стену/непосредственная установкаДа
Радиостандарт BluetoothНет
Радиостандарт WLAN 802.11Нет
Задатчик связей вводы/выводаДа
Уровень исполнения согл. EN ISO 13849-1Уровень C
Поддержка протокола AS-Interface Safety at WorkНет
Поддержка протокола DeviceNet SafetyНет
Поддержка протокола EtherNet/IPНет
Поддержка протокола Foundation FieldbusНет
Поддержка протокола PROFINET CBAНет
Поддержка протокола PROFINET IOНет
Поддержка протокола PROFIsafeНет
Поддержка протокола SafetyBUS pНет
Радиостандарт GPRSНет
Радиостандарт GSMНет
Радиостандарт UMTSНет
Вес, кг0,211
Макс. потребл. мощность, Вт13,2
Рабочая температура, °C-20...55
Тип памятиПрочее
Количество HW-интерфейсов RS-4850
Количество HW-интерфейсов USB0
Степень защиты (IP), передняя сторонаIP20
ДублированиеНет
Часы реального времени (RTC)Да
AC напряжение на цифровом входе, В110...240
Цифровой вход "СК"Нет
Цифровой вход "NPN"Нет
Цифровой вход "PNP"Нет
Цифровой вход "24В"Нет
Цифровой вход "220В"Да
Цифровой вход кондуктометрическийНет
AC напряжение на цифровом выходе "Реле", В0...250
DC напряжение на цифровом выходе "Реле", В0...30
Ток на цифровом выходе "Реле", А0...10
Количество цифровых выходов "Реле"4
Количество цифровых выходов "Транзистор"0
Количество цифровых выходов "Симистор"0
Количество цифровых выходов "Управление внешним твердотельным реле"0
Цифровой выход "Реле"Да
Цифровой выход "Транзистор"Нет
Цифровой выход "Симистор"Нет
Цифровой выход "Управление внешним твердотельным реле"Нет
Количество "быстрых" цифровых входов (из общего количества)0
Количество "быстрых" цифровых выходов (из общего количества)0
Количество аналоговых выходов 0-10 В0
Количество аналоговых выходов 0(4)-20 мА0
Аналоговый выход 0-10 ВНет
Аналоговый выход 0(4)-20 мАНет
Термопара типа ВНет
Термопара типа JНет
Термопара типа KНет
Термопара типа LНет
Термопара типа NНет
Термопара типа RНет
Термопара типа SНет
Термопара типа TНет
Термометр сопротивления Cu50Нет
Термометр сопротивления 50MНет
Термометр сопротивления Pt50Нет
Термометр сопротивления 50ПНет
Термометр сопротивления Cu100Нет
Термометр сопротивления 100МНет
Термометр сопротивления Pt100Нет
Термометр сопротивления 100ПНет
Термометр сопротивления Ni100Нет
Термометр сопротивления 100HНет
Термометр сопротивления Cu500Нет
Термометр сопротивления 500МНет
Термометр сопротивления Pt500Нет
Термометр сопротивления 500ПНет
Термометр сопротивления Ni500Нет
Термометр сопротивления 500HНет
Термометр сопротивления Cu1000Нет
Термометр сопротивления 1000МНет
Термометр сопротивления Pt1000Нет
Термометр сопротивления 1000ПНет
Термометр сопротивления Ni1000Нет
Термометр сопротивления 1000HНет
Термометр сопротивления ТСМ гр.23Нет
Термопара типа ТВР (А-1)Нет
Термопара типа ТВР (А-2)Нет
Термопара типа ТВР (А-3)Нет
Аналоговый вход 0-5 мАНет
Аналоговый вход 0-20 мАНет
Аналоговый вход 4-20 мАНет
Аналоговый вход 0-1 ВНет
Аналоговый вход 0-10 ВНет
Аналоговый вход ±1 ВНет
Аналоговый вход ±50 мВНет
Аналоговый вход 0-2 кОмНет
Аналоговый вход 0-4 кОмНет
Аналоговый вход 0-5 кОмНет
Аналоговый вход термоэлектрический преобразователь tP.tLНет
Аналоговый вход активное сопротивление 25-900 ОмНет
Аналоговый вход активное сопротивление 25-2000 ОмНет
Аналоговый вход активное сопротивление 25-5000 ОмНет
Модель/исполнениеКомпактный
Объем памяти, кБайт27,53
Время обработки (1К, бинарная операция), мс2
Макс. количество адресных аналог. портов ввода/вывода0
Макс. количество адресных цифров. портов ввода/вывода8
Количество HW-интерфейсов RS-2320
Количество HW-интерфейсов RS-4220
Количество HW-интерфейсов TTY0
Количество параллельных HW-интерфейсов0
Количество других HW-интерфейсов0
С оптическим интерфейсомНет
Возможна дополнит. памятьНет
Количество интерфейсов PROFINET0
Количество беспроводных HW-интерфейсов0
Макс. количество реле времени256
Слот для карты памяти SDНет
Тактовая частота процессора, МГц144
Со звуковой индикациейНет

Логистические параметры

Описание

Документация и ПО

Документация и ПО

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-CN.РА06.В.71557/24 (PDF, 117.7 КБ)

Паспорта

Паспорт «Программируемые устройства PRO-Relay» (PDF, 1.5 МБ)

Мастер-каталоги

Мастер-каталог, раздел «Программируемые реле PRO-Relay EKF» (PDF, 1000.9 КБ)

Руководства

Сетевая настройка ПК для подключения к PRO-Relay или PRO-Logic по Ethernet (PDF, 195.0 КБ)

Руководство по настройке и программированию PRO-Relay (PDF, 63.1 МБ)

Презентации

Презентация «Программируемые реле PRO-Relay» (PDF, 1.9 МБ)

Программное обеспечение

Обновление внутренней прошивки PRL100 PRO-Relay (ZIP, 1.7 МБ)

PRO-Relay Master-Setup V3.5.4.6 201125 (ZIP, 35.2 МБ)

3D-модели

3D-модели «PRO-Relay» (ZIP, 16.1 МБ)

Файлы для скачивания

Примеры программ управления для PRO-Relay (ZIP, 103.1 КБ)

Промо-материалы

Брошюра «Программируемое реле PRO-Relay» (PDF, 606.9 КБ)

Видео

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Аксессуары

Модуль расширения дискретных сигналов PRO-Relay 4DI 4DO(R) AC EKF

Артикул скопирован

9 000 ₽ за шт

12 001 ₽ Базовая цена

Панель оператора EKF PRO-Screen 4E

Артикул скопирован

11 897 ₽ за шт

15 862 ₽ Базовая цена

Модуль расширения сигналов датчиков температуры PRO-Relay 2PT100 DC EKF

Артикул скопирован

10 909 ₽ за шт

14 545 ₽ Базовая цена

Кнопка BA31 с подсветкой 230В зеленая NO IP65 EKF PROxima

Артикул скопирован

1 226 ₽ за шт

1 635 ₽ Базовая цена

Нет в наличии

Кнопка BA42 с подсветкой 230В красная NC IP65 EKF PROxima

Артикул скопирован

1 226 ₽ за шт

1 635 ₽ Базовая цена

Переключатель кулачковый ПК-1-11 10А 1P "0-1" с блокировкой IP65 EKF PROxima

Артикул скопирован

1 190 ₽ за шт

1 587 ₽ Базовая цена

Кнопка AEA-22 красная NO+NC Грибок EKF PROxima

Артикул скопирован
Товар снят с производства Снят с производства

Кнопка BA51 с подсветкой 230В желтая NO IP65 EKF PROxima

Артикул скопирован

1 226 ₽ за шт

1 635 ₽ Базовая цена

Переключатель BG33 3P с замком не возвратный 2NO EKF PROxima

Артикул скопирован

541 ₽ за шт

722 ₽ Базовая цена

Реле промежуточное с розеткой в сборе РП slim 23/1 6A 230В AC

Артикул скопирован

1 210 ₽ за шт

1 613 ₽ Базовая цена

Аналоги и похожие товары

Программируемый контроллер F100 10 в/в PRO-Logic EKF

Артикул скопирован

12 515 ₽ за шт

16 687 ₽ Базовая цена

Программируемый контроллер F200 16 в/в PRO-Logic EKF

Артикул скопирован

18 133 ₽ за шт

24 177 ₽ Базовая цена

Программируемый контроллер F100 12 в/в PRO-Logic EKF (без поверки)

Артикул скопирован

19 334 ₽ за шт

25 778 ₽ Базовая цена

Программируемый контроллер F100 16 в/в PRO-Logic EKF

Артикул скопирован

13 062 ₽ за шт

17 416 ₽ Базовая цена

Программируемый контроллер F200 12 в/в PRO-Logic EKF (без поверки)

Артикул скопирован

21 841 ₽ за шт

29 121 ₽ Базовая цена
