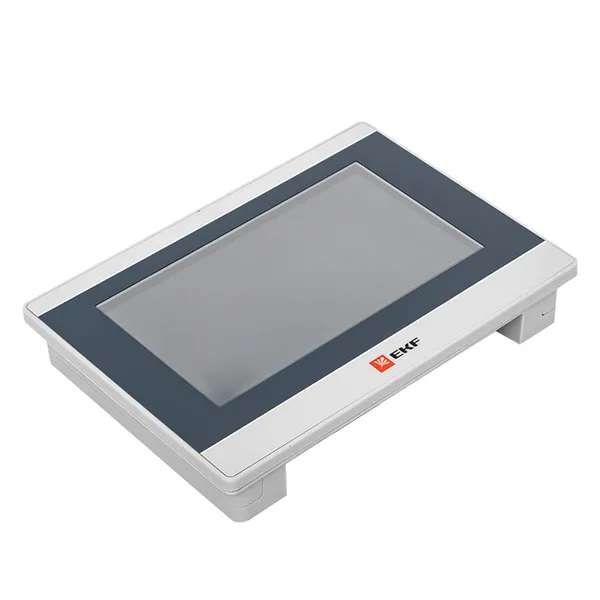

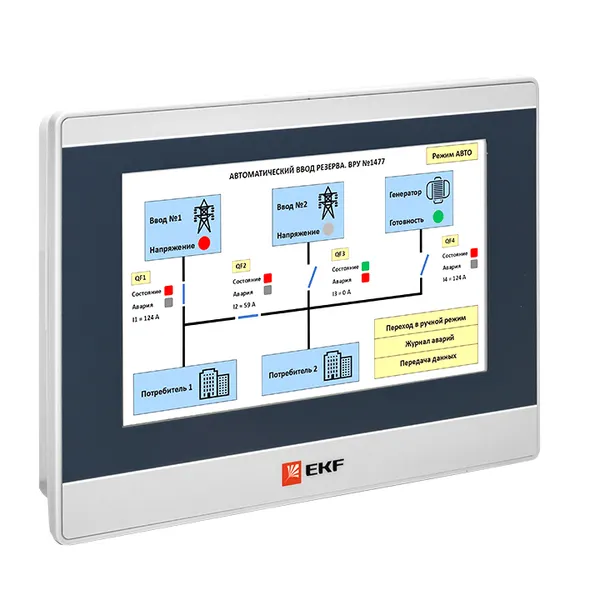

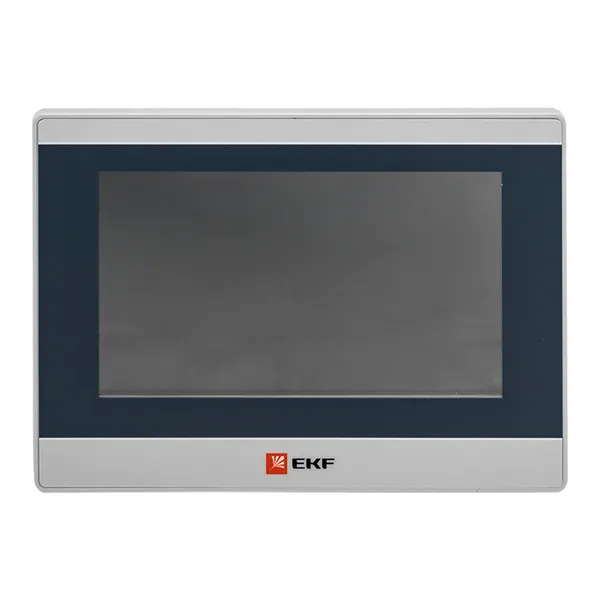

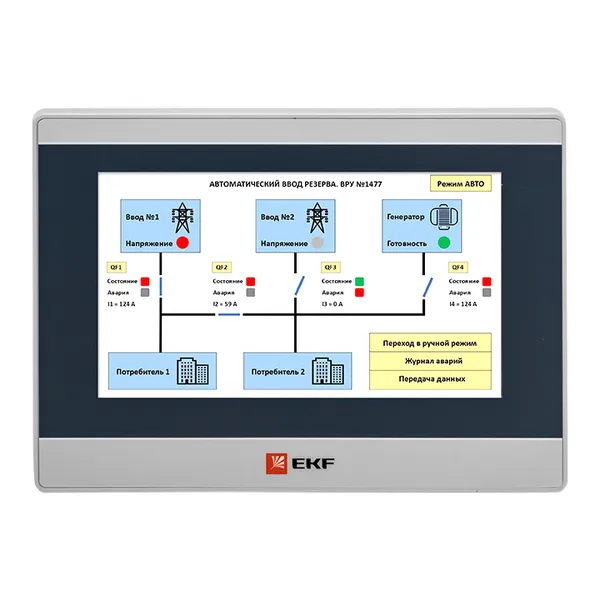

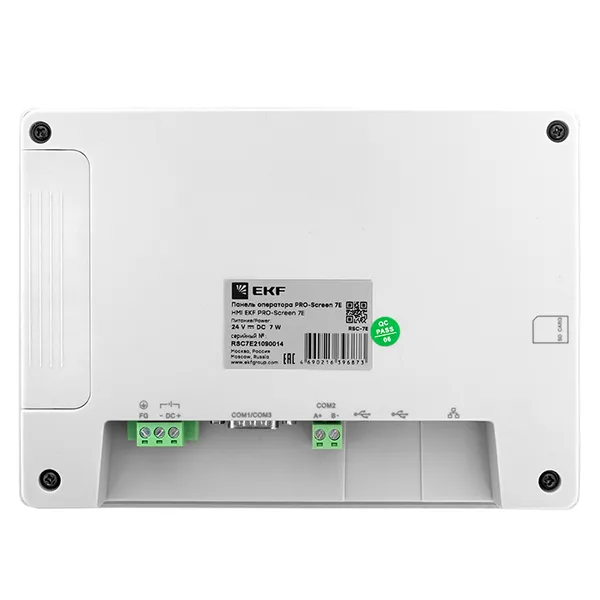

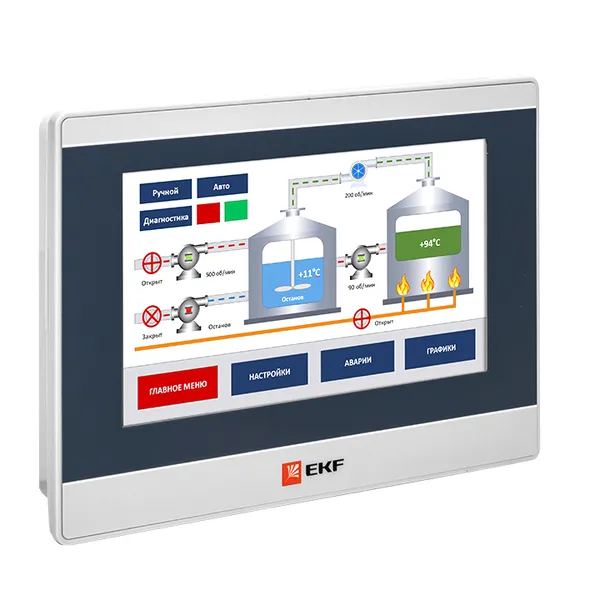

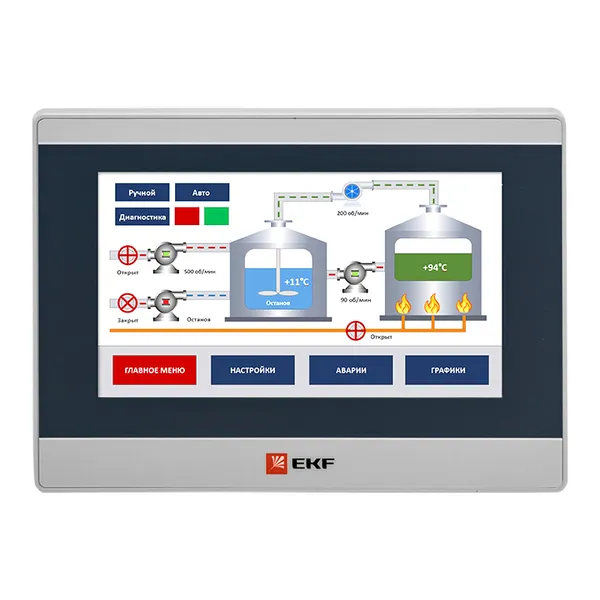

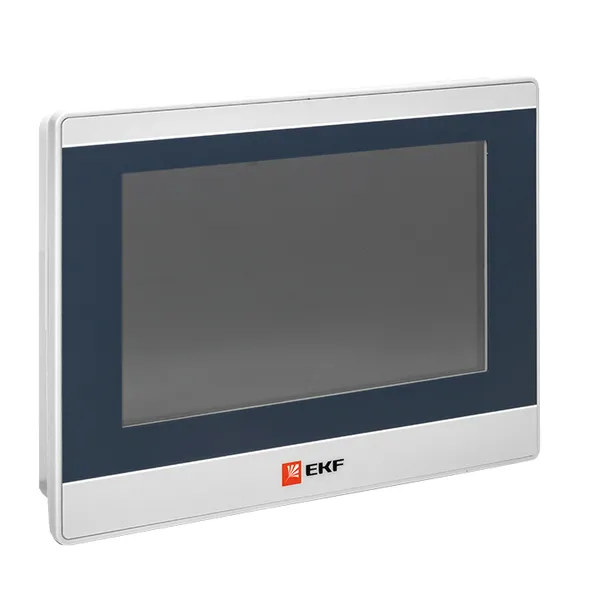

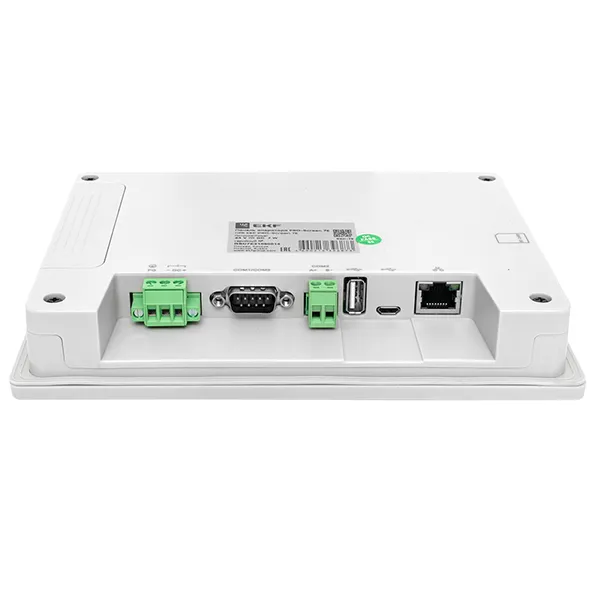

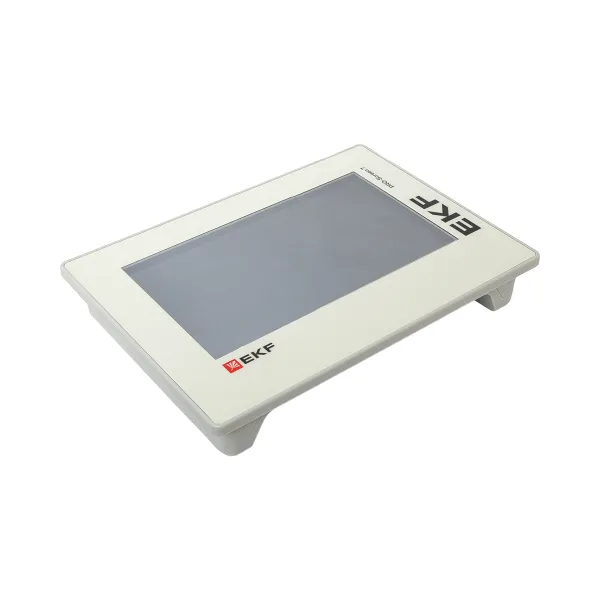

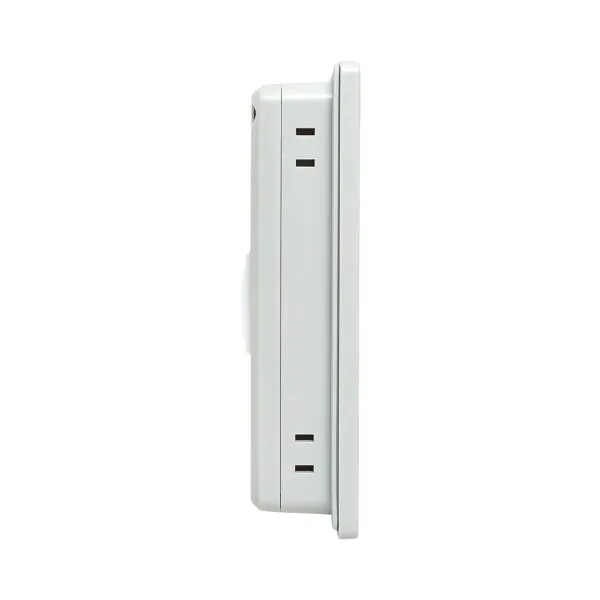

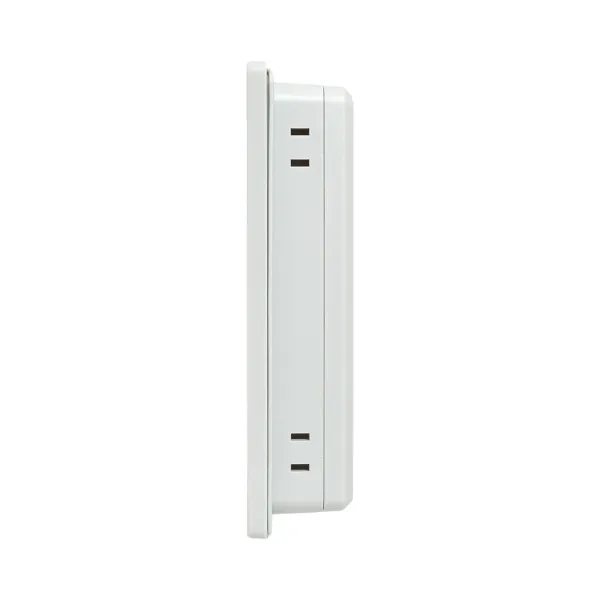

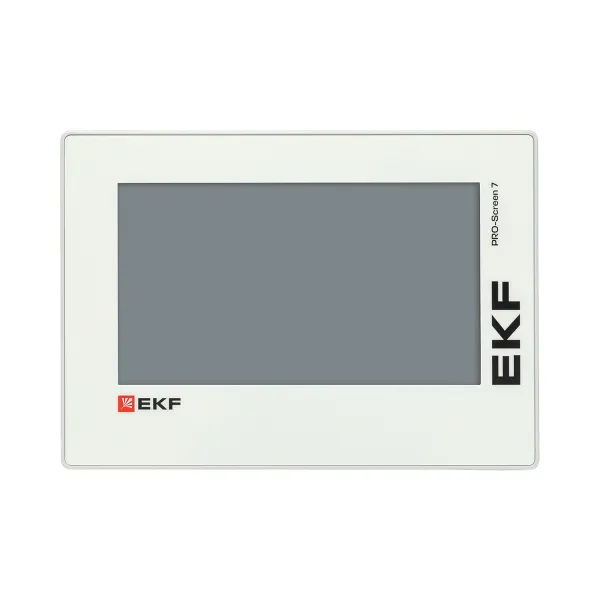

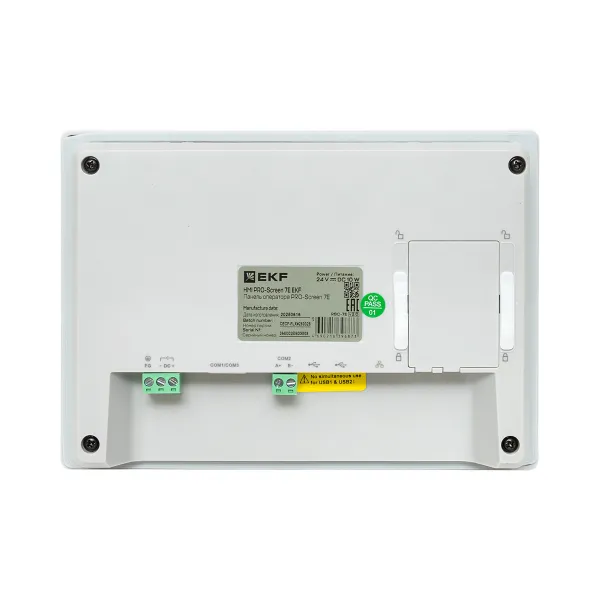

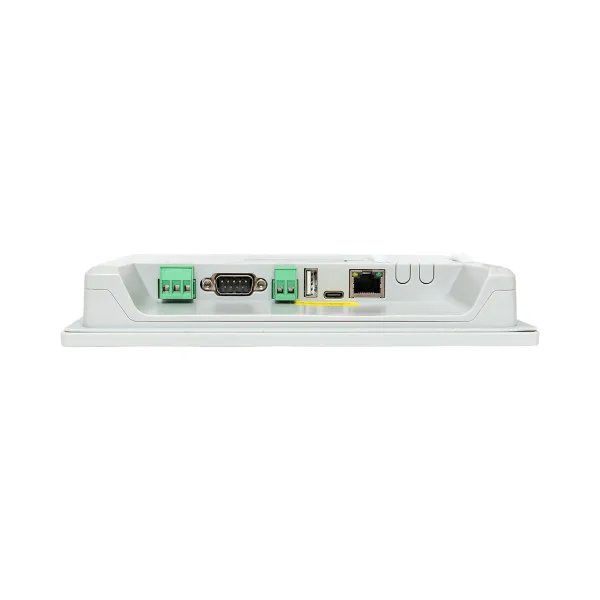

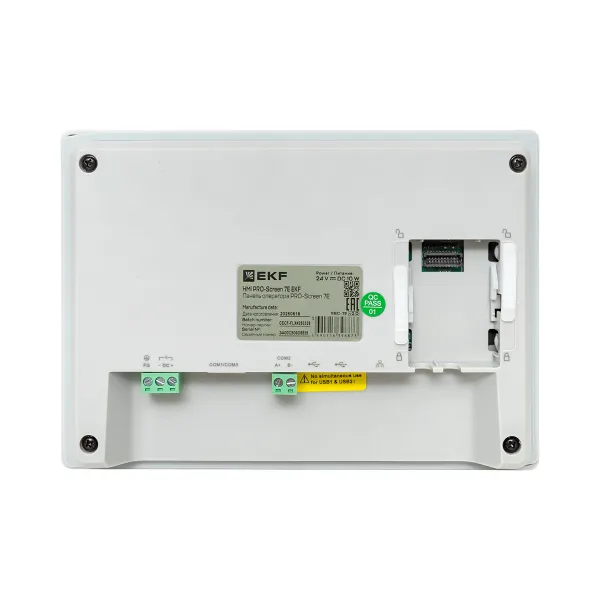

Панель оператора EKF PRO-Screen 7E

Артикул скопирован
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E
Панель оператора EKF PRO-Screen 7E

Рекомендованная розничная цена 19 718 ₽ за шт

26 291 ₽ Базовая цена за шт

Товар есть в наличии
Промо-сайт продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
Диагональ экрана, дюйм7
Количество HW-интерфейсов Industrial Ethernet1
Количество HW-интерфейсов RS-4852
Рабочая температура, °C0...50
Тип питающего напряженияDC (постоян.)
Количество HW-интерфейсов RS-2322
Количество HW-интерфейсов RS-4221
Количество HW-интерфейсов USB2
Поддержка протокола TCP/IPДа
Поддержка протокола MODBUSДа
Количество цветов дисплея16 700 000
Количество пикселей по горизонтали1 024
Количество пикселей по вертикали600
Степень защиты (IP), передняя сторонаIP65
Напряжение питания постоян. тока (DC), В9...28
Тип дисплеяСенсорный дисплей (TFT)
Гарантийный срок хранения, лет3
Глубина установочная (встраив.), мм28,8
С цветным дисплеемДа
Ширина передней части, мм204
Высота передней части, мм145
Количество функционал. кнопок, программируемых0
Поддержка протокола LONНет
Есть штрихкод на каждой штуке товараДа
Гарантийный срок эксплуатации, лет3
Сенсорная технологияРезистивный сенсор
Тактовая частота процессора, МГц1 000
Степень защиты (NEMA), лицевая сторона4
Веб браузерНет
Глубина, мм36,6
Вес, кг0,56
Высота установочная (встраив.), мм145
Макс. потребл. ток, мА420
ПрограммируемыйДа
Ширина установочная (встраив.), мм180
Макс. потребл. мощность, Вт10
Поддержка протокола ASIНет
Поддержка протокола PROFIBUSНет
Поддержка протокола CANНет
Поддержка протокола KNXНет
Поддержка протокола DeviceNetНет
Поддержка протокола других шинных системДа
Сенсорный экран (тачскрин)Да
Полезная память проекта/ пользовательская память, кБайт256 000
С индикацией сообщенияДа
С системой сообщений (включая буфер и подтверждение)Да
Возможен вывод на печатьДа
Количество языков онлайн7
Возможность загрузки дополнит. компонентов программного обеспеченияДа
Возможность монтажа на рейкуНет
Яркость, кд/м²350
Количество беспроводных HW-интерфейсов1
Монтаж на стену/непосредственная установкаНет
Подходит для установки в распределит. щитДа
Поддержка протокола EtherNet/IPНет
Предварительно установленная операционная системаОперационная система Linux
Количество серых/синих оттенков дисплея256
Часы реального времени (RTC)Да
Со звуковой индикациейДа
Слот для карты памяти SDНет
Оперативная память, ГБ0,256
Тактовая частота графического процессора, МГц1 000

Логистические параметры

Описание

Документация и ПО

Документация и ПО

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-CN.РА01.В.81819/21 (PDF, 457.8 КБ)

Паспорта

Паспорт «Панели оператора PRO-Screen» (PDF, 760.9 КБ)

Паспорт «Панели оператора PRO-Screen ver. 2.0» (PDF, 595.2 КБ)

Мастер-каталоги

Мастер-каталог, раздел «Сенсорные панели оператора PRO-Screen EKF» (PDF, 1.0 МБ)

Руководства

Руководство пользователя для панелей оператора PRO-Screen ver. 2.0 (PDF, 41.9 МБ)

Руководство настройке VNC (удаленный доступ) для панелей оператора PRO-Screen (PDF, 664.5 КБ)

Руководство пользователя для панелей оператора PRO-Screen (PDF, 8.8 МБ)

Презентации

Презентация «Сенсорные панели оператора PRO-Screen» (PDF, 1.2 МБ)

Программное обеспечение

Среда программирования PRO-Screen master (ZIP, 695.3 МБ)

3D-модели

3D-модели «PRO-Screen» (ZIP, 470.0 КБ)

Референсы

Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)

Файлы для скачивания

Примеры проектов для PRO-Screen (ZIP, 60.4 МБ)
