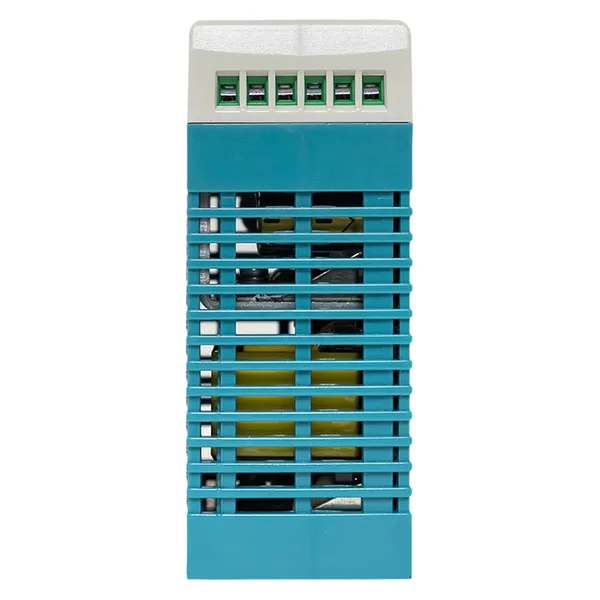

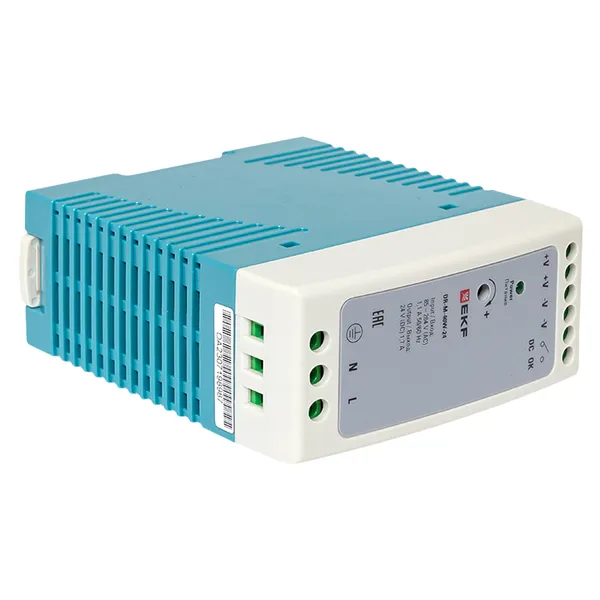

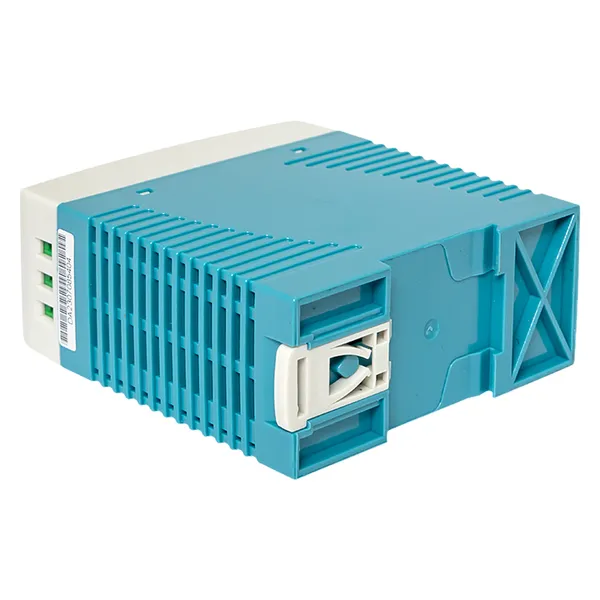

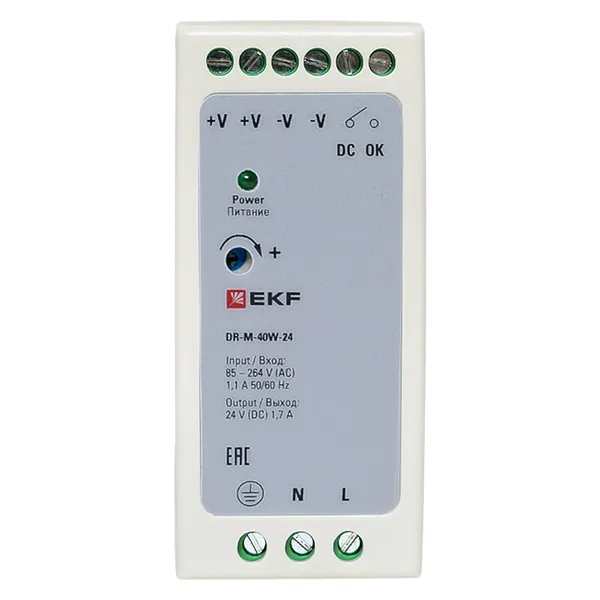

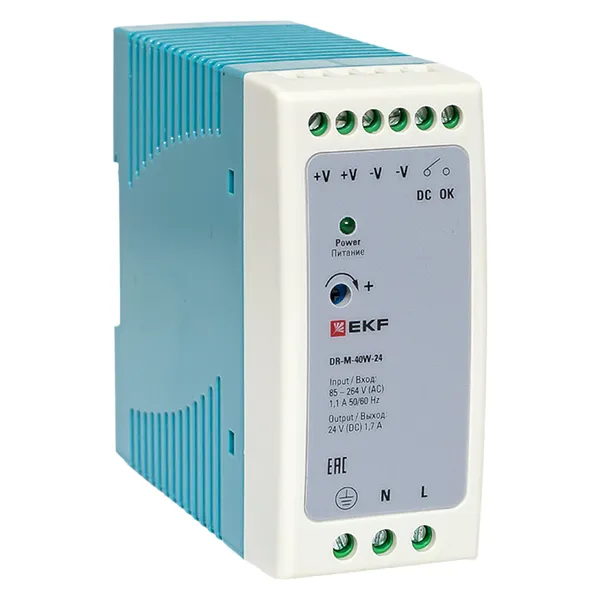

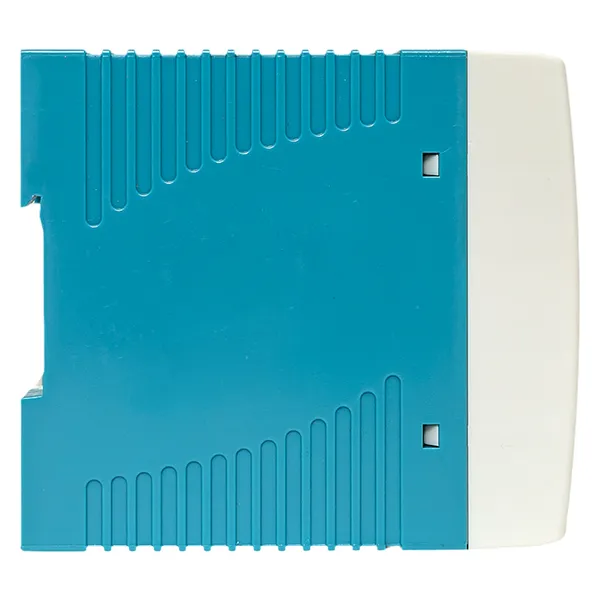

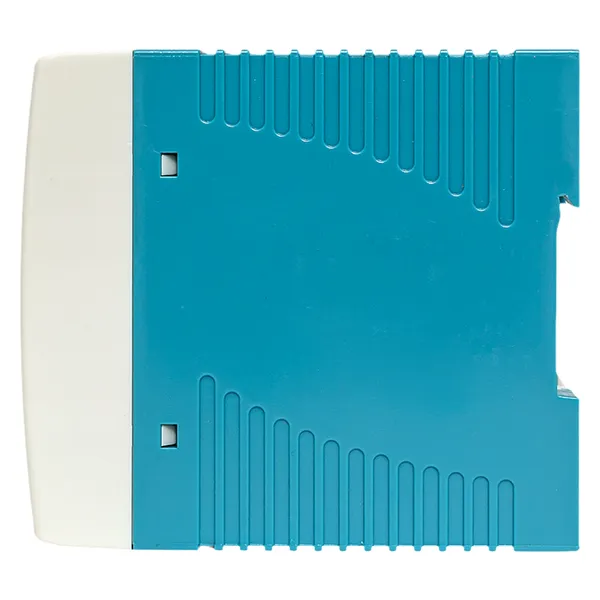

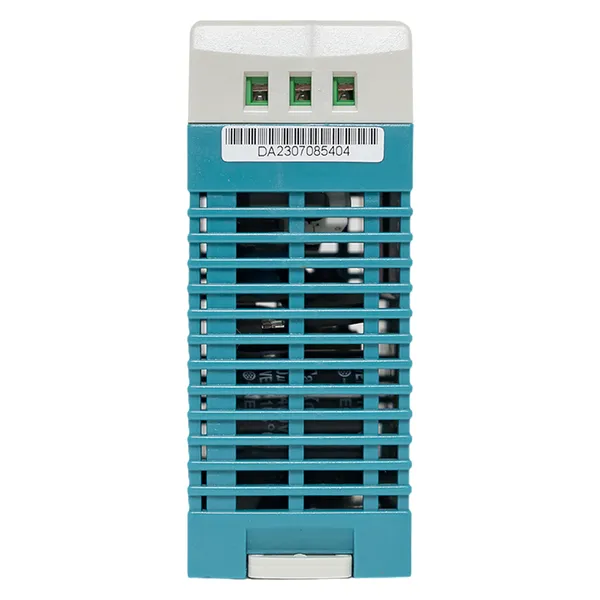

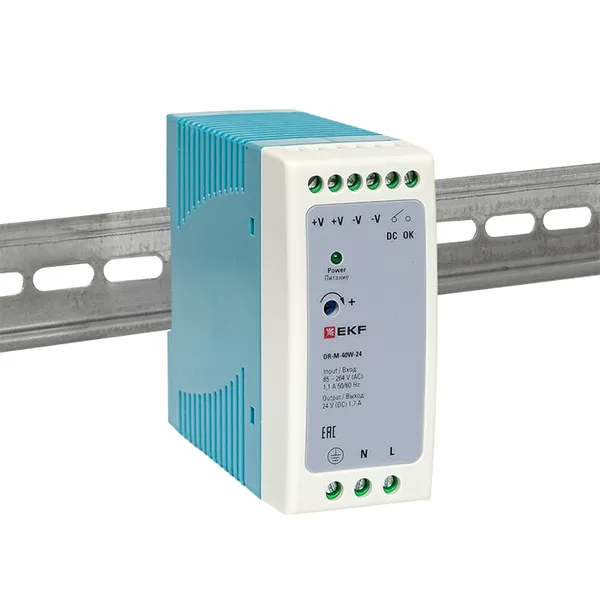

Блок питания на дин рейку 40Вт,Uвх ~ 220 В AC m, Uвых - 24 В DC постоянного тока
/products/079FD8242914E7702191DB47A8203CD5.jpg)
/products/F8873BC4BC36521DE944AEC7A3CB2635.jpg)
/products/02D9F6F2AF4319E0DA588FB8C827DAD2.jpg)
/products/FB97016CA25B93C42DD5641B22205A52.jpg)
/products/0851EA4A0C972E8C392D4AF8861ABE2A.jpg)
/products/0CAC404546CEBFFB6D5EA734F2CEEFA0.jpg)
/products/E8D0EF65D2509F8C754FA7014067E038.jpg)
/products/4A2CF51BDDE3A0E9357BD2162F16B248.jpg)
/products/CD2316908DF18A10B22FEA5DA0D9DA87.jpg)
/products/ABC4687514832D8AC03936FC301EA1F1.jpg)
/products/609C1D9E771B77DC8556E9F12BEF6AD0.jpg)
/products/079FD8242914E7702191DB47A8203CD5.jpg)
/products/F8873BC4BC36521DE944AEC7A3CB2635.jpg)
/products/02D9F6F2AF4319E0DA588FB8C827DAD2.jpg)
/products/FB97016CA25B93C42DD5641B22205A52.jpg)
/products/0851EA4A0C972E8C392D4AF8861ABE2A.jpg)
/products/0CAC404546CEBFFB6D5EA734F2CEEFA0.jpg)
/products/E8D0EF65D2509F8C754FA7014067E038.jpg)
/products/4A2CF51BDDE3A0E9357BD2162F16B248.jpg)
/products/CD2316908DF18A10B22FEA5DA0D9DA87.jpg)
/products/ABC4687514832D8AC03936FC301EA1F1.jpg)
/products/609C1D9E771B77DC8556E9F12BEF6AD0.jpg)
Рекомендованная розничная цена 3 097 ₽ за шт
Базовая цена 4 129 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Серия | EKF |
| Выход. мощность, Вт | 40 |
| 1-я ступень выход. напряжения, В | 21,6...26,4 |
| Стабилизированное выход. напряжение | Да |
| Тип питающего напряжения | AC (перемен.) |
| Степень защиты (IP) | IP20 |
| Модульное исполнение | Нет |
| Возможность монтажа на рейку | Да |
| Потребл. мощность, ВА | 46 |
| Номин. напряжение питания перемен. тока AC 50 Гц, В | 85...264 |
| Номинальное выходное напряжение 1, В | 24 |
| Номинальный выходной ток 1, А | 1,66 |
| Ширина, мм | 40 |
| Высота, мм | 90 |
| Глубина, мм | 100 |
| Высота установочная (встраив.), мм | 40 |
| Ширина установочная (встраив.), мм | 91 |
| Подходит для функций безопасности | Да |
| Тип подключения | Винтовое соединение |
| Возможность настенного монтажа | Нет |
| Стабилизированн. | Да |
| Возможна непосредственная установка | Да |
| Регулируемое вторичное напряжение | Да |
| Защита от короткого замыкания | Да |
| Макс. выход. ток 1, А | 1,67 |
| Способ монтажа | DRA (адаптер на DIN-рейку) |
| Шина передачи данных KNX | Нет |
| Радиочастотная шина передачи данных | Нет |
| Шина передачи данных по силовым проводам | Нет |
| Стабилизированное напряжение шины | Да |
| Рабочая температура, °C | -10...+60 |
| Другие шинные системы | Нет (без) |
| Шина передачи данных LON | Нет |
| Со светодиодной (LED) индикацией | Да |
| Номин. напряжение питания постоян. тока DC, В | 120...370 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 60 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216501260 | 4690216501260 | 14690216501267 |
| Вес брутто, кг | 0.2920 | 0.2920 | 18.3520 |
| Объем, м³ | 0.00052100 | 0.00052100 | 0.03772800 |
| Длина, м | 0.1120 | 0.1120 | 0.4560 |
| Ширина, м | 0.0470 | 0.0470 | 0.3170 |
| Высота, м | 0.0990 | 0.0990 | 0.2610 |
Описание
Применение
- Блоки питания DR EKF применяются в системах автоматизации бытового и промышленного назначения (Автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение) и предназначены для питания:
- • контроллеров;
- • камер видеонаблюдения;
- • охранных извещателей;
- • мотор-приводов;
- • измерительных датчиков.
Комплектация

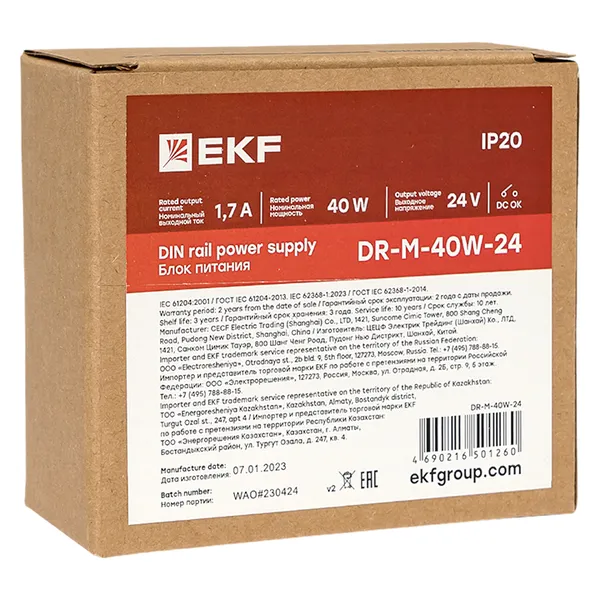

- 1.Блок питания EKF PROxima – 1 шт.
- 2. Паспорт – 1 шт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/045.CN.02.00443 (PDF, 3.4 МБ)
Паспорта
Паспорт «Блок питания серии DR» (PDF, 272.7 КБ)
Мастер-каталоги
Мастер-каталог «Блоки питания AC/DC на дин рейку EKF» (PDF, 791.0 КБ)
3D-модели
3D-модель «Блок питания DR-M-40W-24» (STEP, 3.3 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Промо-материалы
Презентация «Блоки питания EKF» (PDF, 940.2 КБ)
