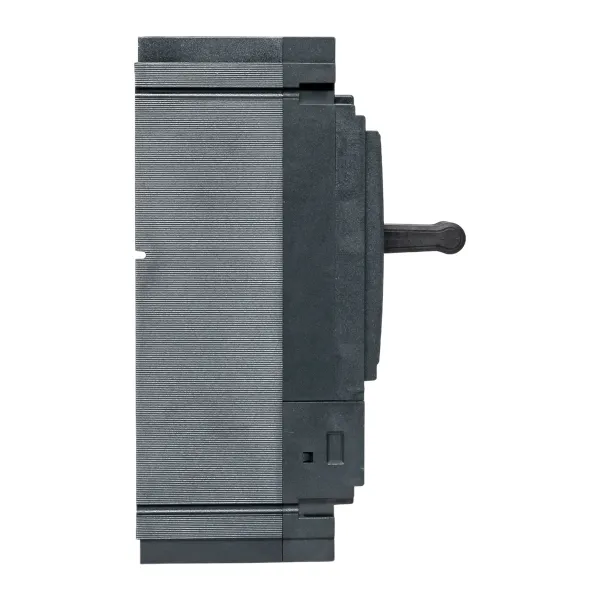

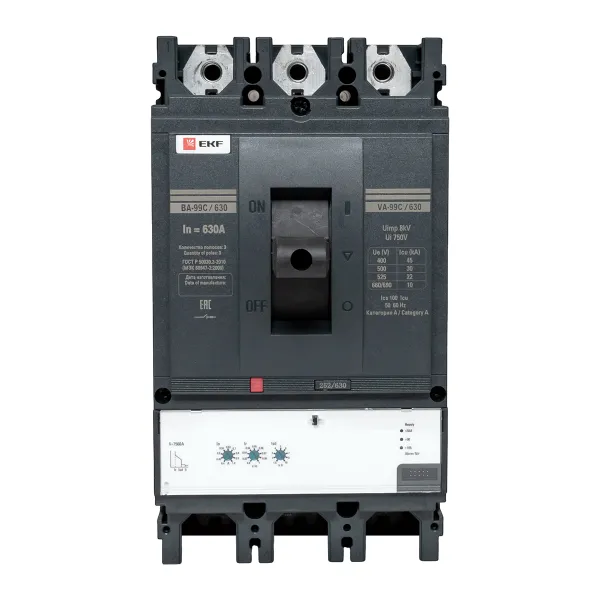

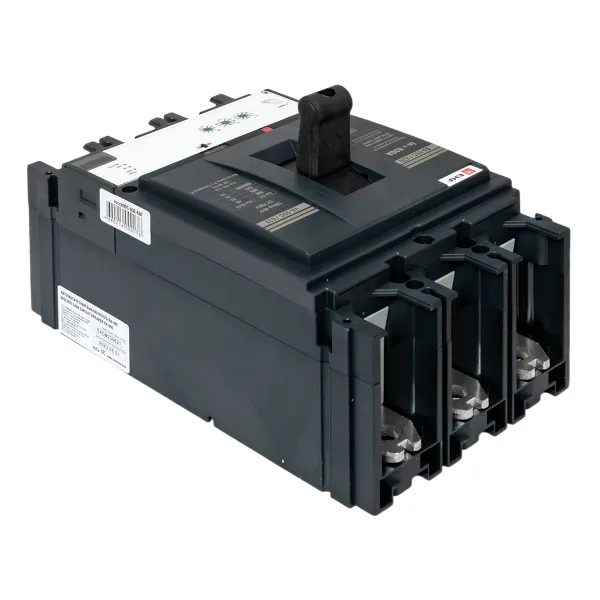

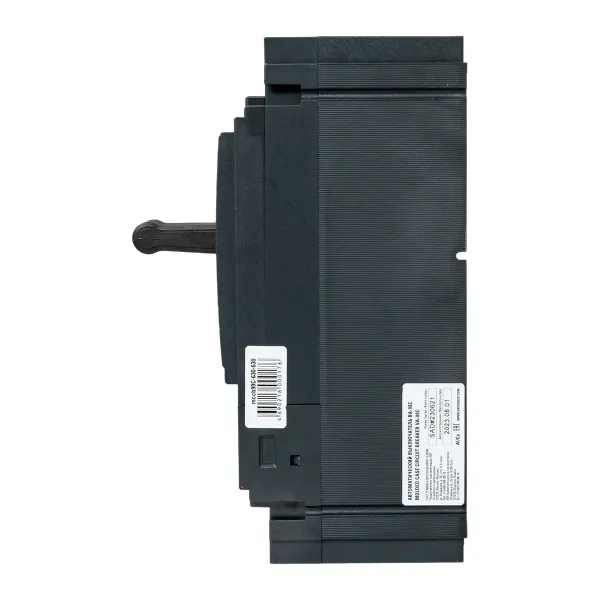

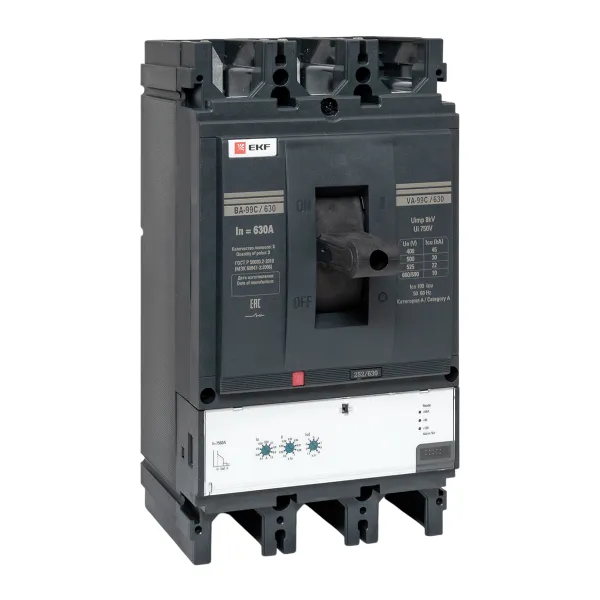

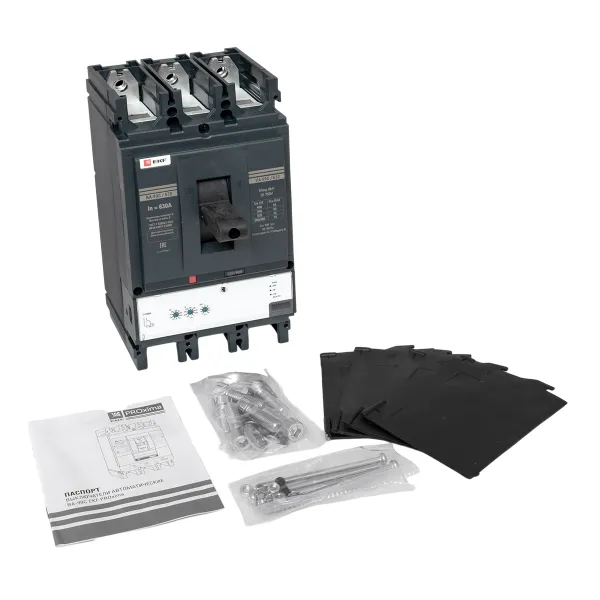

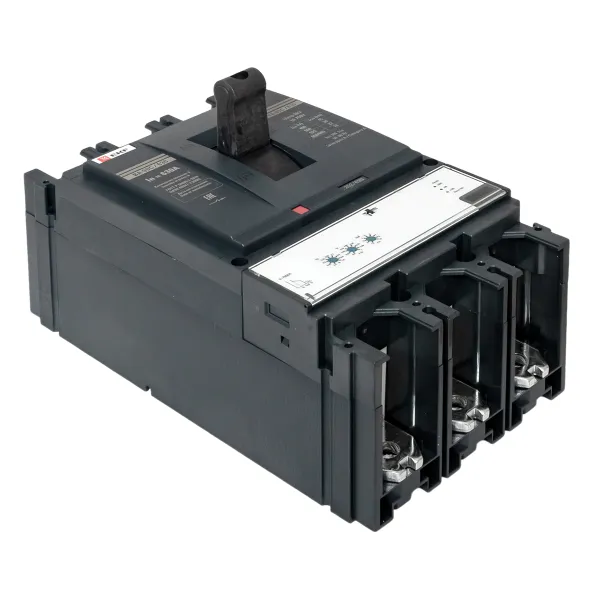

Выключатель автоматический ВА-99C 630/630А 3P 45кА EKF
67 366 ₽ за шт
89 821 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Серия продукции | ВА-99C |
Номин. продолжительный ток Iu, А | 630 |
Номин. напряжение, В | 400...690 |
Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 45 |
Диапазон установки расцепителя перегрузки, А | 226,8...630 |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 504...6300 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 6300...6300 |
Рабочая отключающая способность, Ics, кА | 45 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Рычаг купольный |
Подходит для монтажа на DIN-рейку (Ω-типа) | Нет |
Встроенная защита от замыканий на землю | Нет |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Степень защиты (IP) | IP00 |
Количество полюсов | 3 |
Серия | PROxima |
Наличие сертификата ТРТС | Да |
Гарантийный срок хранения | 7 лет |
Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50030.2 (МЭК 60947-2) |
Прямой контракт | Нет |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 4 |
Единица хранения | Штука | Штука | Коробка |
Штрих-код | 4690216000176 | 4690216000176 | 14690216000173 |
Вес брутто, кг | 5.5370 | 5.5370 | 22.6960 |
Объем, м³ | 0.00791100 | 0.00791100 | 0.03742300 |
Длина, м | 0.2810 | 0.2810 | 0.3900 |
Ширина, м | 0.1530 | 0.1530 | 0.3220 |
Высота, м | 0.1840 | 0.1840 | 0.2980 |
Описание
Описание
Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Документация
Сертификаты
Сертификат (PDF, 13.9 МБ)
Паспорта
Паспорт "Выключатели автоматические ВА-99С EKF" (PDF, 2.0 МБ)
Мастер-каталоги
Мастер-каталог "Выключатели автоматические серии ВА-99С EKF" (PDF, 1.4 МБ)
3D - модели
3Д - модель ВА-99С-(400-630) (STEP, 495.5 КБ)
