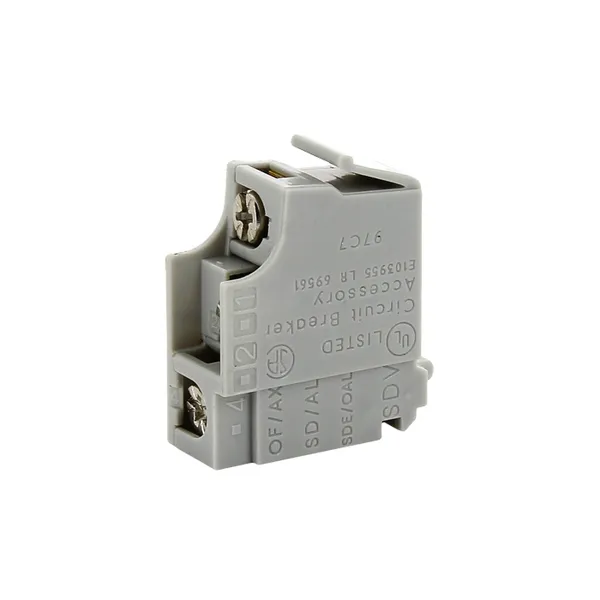

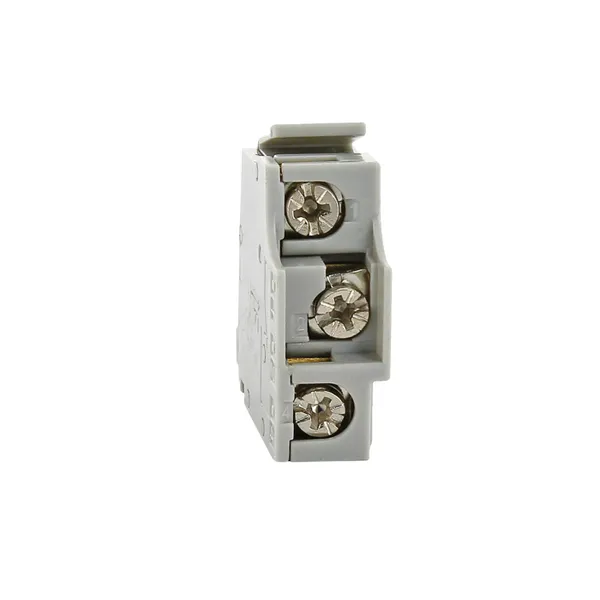

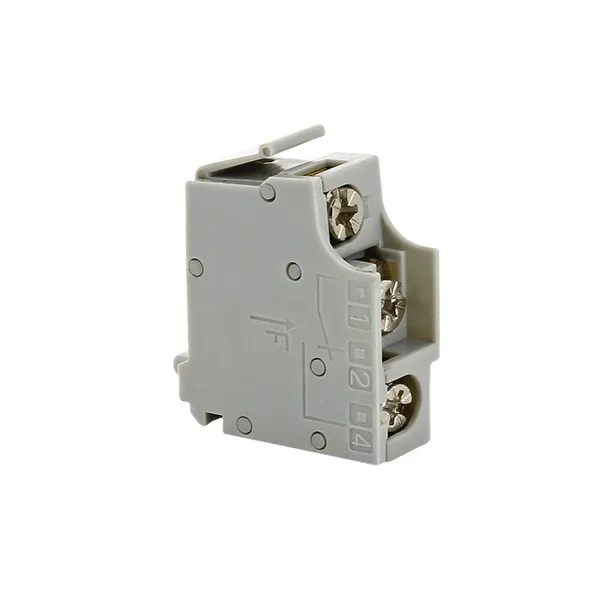

Контакт вспомогательный ВА-99С 100-1250А EKF
/products/95F717BE8676118D1E4A714889AB3F5E.jpg)
/products/55DEB4836E430E8968665515713AFA06.jpg)
/products/E9560D0C29781CD24EF75034721F839B.jpg)
/products/95F717BE8676118D1E4A714889AB3F5E.jpg)
/products/55DEB4836E430E8968665515713AFA06.jpg)
/products/E9560D0C29781CD24EF75034721F839B.jpg)
Рекомендованная розничная цена 1 143 ₽ за шт
Базовая цена 1 525 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Тип изделия | Дополнительный контакт |
| Подходит для силового выключателя | Да |
| Серия | PROxima |
| Тип подключения | Втычное соединение |
| Способ монтажа | Монтаж сбоку |
| Модель/исполнение | Частично (наполовину) интегрируемый |
| Цоколь (патрон) лампы | Прочее |
| Номин. раб. ток Ie при AC-15, 230 В, А | 0,6 |
| Подходит для защитного выключателя двигателя | Да |
| Количество сигнальных контактов | 0 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Количество переключающих (перекидных) контактов | 1 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 120 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216015637 | 4690216042800 | 24690216015631 |
| Вес брутто, кг | 0.0410 | 0.2530 | 3.2000 |
| Объем, м³ | 0.00020400 | 0.00146500 | 0.00002000 |
| Длина, м | 0.0960 | 0.1050 | 0.0195 |
| Ширина, м | 0.1420 | 0.1500 | 0.0310 |
| Высота, м | 0.0150 | 0.0930 | 0.0325 |
Описание
Описание
**Для всех габаритов:** * Дополнительный и аварийный контакты * Независимый расцепитель (до 630 А и для 1250 А разные) * Расцепитель минимального напряжения (кроме 1250 А) * Расширители выводов * Электропривод * Межфазные перегородки * Соединительные пластины * Втычные/выкатные панели Дополнительные расцепители и контакты универсальны и подходят для всех автоматических выключателей серии ВА-99С. Возможна коммутация алюминиевым и медным проводами. **Способ установки**: дополнительные расцепители и контакты устанавливают в гнезда в корпусе, расположенные под фальшпанелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальшпанели. Провода вторичных цепей сечением до 1,5 мм² присоединяются к встроенной клемме.
Документация
Документация
Паспорта
Паспорт «Выключатели автоматические ВА-99С EKF» (PDF, 2.1 МБ)
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-99C EKF» (PDF, 392.8 КБ)
Презентации
Презентация «Установка аксессуаров в автоматические выключатели в литом корпусе» (PDF, 1.3 МБ)
3D-модели
3D-модели «Вспомогательные контакты к ВА-99С (Compact NS) 100-630А EKF PROxima» (STEP, 340.1 КБ)
3D-модели «Аксессуары для выключателей автоматических ВА-99С (Compact NS)» (7Z, 95.3 КБ)
