Рекомендованная розничная цена 70 545 ₽ за шт
94 061 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Серия продукции | ВА-99М |
| Номин. продолжительный ток Iu, А | 630 |
| Номин. напряжение, В | 400...690 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 65 |
| Диапазон установки расцепителя перегрузки, А | 252...630 |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 504...7560 |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 1008...8820 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| Подходит для монтажа на DIN-рейку (?-типа) | Нет |
| Встроенная защита от замыканий на землю | Нет |
| С расцепителем минимального напряжения | Нет |
| Конструкция прибора | Комплектное устройство в корпусе |
| Степень защиты (IP) | IP00 |
| Количество полюсов | 3 |
| Есть штрихкод на каждой штуке товара | Да |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 2 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216221922 | 4690216221922 | 14690216221929 |
| Вес брутто, кг | 9.2940 | 9.2940 | 19.0670 |
| Объем, м³ | 0.01086900 | 0.01086900 | 0.02666800 |
| Длина, м | 0.2960 | 0.2960 | 0.3640 |
| Ширина, м | 0.2160 | 0.2160 | 0.2410 |
| Высота, м | 0.1700 | 0.1700 | 0.3040 |
Описание

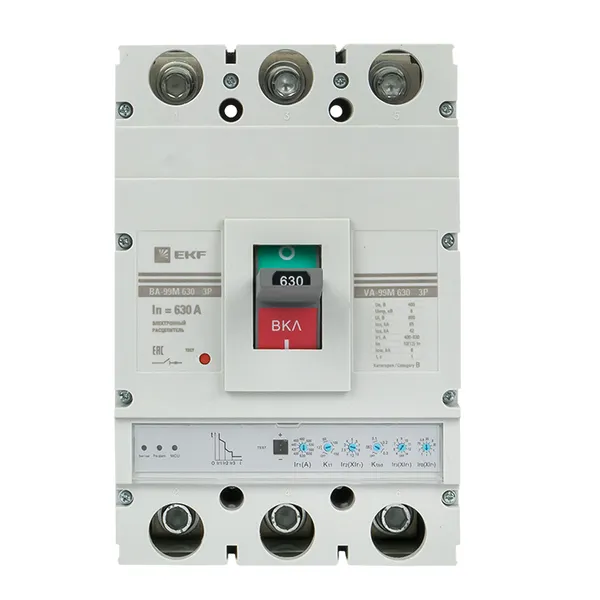

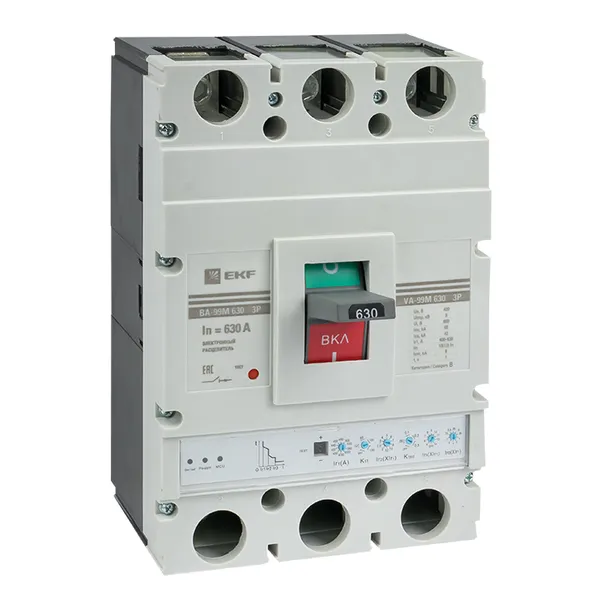

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Сертификат соответствия C-CN.НВ29.В.00780/20 (PDF, 13.9 МБ)
Паспорт «Выключатели автоматические ВА-99М EKF» (PDF, 1008.6 КБ)
Мастер-каталог, раздел «Дополнительные устройства для ВА-99M EKF» (PDF, 1.0 МБ)
Мастер-каталог, раздел «Выключатели автоматические ВА-99М EKF» (PDF, 1.4 МБ)
3D-модель «ВА-99М 630-630А эл. расц.» (STEP, 2.4 МБ)
