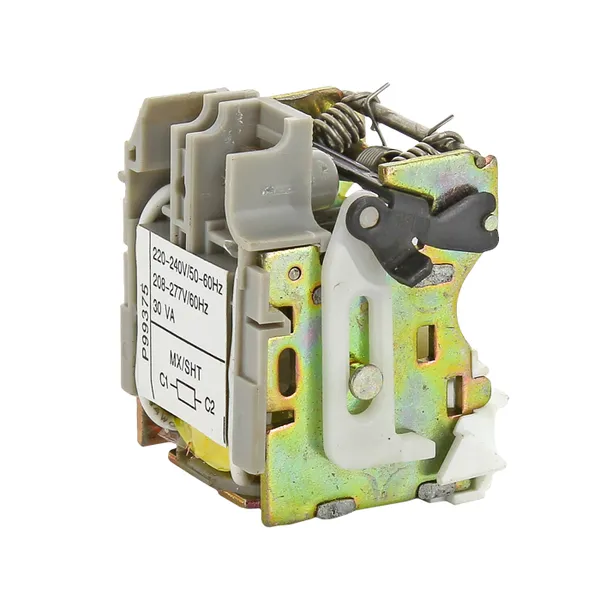

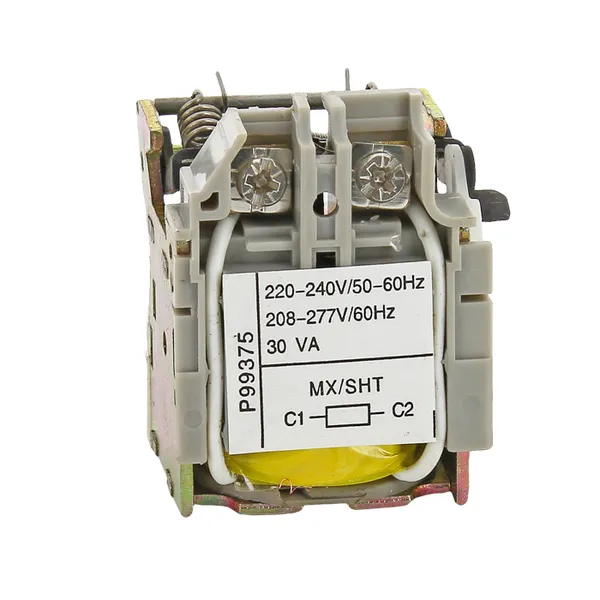

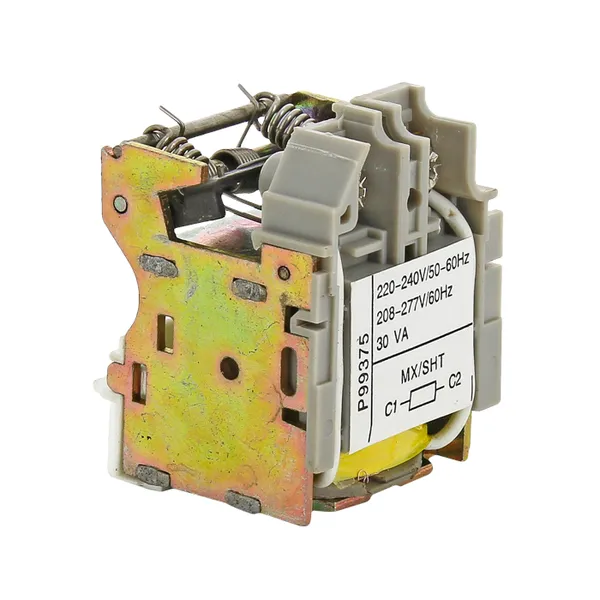

Расцепитель независимый к ВА-99С MX 100-630А EKF
/products/527F69B373F0F40B38022F134187123B.jpg)
/products/429B80E0913A63E14E7F65B736D636E5.jpg)
/products/8013CEFCBAF4142CD9E6D04C06B3A0A2.jpg)
/products/527F69B373F0F40B38022F134187123B.jpg)
/products/429B80E0913A63E14E7F65B736D636E5.jpg)
/products/8013CEFCBAF4142CD9E6D04C06B3A0A2.jpg)
Рекомендованная розничная цена 5 058 ₽ за шт
Базовая цена 6 743 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Тип изделия | Независимый расцепитель |
| Подходит для силового выключателя | Да |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 161...253 |
| Серия | PROxima |
| Тип подключения | Плоский штекерный разъем |
| Тип напряжения управления | AC (перемен.) |
| Подходит для выключателя-разъединителя | Да |
| Подходит для реле перегрузки | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 150 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216015644 | 4690216042817 | 24690216015648 |
| Вес брутто, кг | 0.1130 | 1.0840 | 16.9500 |
| Объем, м³ | 0.00009500 | 0.00158200 | 0.00002651 |
| Длина, м | 0.0480 | 0.2480 | 0.0265 |
| Ширина, м | 0.0360 | 0.1160 | 0.0290 |
| Высота, м | 0.0550 | 0.0550 | 0.0345 |
Описание
Описание
**Для всех габаритов:** * Дополнительный и аварийный контакты * Независимый расцепитель (до 630 А и для 1250 А разные) * Расцепитель минимального напряжения (кроме 1250 А) * Расширители выводов * Электропривод * Межфазные перегородки * Соединительные пластины * Втычные/выкатные панели Дополнительные расцепители и контакты универсальны и подходят для всех автоматических выключателей серии ВА-99С. Возможна коммутация алюминиевым и медным проводами. **Способ установки**: дополнительные расцепители и контакты устанавливают в гнезда в корпусе, расположенные под фальшпанелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальшпанели. Провода вторичных цепей сечением до 1,5 мм² присоединяются к встроенной клемме.
Применение
- Соединительные пластины (внешние проводники) EKF PROxima предназначены для присоединения внешних проводников.
- Расцепитель минимального напряжения MN EKF PROxima Предназначен для отключения электрооборудования при недопустимом для него снижении напряжения.
- Расцепитель независимый MХ EKF PROxima Предназначен для дистанционного отключения автоматического выключателя.
- Вспомогательный контакт EKF PROxima Переключающие контакты с общей точкой позволяют передавать сигналы о работе выключателя, используются для сигнализации, электрической блокировки, релейной защиты и т. д.
- Функции:
- «OF» (включено/отключено): сигнализация о положении силовых контактов аппарата;
- «SD» (аварийное отключение): сигнализация об отключении вследствие:
- Вспомогательные контакты переходят в свое начальное состояние при возврате автоматического выключателя в исходное положение. Функции «OF», «SD» реализует единая модель вспомогательного контакта в зависимости от расположения в аппарате, крепятся защелкиванием под лицевой панелью выключателя.
- Привод электромагнитный CD/2 EKF PROxima Предназначен для дистанционного управления выключателями автоматическими серии ВА-99С EKF PROxima номинальными токами до 1600 А, облегчения их включения/отключения, а также для включения выключателя после его автоматического срабатывания.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС RU C-CN.НВ29.В.01118/20 (PDF, 4.4 МБ)
Паспорта
Паспорт «Выключатели автоматические ВА-99С EKF» (PDF, 2.1 МБ)
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-99C EKF» (PDF, 392.8 КБ)
3D-модели
3D-модели «Вспомогательные контакты к ВА-99С (Compact NS) 100-630А EKF PROxima» (STEP, 340.1 КБ)
3D-модели «Аксессуары для выключателей автоматических ВА-99С (Compact NS)» (7Z, 95.3 КБ)
