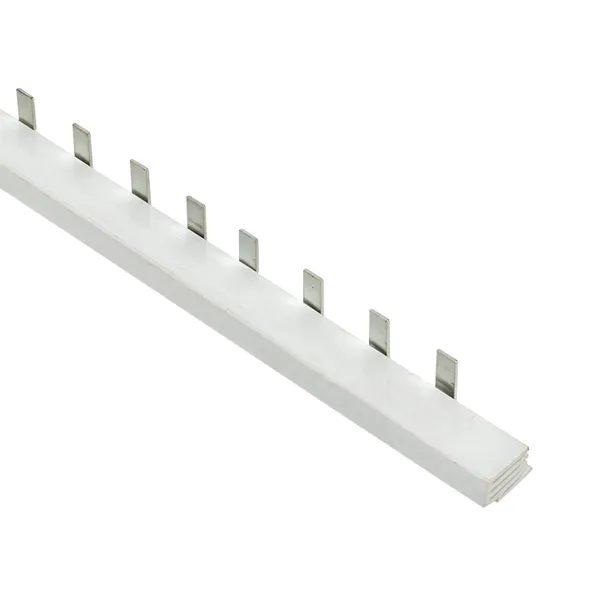

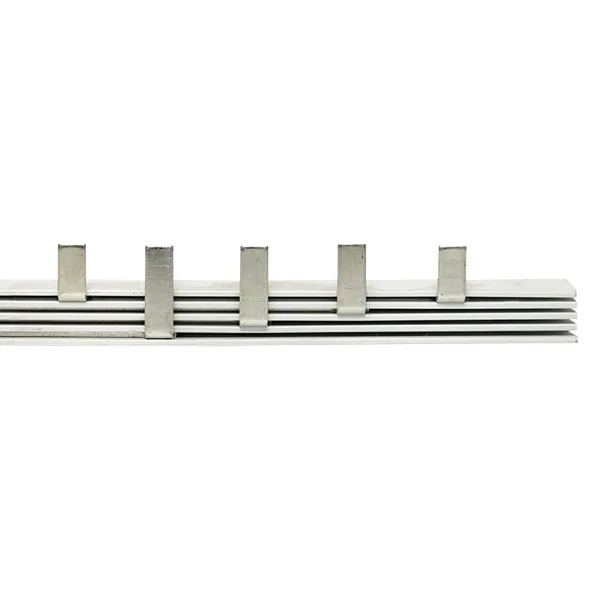

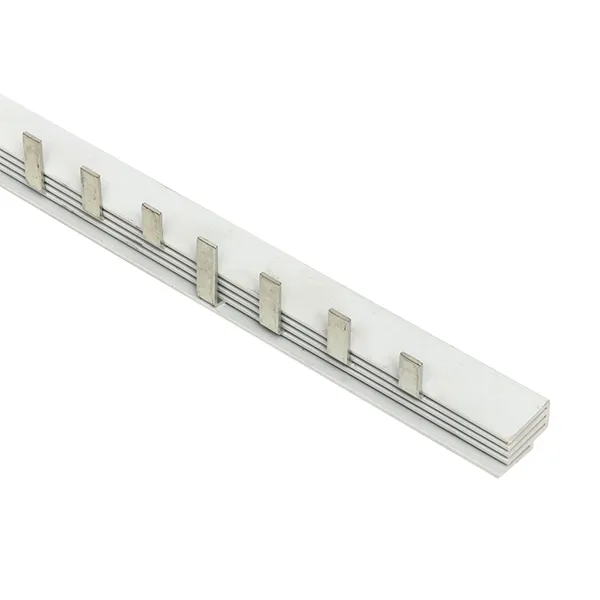

Шина соединительная типа PIN для 4-п нагр. 100А (36x27мм) EKF PROxima

Артикул скопирован

Рекомендованная розничная цена 6 443 ₽ за шт

Базовая цена 8 590 ₽ за шт

Товар есть в наличии

Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Статус: Регулярная
Количество фаз: 4
Поперечное сечение: 16 мм²
Номин. продолжительный ток Iu: 100 А
Количество полюсов: 36
Длина: 1 016 мм
Тип подключения: Штырь (Pin)

Описание

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Техническая спецификация


Статус	Регулярная
Количество фаз	4
Поперечное сечение, мм²	16
Номин. продолжительный ток Iu, А	100
Количество полюсов	36
Длина, мм	1 016
Тип подключения	Штырь (Pin)
Номин. кратковременно выдерживаемый ток Icw, кА	17 000
Подходит для устройств с N-проводником	Нет
Подходит для количества подключаемых устройств	9
Макс. допустимое раб. напряжение Ue, В	400
Размер шага, мм	27
Изолированн.	Да
Условный номин. ток короткого замыкания Iq, кА	17 000
Номин. импульсное напряжение, кВ	4 000
Подходит для аппаратов с вспомогат. выключателем (доп. контактом)	Нет
Серия	PROxima

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	10	30
Единица хранения	Штука	Упаковка	Коробка
Штрих-код	4690216043562	4690216043579	14690216043569
Вес брутто, кг	1.0000	9.0000	29.0000
Объем, м³	0.00043900	0.00429600	0.02077300
Длина, м	1.0170	1.0170	1.0340
Ширина, м	0.0180	0.0880	0.2050
Высота, м	0.0240	0.0480	0.0980

Описание

Промо-страница продукта

Применение

• Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
• Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
• Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
• Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.

Комплектация

1. Шина соединительная PIN/FORK. 2. 2 боковые заглушки IP20 (использование заглушек обязательно после обрезки).
