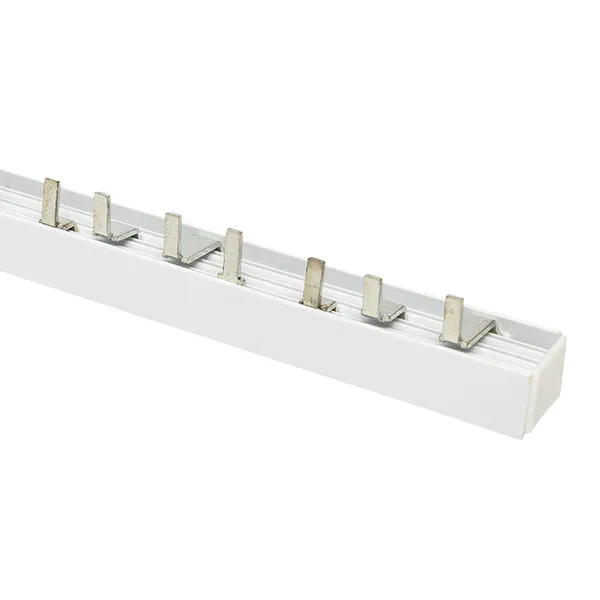

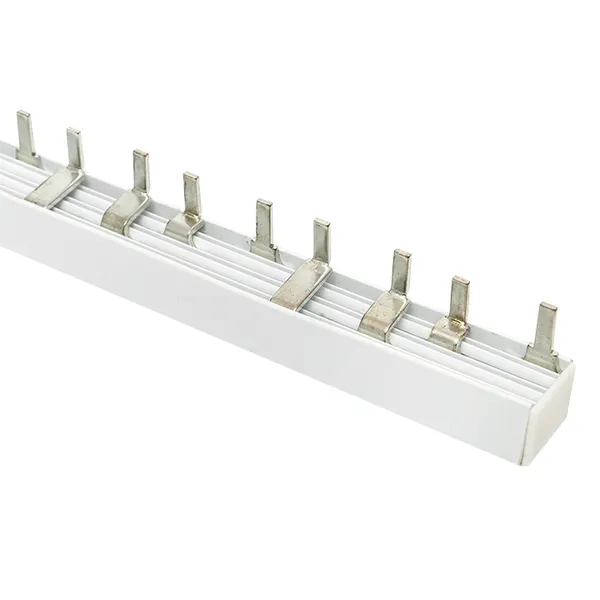

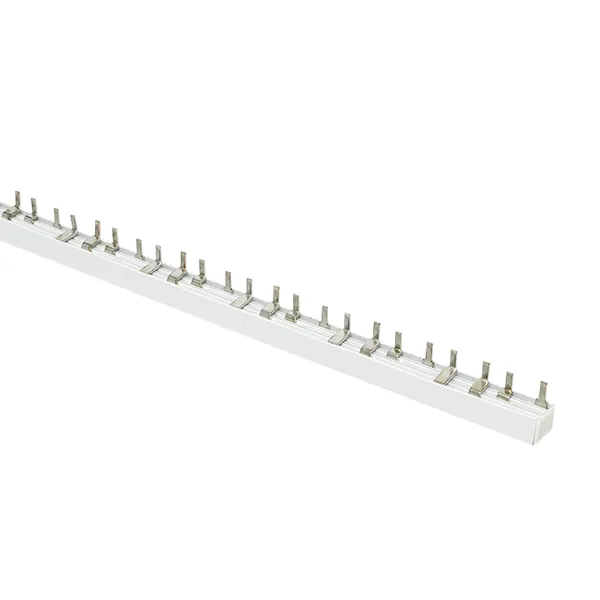

Шина соединительная типа PIN для 4-п нагр. 100А 54 мод. EKF PROxima
Рекомендованная розничная цена 1 573 ₽ за шт
Базовая цена 2 097 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Количество фаз | 4 |
Поперечное сечение, мм² | 16 |
Номин. продолжительный ток Iu, А | 100 |
Количество полюсов | 4 |
Длина, мм | 1 016 |
Тип подключения | Штырь (Pin) |
Номин. кратковременно выдерживаемый ток Icw, кА | 15 000 |
Подходит для устройств с N-проводником | Нет |
Подходит для количества подключаемых устройств | 14 |
Макс. допустимое раб. напряжение Ue, В | 400 |
Размер шага, мм | 17,8 |
Изолированн. | Да |
Условный номин. ток короткого замыкания Iq, кА | 15 000 |
Номин. импульсное напряжение, кВ | 4 000 |
Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | Нет |
Серия | PROxima |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 10 | 30 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216033426 | 4690216043036 | 14690216033423 |
Вес брутто, кг | 0.8070 | 8.0650 | 24.0000 |
Объем, м³ | 0.00061600 | 0.00396000 | 0.01786400 |
Длина, м | 1.0000 | 1.0000 | 1.0150 |
Ширина, м | 0.0280 | 0.0880 | 0.1760 |
Высота, м | 0.0220 | 0.0450 | 0.1000 |
Описание
Применение
- • Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
- • Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
- • Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
- • Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.
Комплектация
- 1. Шина соединительная PIN/FORK. 2. 2 боковые заглушки IP20 (использование заглушек обязательно после обрезки).
