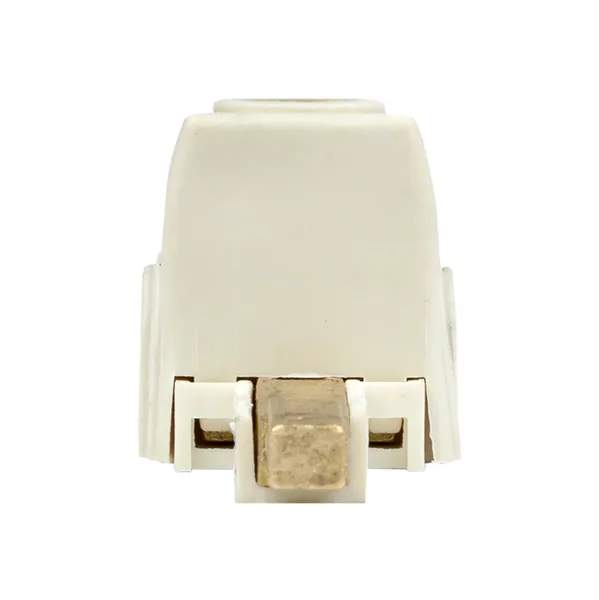

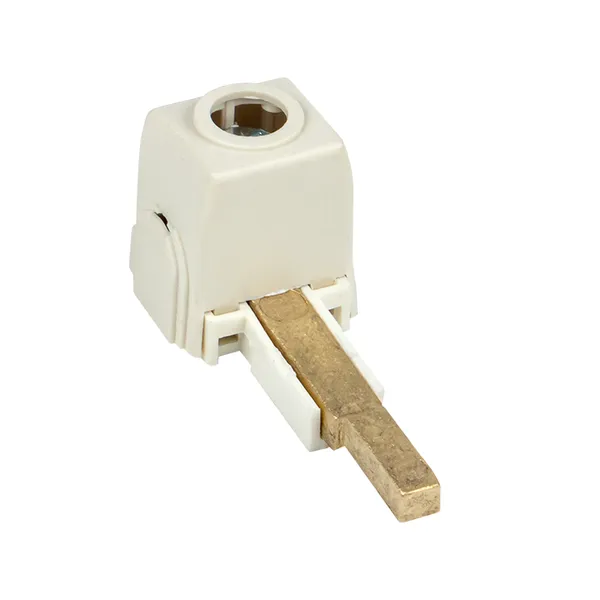

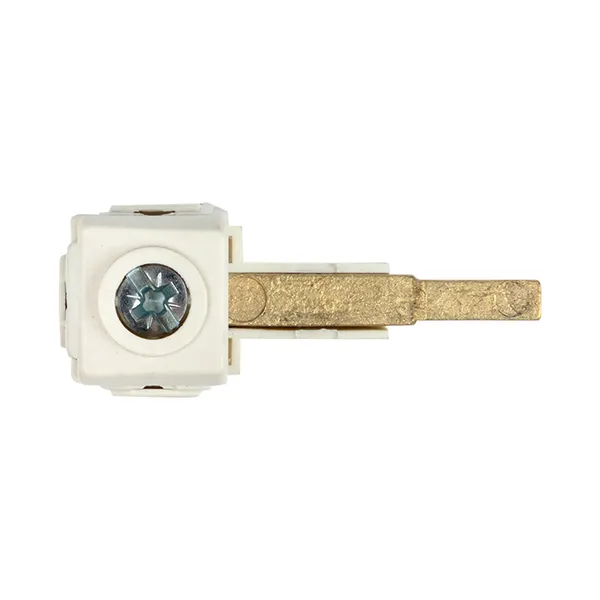

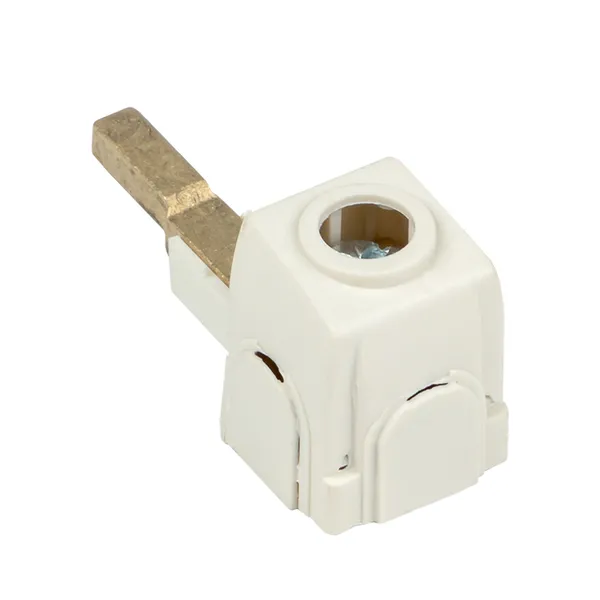

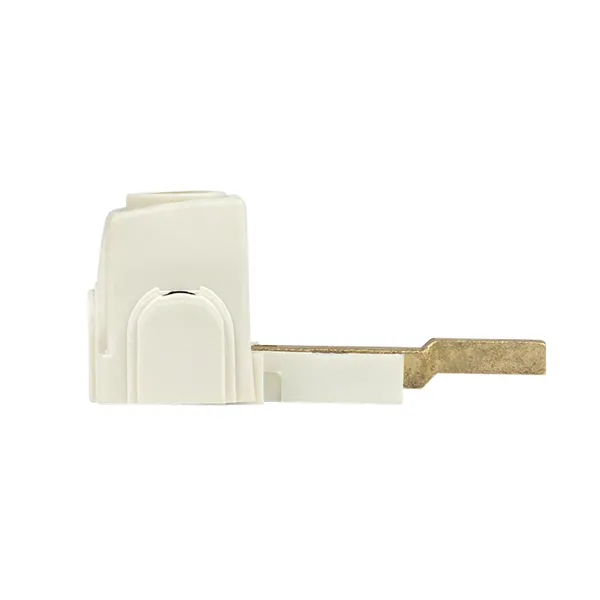

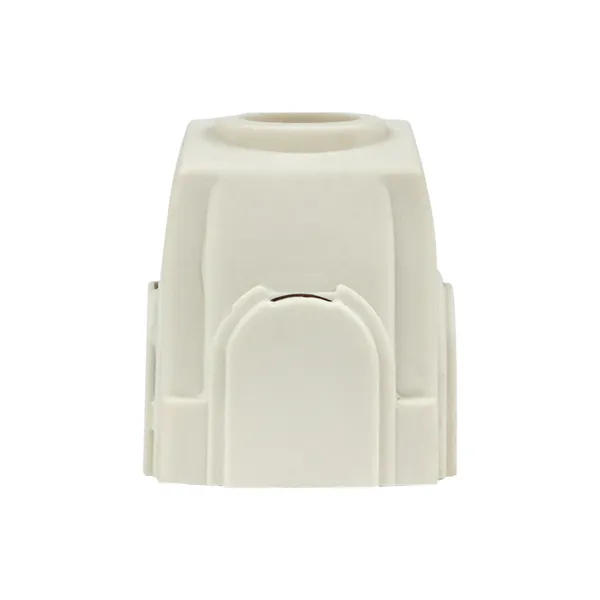

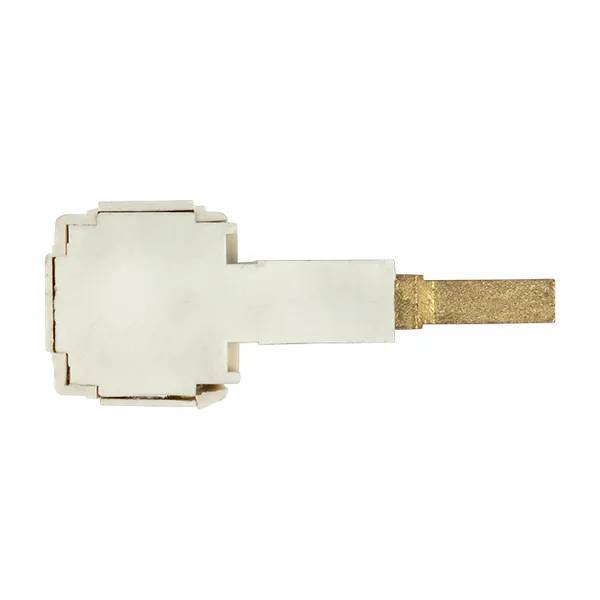

Зажим под проводник для совместного подключения с шиной PIN под универсальное соединение (20 шт/упак.) EKF PROxima
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Снята с производства |
Макс. поперечное сечение проводника, мм² | 35 |
Макс. допустимый ток Ie, А | 100 |
Серия | PROxima |
Ширина зажима, мм | 18 |
Для провода круглого сечения | Да |
Для провода плоской формы | Нет |
Подходит для: | Плоская шина |
Для провода сегметного сечения | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 20 | 500 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216300337 | 4690216300320 | 24690216300324 |
Вес брутто, кг | 0.0105 | 0.2150 | 8.2000 |
Объем, м³ | 0.00000849 | 0.00123200 | 0.00823500 |
Длина, м | 0.0204 | 0.0800 | 0.3050 |
Ширина, м | 0.0204 | 0.1100 | 0.2250 |
Высота, м | 0.0204 | 0.1400 | 0.1200 |
Описание
Применение
- • Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
- • Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
- • Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
- • Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.
Комплектация
- 1. Шина соединительная PIN/FORK. 2. 2 боковые заглушки IP20 (использование заглушек обязательно после обрезки).
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00063 (PDF, 1.5 МБ)
Мастер-каталоги
Мастер-каталог «Зажим для совместного подключения с шиной PIN EKF"» (PDF, 224.5 КБ)
3D-модели
3D-модели "Шина соед. типа FORK" (RAR, 42.1 КБ)
3D-модели "Шина соед. типа PIN" (RAR, 148.8 КБ)
3D-модели "Зажим для совместного подключения с шиной PIN" (RAR, 48.5 КБ)
Чертежи
Мастер-каталог «Зажим для совместного подключения с шиной PIN EKF"» (RAR, 48.5 КБ)
