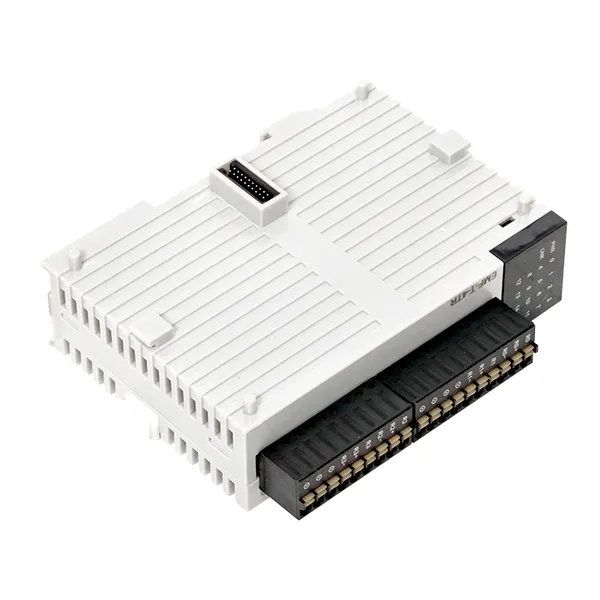

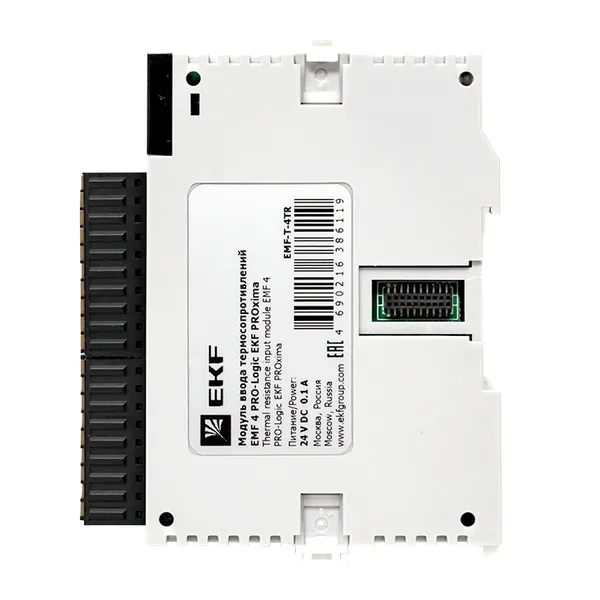

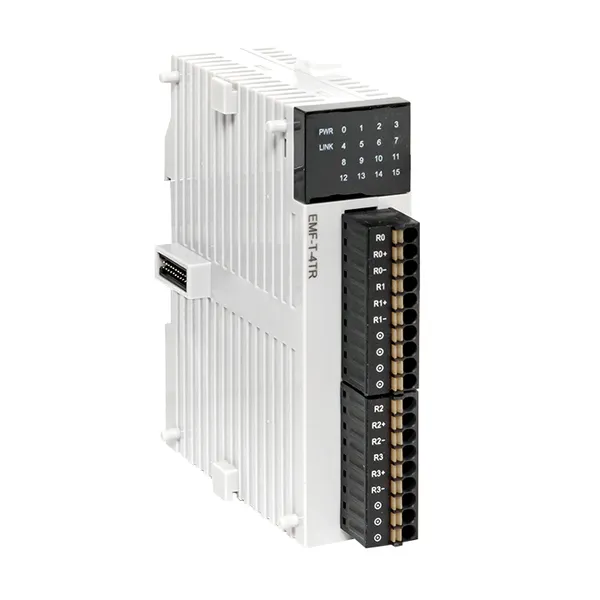

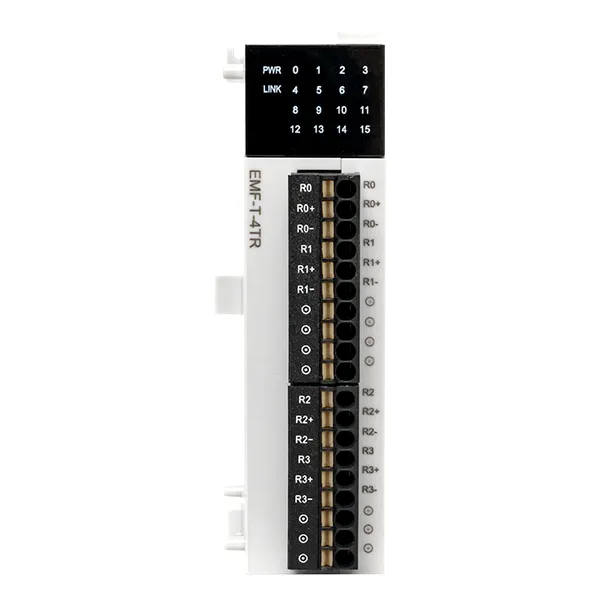

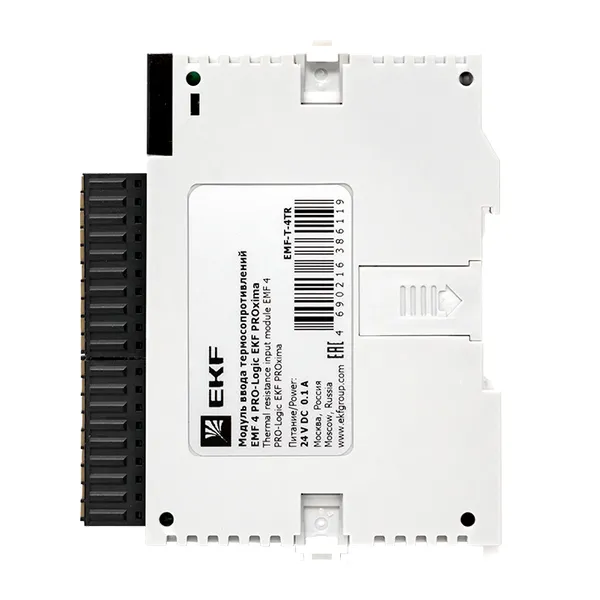

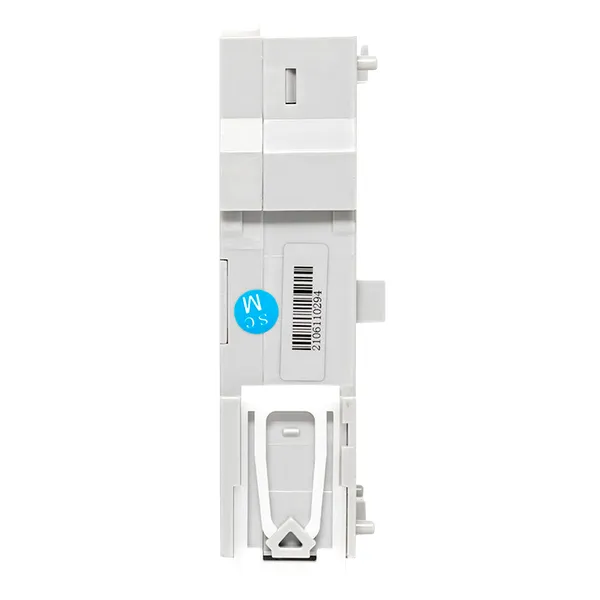

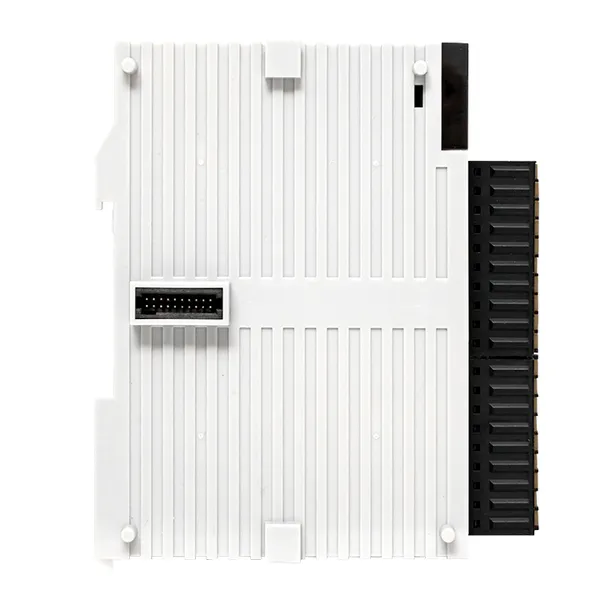

Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)

Артикул скопирован
Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)
Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)
Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)
Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)
Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)
Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)
Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)
Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)
Модуль ввода термосопротивлений EMF 4 PRO-Logic EKF (без поверки)

Рекомендованная розничная цена 16 322 ₽ за шт

21 762 ₽ Базовая цена за шт

Нет в наличии
на складах EKF
Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

Статус Регулярная
Серия PRO-Logic
Разновидность устройства Локальный температурный модуль
Тип питающего напряжения DC (постоян.)
Напряжение питания постоян. тока (DC), В 20,4...28,8
Количество аналог. входов 4
Количество аналог. выходов 0
Количество HW-интерфейсов Industrial Ethernet 0
Количество HW-интерфейсов RS-485 0
Вход, термопара Нет
Вход, резисторный термометр Да
Входящий сигнал, конфигурируемый Да
Гарантийный срок хранения, лет 3
Есть штрихкод на каждой штуке товара Да
Гарантийный срок эксплуатации, лет 3
Поддержка протокола MODBUS Нет
Вход, ток Нет
Вход, напряжение Нет
Конфигурируемые аналог. входы Да
Ширина, мм 25
Высота, мм 95
Глубина, мм 79
Подходит для функций безопасности Нет
Поддержка протокола TCP/IP Нет
Сертифицировано по IEC 61508 Нет (без)
Гальваническая развязка Да
Вес, кг 0,2
Макс. потребл. мощность, Вт 4,8
Рабочая температура, °C 0...55
Количество HW-интерфейсов USB 0
Степень защиты (IP), передняя сторона IP20
Тип подключения Соединение с пружинным зажимом

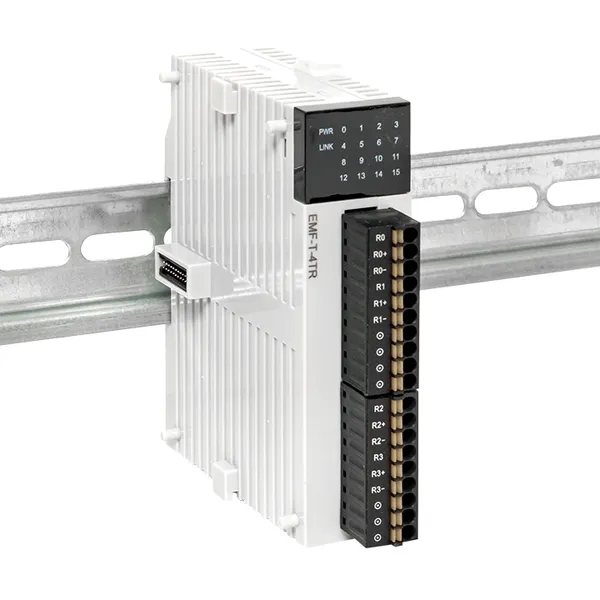

Возможность монтажа на рейку Да
Категория взрывобезопасности по газу Нет (без)
Категория взрывобезопасности по пыли Нет (без)
SIL согл. IEC 61508 2
Дополнит. исполннение (EX ia) Нет
Дополнит. исполнение (EX ib) Нет
Категория согл. EN 954-1 2
Монтаж на стену/непосредственная установка Нет
Уровень исполнения согл. EN ISO 13849-1 Уровень C
Поддержка протокола ОВЕН Нет
Поддержка протокола DCON Нет
Класс точности 0,1
Вход, резистор Нет
Разрядность аналог. входов, бит 12
Термопара типа В Нет
Термопара типа J Нет
Термопара типа K Нет
Термопара типа L Нет
Термопара типа N Нет
Термопара типа R Нет
Термопара типа S Нет
Термопара типа T Нет
Термометр сопротивления Cu50 Да
Термометр сопротивления 50M Нет
Термометр сопротивления Pt50 Нет
Термометр сопротивления 50П Нет
Термометр сопротивления Cu100 Да
Термометр сопротивления 100М Нет
Термометр сопротивления Pt100 Да
Термометр сопротивления 100П Нет
Термометр сопротивления Ni100 Нет
Термометр сопротивления 100H Нет
Термометр сопротивления Cu500 Нет
Термометр сопротивления 500М Нет
Термометр сопротивления Pt500 Нет
Термометр сопротивления 500П Нет
Термометр сопротивления Ni500 Нет
Термометр сопротивления 500H Нет
Термометр сопротивления Cu1000 Нет
Термометр сопротивления 1000М Нет
Термометр сопротивления Pt1000 Да
Термометр сопротивления 1000П Нет
Термометр сопротивления Ni1000 Нет
Термометр сопротивления 1000H Нет
Термометр сопротивления ТСМ гр.23 Нет
Термопара типа ТВР (А-1) Нет
Термопара типа ТВР (А-2) Нет
Термопара типа ТВР (А-3) Нет
Аналоговый вход 0-5 мА Нет
Аналоговый вход 0-20 мА Нет
Аналоговый вход 4-20 мА Нет
Аналоговый вход 0-1 В Нет
Аналоговый вход 0-10 В Нет
Аналоговый вход ±1 В Нет
Аналоговый вход ±50 мВ Нет
Аналоговый вход 0-2 кОм Нет
Аналоговый вход 0-4 кОм Нет
Аналоговый вход 0-5 кОм Нет
Аналоговый вход термоэлектрический преобразователь tP.tL Нет
Аналоговый вход активное сопротивление 25-900 Ом Нет
Аналоговый вход активное сопротивление 25-2000 Ом Нет
Аналоговый вход активное сопротивление 25-5000 Ом Нет
Количество аналоговых выходов 0-10 В 0
Количество аналоговых выходов 0(4)-20 мА 0
Время опроса входного канала, мс 140

Логистические параметры

Описание

Применение

  • С помощью ПЛК реализуется автоматизация любых технологических систем и процессов:
  • - Системы вентиляции, отопления, водоснабжения и водоподготовки
  • - Автоматический ввод резерва
  • - Конвейеры, фасовочные и упаковочные аппараты
  • - Автоматические системы дозирования веществ
  • - Станки, печи, котлы
  • - Системы автоматического управления освещением, дверьми, воротами и другими объектами
