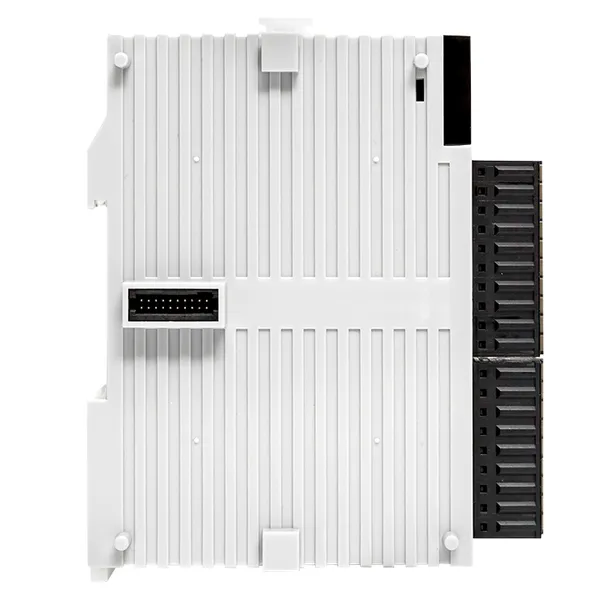

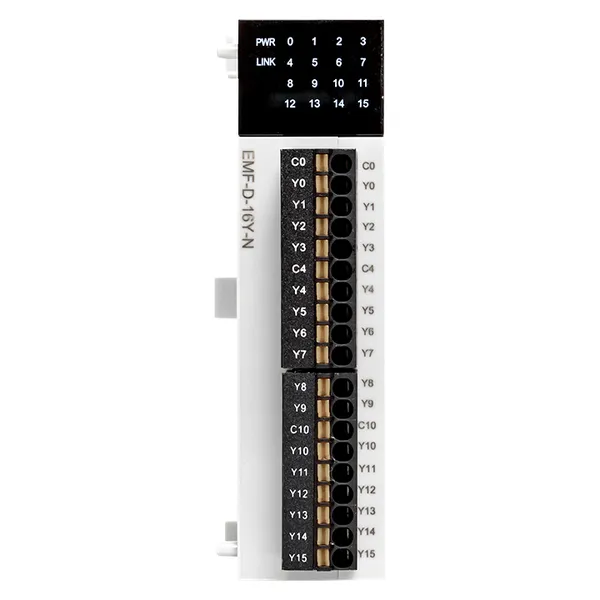

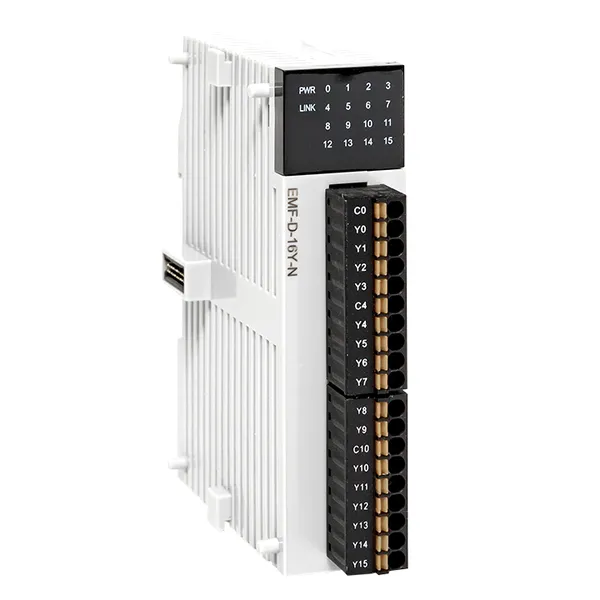

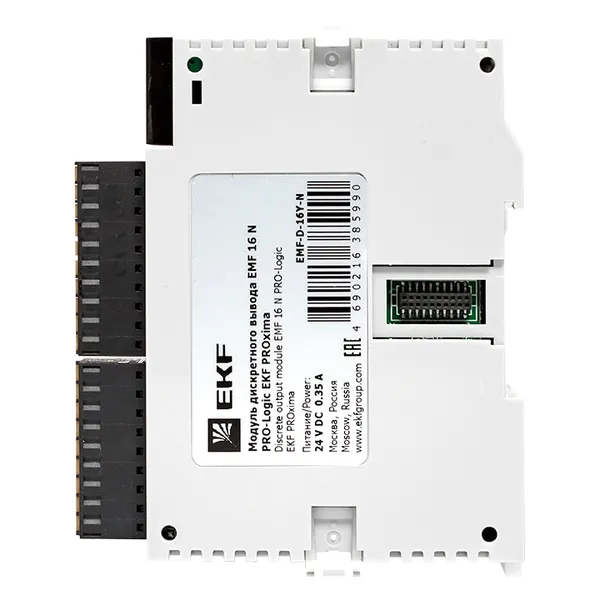

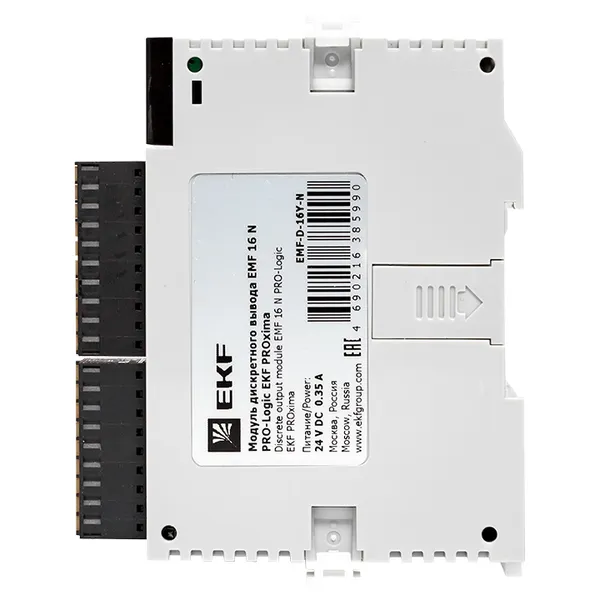

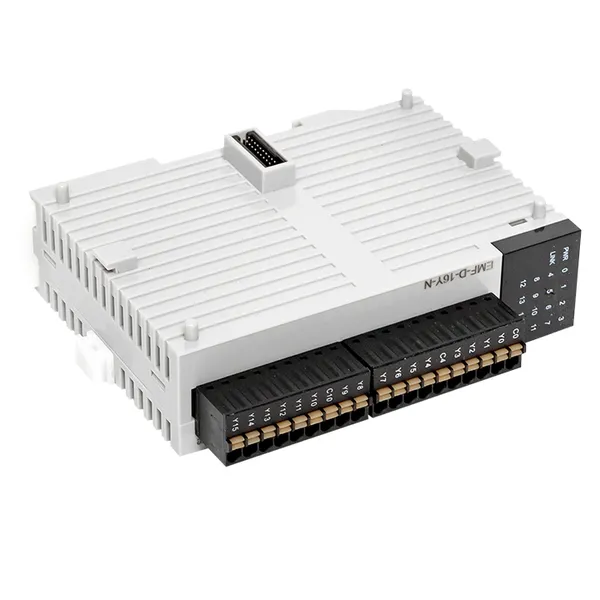

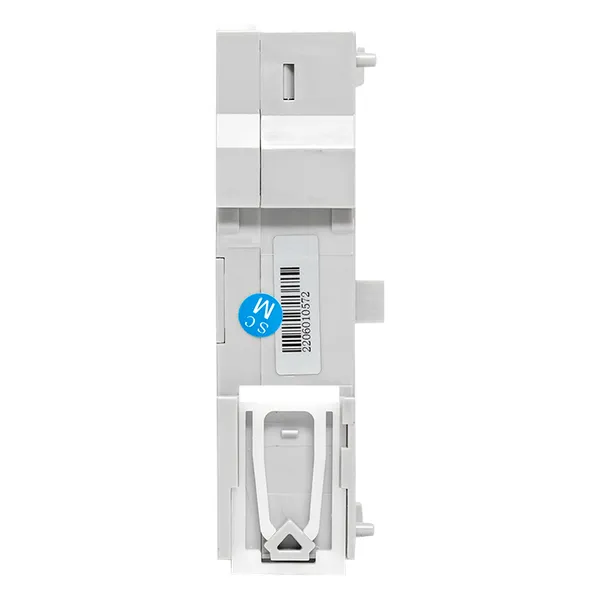

Модуль дискретного вывода EMF 16 N PRO-Logic EKF
/products/5AF3E5F8B24D9AACF7001C1677A33695.jpg)
/products/2887812327A9651C35007BA541A1FD86.jpg)
/products/699C3C1FDB97977030E5510F0A61AC5B.jpg)
/products/F5BB9A5D38AD0CD74FD0FB87FDC84AC0.jpg)
/products/1A483B7F6704C760543F87444D6DFAEF.jpg)
/products/A8276668CA821341BD302F38712EF61A.jpg)
/products/CFDE1CBC23D28058B9EFA6A6BA2DD0BD.jpg)
/products/5AF3E5F8B24D9AACF7001C1677A33695.jpg)
/products/2887812327A9651C35007BA541A1FD86.jpg)
/products/699C3C1FDB97977030E5510F0A61AC5B.jpg)
/products/F5BB9A5D38AD0CD74FD0FB87FDC84AC0.jpg)
/products/1A483B7F6704C760543F87444D6DFAEF.jpg)
/products/A8276668CA821341BD302F38712EF61A.jpg)
/products/CFDE1CBC23D28058B9EFA6A6BA2DD0BD.jpg)
Рекомендованная розничная цена 10 397 ₽ за шт
13 863 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Серия | PRO-Logic |
| Разновидность устройства | Локальный дискретный модуль |
| Тип питающего напряжения | DC (постоян.) |
| Напряжение питания постоян. тока (DC), В | 20,4...28,8 |
| Количество цифров. выходов | 16 |
| Количество HW-интерфейсов Industrial Ethernet | 0 |
| Количество HW-интерфейсов RS-485 | 0 |
| Гарантийный срок хранения, лет | 3 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации, лет | 3 |
| Тип вход. напряжения | DC (постоян.) |
| Тип цифров. выхода | Транзисторный |
| Поддержка протокола MODBUS | Нет |
| Ширина, мм | 25 |
| Высота, мм | 95 |
| Глубина, мм | 79 |
| Поддержка протокола TCP/IP | Нет |
| Сертифицировано по IEC 61508 | Нет (без) |
| Гальваническая развязка | Да |
| Вес, кг | 0,2 |
| Макс. потребл. мощность, Вт | 4,8 |
| Задержка при обмене сигналом, мс | 0...5 |
| Рабочая температура, °C | 0...55 |
| Количество HW-интерфейсов USB | 0 |
| Степень защиты (IP), передняя сторона | IP20 |
| С релейным выходом | Нет |
| Выход. ток, А | 0,5 |
| Возможна защита выходов от короткого замыкания | Нет |
| Тип подключения | Соединение с пружинным зажимом |
| Возможность монтажа на рейку | Да |
| Категория взрывобезопасности по газу | Нет (без) |
| Категория взрывобезопасности по пыли | Нет (без) |
| SIL согл. IEC 61508 | 2 |
| Дополнит. исполннение (EX ia) | Нет |
| Дополнит. исполнение (EX ib) | Нет |
| Категория согл. EN 954-1 | 2 |
| Монтаж на стену/непосредственная установка | Нет |
| Уровень исполнения согл. EN ISO 13849-1 | Уровень C |
| Предельно допуст. напряжение на выходе, В | 0...30 |
| Тип выход. напряжения | DC (постоян.) |
| Конфигурируемые цифров. выходы | Да |
| Поддержка протокола ОВЕН | Нет |
| DC напряжение на цифровом входе, В | 20,4...28,8 |
| DC напряжение на цифровом выходе "Транзистор", В | 0...30 |
| Ток на цифровом выходе "Транзистор", А | 0...0,5 |
| Количество цифровых выходов "Реле" | 0 |
| Количество цифровых выходов "Транзистор" | 16 |
| Количество цифровых выходов "Симистор" | 0 |
| Количество цифровых выходов "Управление внешним твердотельным реле" | 0 |
| Цифровой выход "Реле" | Нет |
| Цифровой выход "Транзистор" | Да |
| Цифровой выход "Симистор" | Нет |
| Цифровой выход "Управление внешним твердотельным реле" | Нет |
| Поддержка протокола DCON | Нет |
| Минимальная длительность единичного входного импульса, мс | 0,8 |
| Количество "быстрых" цифровых выходов (из общего количества) | 0 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 54 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216385990 | 4690216385990 | 44690216385998 |
| Вес брутто, кг | 0.1580 | 0.1580 | 9.4100 |
| Объем, м³ | 0.00089500 | 0.00089500 | 0.05962500 |
| Длина, м | 0.1380 | 0.1380 | 0.5300 |
| Ширина, м | 0.0940 | 0.0940 | 0.3000 |
| Высота, м | 0.0690 | 0.0690 | 0.3750 |
Описание
Применение
- С помощью ПЛК реализуется автоматизация любых технологических систем и процессов:
- - Системы вентиляции, отопления, водоснабжения и водоподготовки
- - Автоматический ввод резерва
- - Конвейеры, фасовочные и упаковочные аппараты
- - Автоматические системы дозирования веществ
- - Станки, печи, котлы
- - Системы автоматического управления освещением, дверьми, воротами и другими объектами
Документация и ПО
Документация и ПО
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.20840/22 (PDF, 458.1 КБ)
Сертификат об утверждении типа средств измерений 94919-25 (ZIP, 4.7 МБ)
Паспорта
Паспорт «Дискретные и аналоговые модули расширения PRO-Logic» (PDF, 985.2 КБ)
Паспорт «Тензометрические модули расширения PRO-Logic» (PDF, 383.0 КБ)
Паспорт «Интерфейсные модули расширения PRO-Logic» (PDF, 355.9 КБ)
Паспорт «Температурные модули расширения PRO-Logic» (PDF, 404.2 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Программируемые логические контроллеры PRO-Logic EKF» (PDF, 753.7 КБ)
Руководства
Краткое руководство по программированию контроллеров PRO-Logic (PDF, 2.6 МБ)
Сетевая настройка ПК для подключения к PRO-Relay или PRO-Logic по Ethernet (PDF, 195.0 КБ)
Презентации
Презентация «Устройства PRO-Logic» (PDF, 3.1 МБ)
Программное обеспечение
Среда программирования «PRO-Logic master» (ZIP, 19.7 МБ)
3D-модели
3D-модели «PRO-Logic» (ZIP, 1.2 МБ)
Чертежи
Внешние виды устройств PRO-Logic (DWG, 290.6 КБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
Файлы для скачивания
Таблица регистров Modbus для контроллеров PRO-Logic (XLSX, 791.1 КБ)
Примеры программ управления для PRO-Logic (ZIP, 40.3 КБ)
