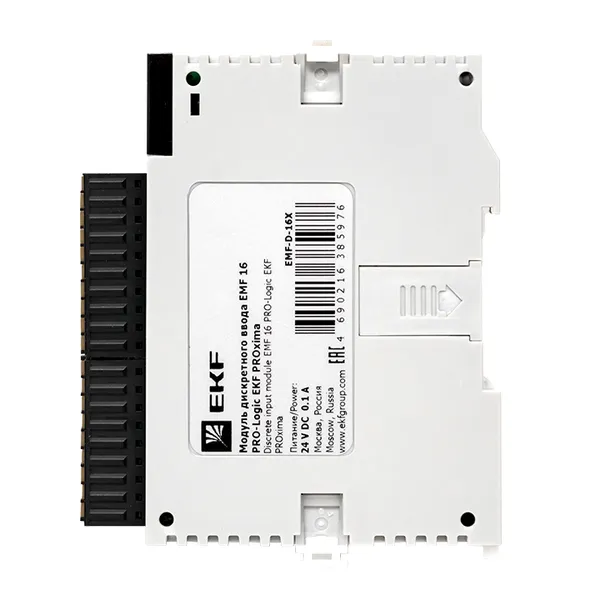

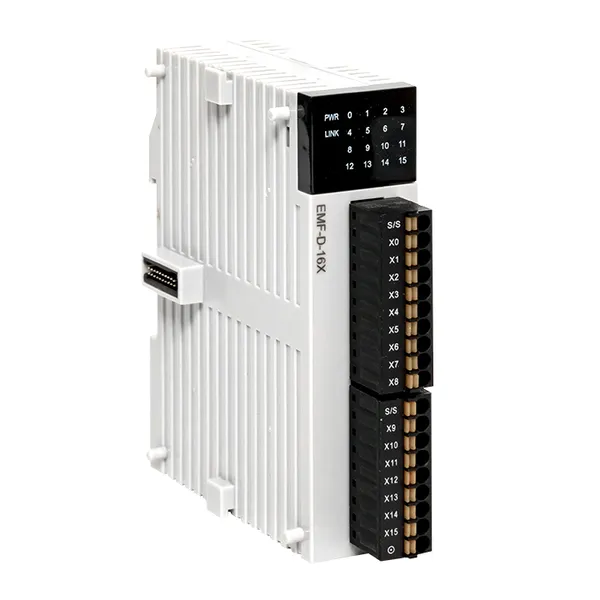

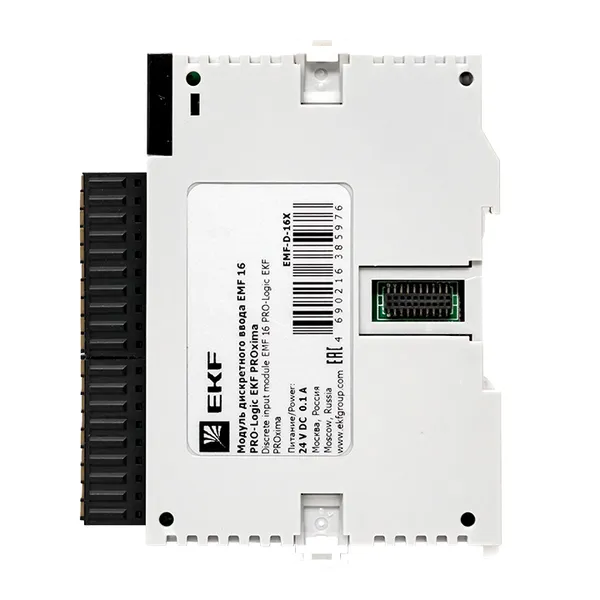

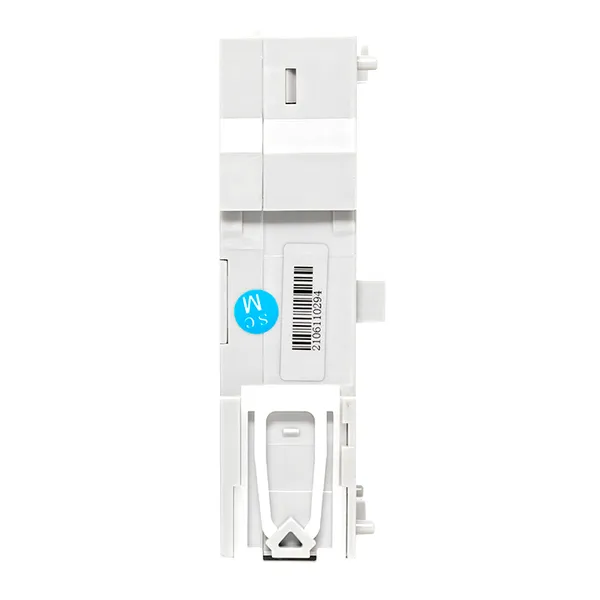

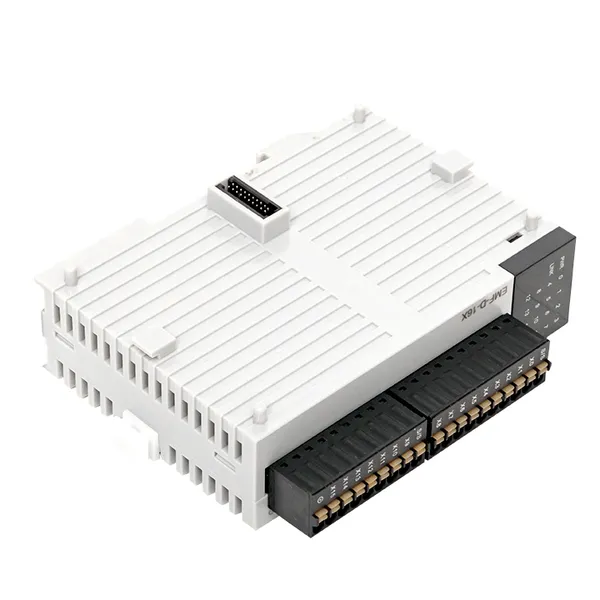

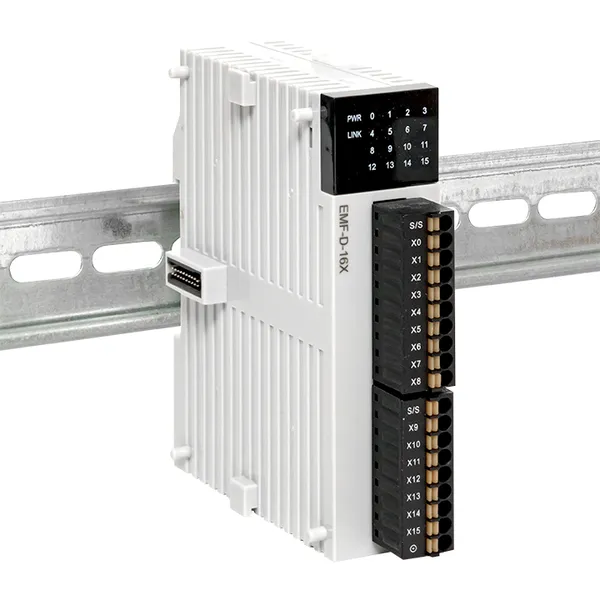

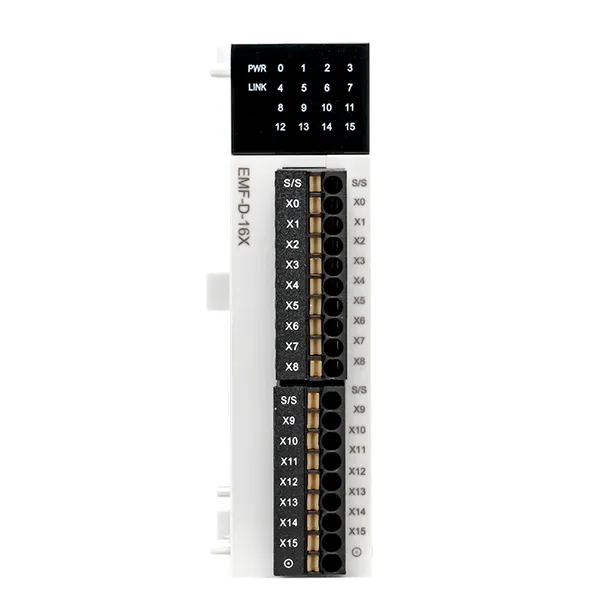

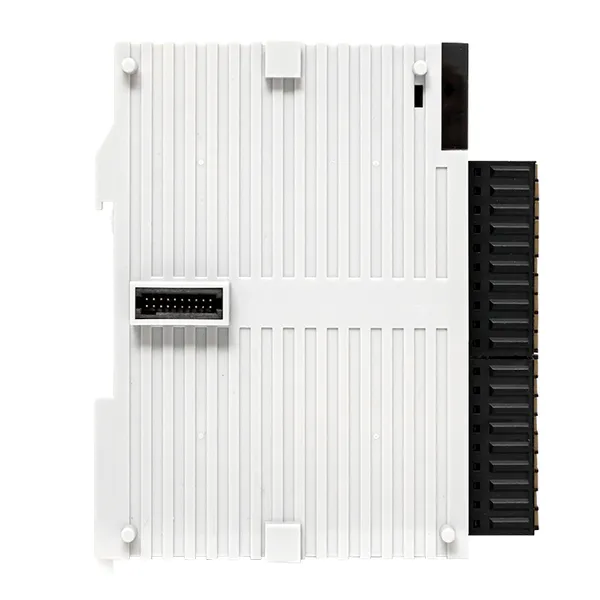

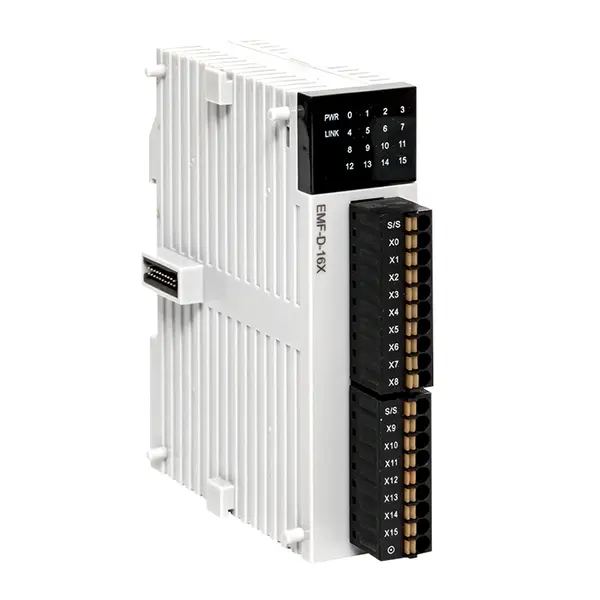

Модуль дискретного ввода EMF 16 PRO-Logic EKF

Артикул скопирован
Модуль дискретного ввода EMF 16 PRO-Logic EKF
Модуль дискретного ввода EMF 16 PRO-Logic EKF
Модуль дискретного ввода EMF 16 PRO-Logic EKF
Модуль дискретного ввода EMF 16 PRO-Logic EKF
Модуль дискретного ввода EMF 16 PRO-Logic EKF
Модуль дискретного ввода EMF 16 PRO-Logic EKF
Модуль дискретного ввода EMF 16 PRO-Logic EKF
Модуль дискретного ввода EMF 16 PRO-Logic EKF
Модуль дискретного ввода EMF 16 PRO-Logic EKF

Рекомендованная розничная цена 8 638 ₽ за шт

Базовая цена 11 518 ₽ за шт

Товар есть в наличии
Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

Статус Регулярная
Серия PRO-Logic
Разновидность устройства Локальный дискретный модуль
Тип питающего напряжения DC (постоян.)
Напряжение питания постоян. тока (DC), В 20,4...28,8
Количество цифров. входов 16
Количество HW-интерфейсов Industrial Ethernet 0
Количество HW-интерфейсов RS-485 0
Гарантийный срок хранения, лет 3
Есть штрихкод на каждой штуке товара Да
Гарантийный срок эксплуатации, лет 3
Тип вход. напряжения DC (постоян.)
Тип цифров. выхода Нет (без)
Поддержка протокола MODBUS Нет
Ширина, мм 25
Высота, мм 95
Глубина, мм 79
Поддержка протокола TCP/IP Нет
Сертифицировано по IEC 61508 Нет (без)
Гальваническая развязка Да
Вес, кг 0,2
Макс. потребл. мощность, Вт 4,8
Задержка при обмене сигналом, мс 0...5
Рабочая температура, °C 0...55
Количество HW-интерфейсов USB 0
Степень защиты (IP), передняя сторона IP20
С релейным выходом Нет
Тип подключения Соединение с пружинным зажимом
Возможность монтажа на рейку Да
Категория взрывобезопасности по газу Нет (без)
Категория взрывобезопасности по пыли Нет (без)
SIL согл. IEC 61508 2
Дополнит. исполннение (EX ia) Нет
Дополнит. исполнение (EX ib) Нет
Категория согл. EN 954-1 2
Монтаж на стену/непосредственная установка Нет
Уровень исполнения согл. EN ISO 13849-1 Уровень C
Предельно допуст. напряжение на входе, В 28,8...28,8
Конфигурируемые цифров. входы Да
Поддержка протокола ОВЕН Нет
DC напряжение на цифровом входе, В 20,4...28,8
Цифровой вход "СК" Нет
Цифровой вход "NPN" Да
Цифровой вход "PNP" Да
Цифровой вход "24В" Да
Цифровой вход "220В" Нет
Цифровой вход кондуктометрический Нет
Поддержка протокола DCON Нет
Минимальная длительность единичного входного импульса, мс 0,8
Количество "быстрых" цифровых входов (из общего количества) 0

Логистические параметры

Описание

Применение

  • С помощью ПЛК реализуется автоматизация любых технологических систем и процессов:
  • - Системы вентиляции, отопления, водоснабжения и водоподготовки
  • - Автоматический ввод резерва
  • - Конвейеры, фасовочные и упаковочные аппараты
  • - Автоматические системы дозирования веществ
  • - Станки, печи, котлы
  • - Системы автоматического управления освещением, дверьми, воротами и другими объектами

Документация и ПО

Документация и ПО

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.20840/22 (PDF, 458.1 КБ)

Сертификат об утверждении типа средств измерений 94919-25 (ZIP, 4.7 МБ)

Паспорта

Паспорт «Интерфейсные модули расширения PRO-Logic» (PDF, 355.9 КБ)

Паспорт «Тензометрические модули расширения PRO-Logic» (PDF, 383.0 КБ)

Паспорт «Дискретные и аналоговые модули расширения PRO-Logic» (PDF, 985.2 КБ)

Паспорт «Температурные модули расширения PRO-Logic» (PDF, 404.2 КБ)

Мастер-каталоги

Мастер-каталог, раздел «Программируемые логические контроллеры PRO-Logic EKF» (PDF, 753.7 КБ)

Руководства

Сетевая настройка ПК для подключения к PRO-Relay или PRO-Logic по Ethernet (PDF, 195.0 КБ)

Краткое руководство по программированию контроллеров PRO-Logic (PDF, 2.6 МБ)

Презентации

Презентация «Устройства PRO-Logic» (PDF, 3.1 МБ)

Программное обеспечение

Среда программирования «PRO-Logic master» (ZIP, 19.7 МБ)

3D-модели

3D-модели «PRO-Logic» (ZIP, 1.2 МБ)

Чертежи

Внешние виды устройств PRO-Logic (DWG, 290.6 КБ)

Референсы

Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)

Файлы для скачивания

Таблица регистров Modbus для контроллеров PRO-Logic (XLSX, 791.1 КБ)

Примеры программ управления для PRO-Logic (ZIP, 40.3 КБ)
