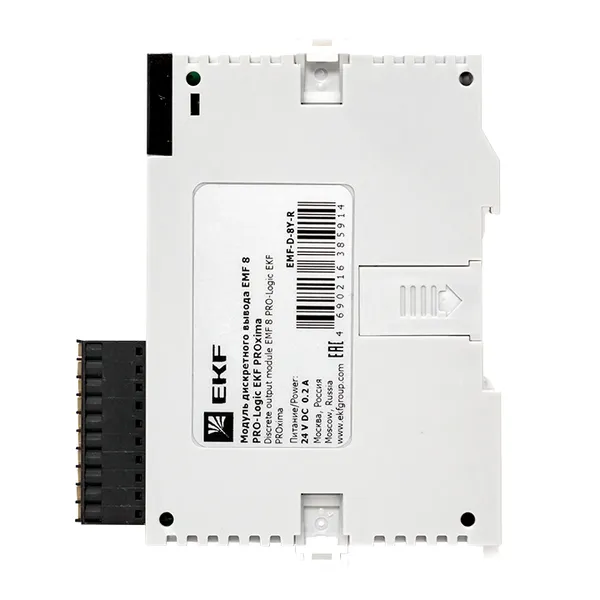

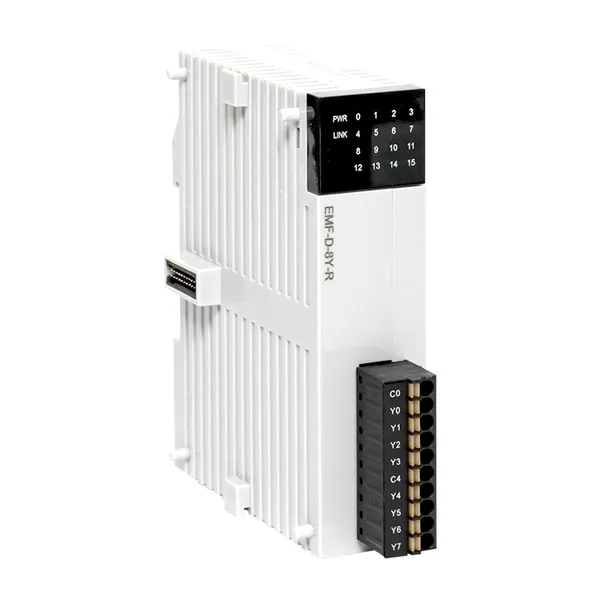

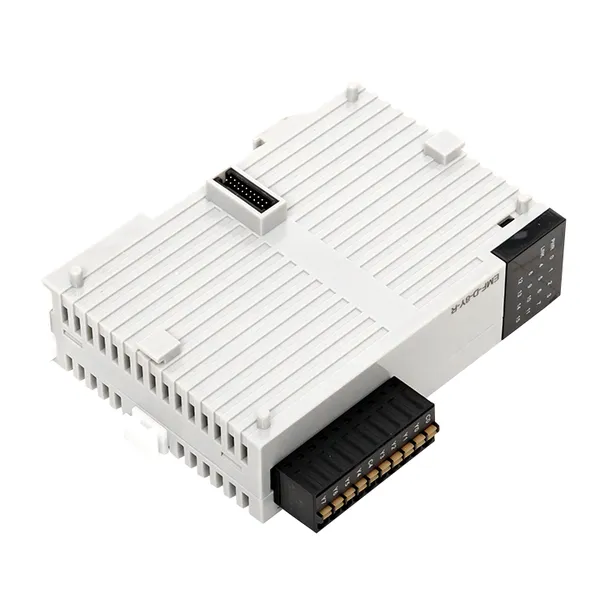

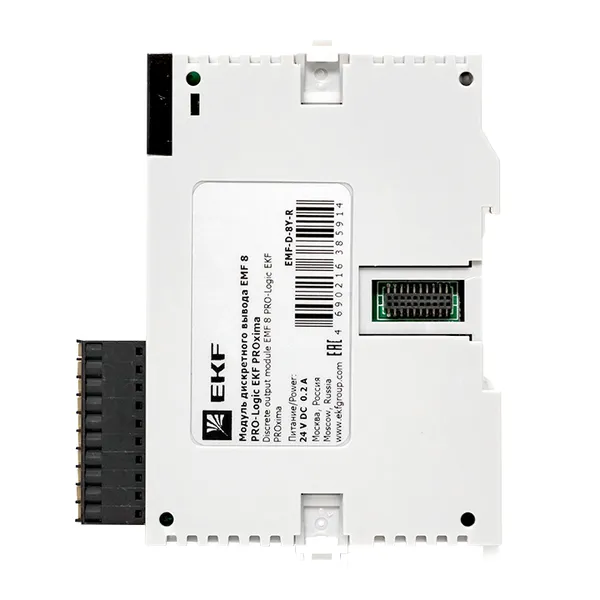

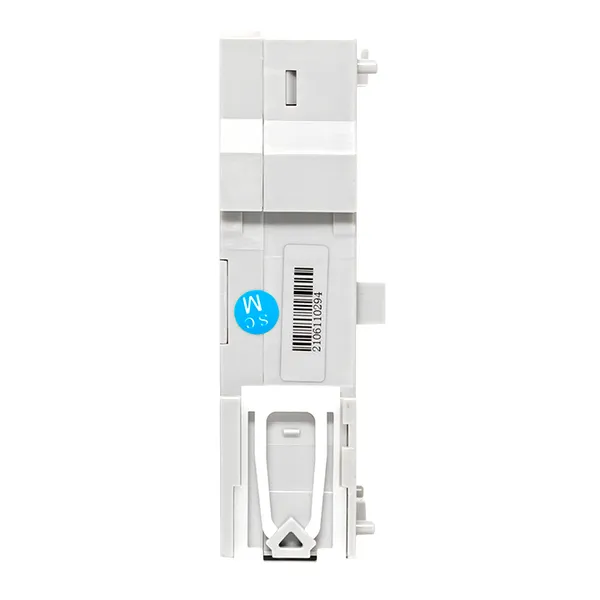

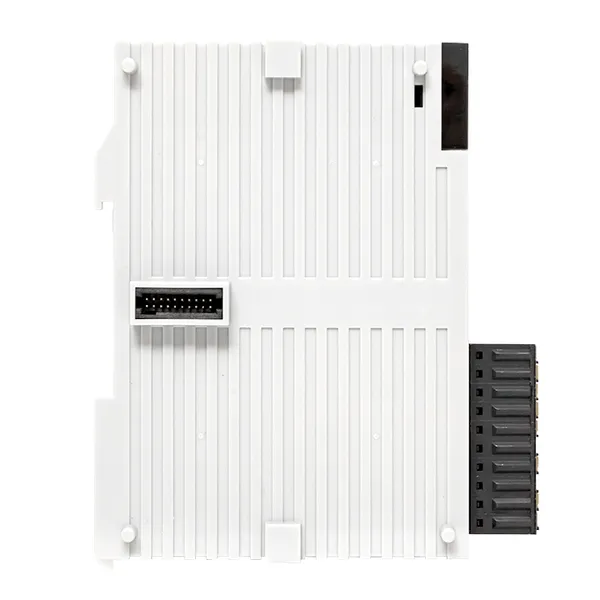

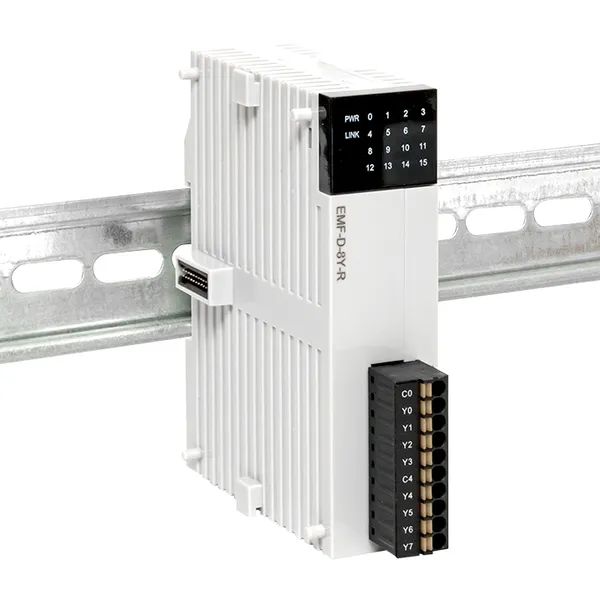

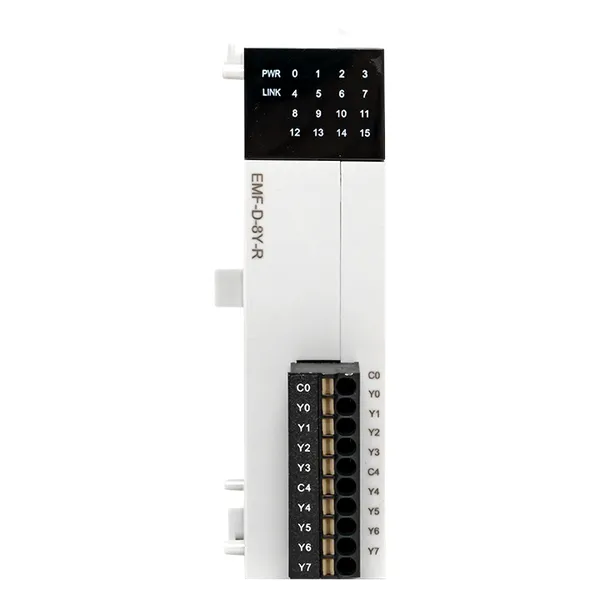

Модуль дискретного вывода EMF 8 PRO-Logic EKF

Артикул скопирован
Модуль дискретного вывода EMF 8 PRO-Logic EKF
Модуль дискретного вывода EMF 8 PRO-Logic EKF
Модуль дискретного вывода EMF 8 PRO-Logic EKF
Модуль дискретного вывода EMF 8 PRO-Logic EKF
Модуль дискретного вывода EMF 8 PRO-Logic EKF
Модуль дискретного вывода EMF 8 PRO-Logic EKF
Модуль дискретного вывода EMF 8 PRO-Logic EKF
Модуль дискретного вывода EMF 8 PRO-Logic EKF
Модуль дискретного вывода EMF 8 PRO-Logic EKF

Рекомендованная розничная цена 8 317 ₽ за шт

Базовая цена 11 089 ₽ за шт

Нет в наличии
на складах EKF
Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусВременно не производится
Количество цифров. выходов8
Гарантийный срок хранения, лет3
Есть штрихкод на каждой штуке товараДа
Гарантийный срок эксплуатации, лет3
Напряжение питания постоян. тока (DC), В20,4...28,8
Тип вход. напряженияDC (постоян.)
Тип цифров. выходаРеле
Тип питающего напряженияDC (постоян.)
Поддержка протокола MODBUSНет
Ширина, мм25
Высота, мм95
Глубина, мм79
Поддержка протокола TCP/IPНет
Сертифицировано по IEC 61508Нет (без)
Гальваническая развязкаДа
Вес, кг0,2
Макс. потребл. мощность, Вт4,8
Задержка при обмене сигналом, мс0...5
Рабочая температура, °C0...55
Количество HW-интерфейсов Industrial Ethernet0
Количество HW-интерфейсов RS-4850
Количество HW-интерфейсов USB0
Степень защиты (IP), передняя сторонаIP20
С релейным выходомДа
Выход. ток, А2
Возможна защита выходов от короткого замыканияНет
Тип подключенияСоединение с пружинным зажимом
Возможность монтажа на рейкуДа
Категория взрывобезопасности по газуНет (без)
Категория взрывобезопасности по пылиНет (без)
SIL согл. IEC 615082
Дополнит. исполннение (EX ia)Нет
Дополнит. исполнение (EX ib)Нет
Категория согл. EN 954-12
Монтаж на стену/непосредственная установкаНет
Уровень исполнения согл. EN ISO 13849-1Уровень C
Предельно допуст. напряжение на выходе, В0...250
Тип выход. напряженияAC/DC (перемен./постоян.)
Конфигурируемые цифров. выходыДа
Поддержка протокола ОВЕННет
DC напряжение на цифровом входе, В20,4...28,8
AC напряжение на цифровом выходе "Реле", В0...250
DC напряжение на цифровом выходе "Реле", В0...30
Ток на цифровом выходе "Реле", А0...5
Количество цифровых выходов "Реле"8
Количество цифровых выходов "Транзистор"0
Количество цифровых выходов "Симистор"0
Количество цифровых выходов "Управление внешним твердотельным реле"0
Цифровой выход "Реле"Да
Цифровой выход "Транзистор"Нет
Цифровой выход "Симистор"Нет
Цифровой выход "Управление внешним твердотельным реле"Нет
Поддержка протокола DCONНет
Минимальная длительность единичного входного импульса, мс0,8
Количество "быстрых" цифровых выходов (из общего количества)0

Логистические параметры

Описание

Применение

  • С помощью ПЛК реализуется автоматизация любых технологических систем и процессов:
  • - Системы вентиляции, отопления, водоснабжения и водоподготовки
  • - Автоматический ввод резерва
  • - Конвейеры, фасовочные и упаковочные аппараты
  • - Автоматические системы дозирования веществ
  • - Станки, печи, котлы
  • - Системы автоматического управления освещением, дверьми, воротами и другими объектами

Документация и ПО

Документация и ПО

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.20840/22 (PDF, 458.1 КБ)

Сертификат об утверждении типа средств измерений 94919-25 (ZIP, 4.7 МБ)

Паспорта

Паспорт «Тензометрические модули расширения PRO-Logic» (PDF, 383.0 КБ)

Паспорт «Дискретные и аналоговые модули расширения PRO-Logic» (PDF, 985.2 КБ)

Паспорт «Интерфейсные модули расширения PRO-Logic» (PDF, 355.9 КБ)

Паспорт «Температурные модули расширения PRO-Logic» (PDF, 404.2 КБ)

Мастер-каталоги

Мастер-каталог, раздел «Программируемые логические контроллеры PRO-Logic EKF» (PDF, 753.7 КБ)

Руководства

Сетевая настройка ПК для подключения к PRO-Relay или PRO-Logic по Ethernet (PDF, 195.0 КБ)

Краткое руководство по программированию контроллеров PRO-Logic (PDF, 2.6 МБ)

Презентации

Презентация «Устройства PRO-Logic» (PDF, 3.1 МБ)

Программное обеспечение

Среда программирования «PRO-Logic master» (ZIP, 20.0 МБ)

3D-модели

3D-модели «PRO-Logic» (ZIP, 1.2 МБ)

Чертежи

Внешние виды устройств PRO-Logic (DWG, 290.6 КБ)

Референсы

Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)

Файлы для скачивания

Таблица регистров Modbus для контроллеров PRO-Logic (XLSX, 791.1 КБ)

Примеры программ управления для PRO-Logic (ZIP, 40.3 КБ)

Видео

Применение

Применение в решениях

Список готовых решений, в которых применяется Модуль дискретного вывода EMF 8 PRO-Logic EKF
