Рекомендованная розничная цена 19 407 ₽ за шт
25 876 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус |
Временно не производится
|
| Серия | PRO-Logic |
| Разновидность устройства | Удалённый аналоговый модуль |
| Тип питающего напряжения | DC (постоян.) |
| Напряжение питания постоян. тока (DC), В | 20,4...28,8 |
| Количество аналог. входов | 0 |
| Количество аналог. выходов | 8 |
| Количество HW-интерфейсов Industrial Ethernet | 1 |
| Количество HW-интерфейсов RS-485 | 1 |
| Выход, по току | Да |
| Выход, по напряжению | Да |
| Конфигурируемые аналог. выходы | Да |
| Сертифицировано по IEC 61508 | Нет (без) |
| Ширина, мм | 93 |
| Высота, мм | 95 |
| Глубина, мм | 84 |
| Гальваническая развязка | Да |
| Вес, кг | 0,45 |
| Макс. потребл. мощность, Вт | 6 |
| Подходит для функций безопасности | Нет |
| Рабочая температура, °C | 0...55 |
| Количество HW-интерфейсов USB | 0 |
| Поддержка протокола TCP/IP | Да |
| Поддержка протокола MODBUS | Да |
| Степень защиты (IP), передняя сторона | IP20 |
| Тип подключения | Винтовое соединение |
| Возможность монтажа на рейку | Да |
| Категория взрывобезопасности по газу | Нет (без) |
| Категория взрывобезопасности по пыли | Нет (без) |
| SIL согл. IEC 61508 | 2 |
| Дополнит. исполннение (EX ia) | Нет |
| Дополнит. исполнение (EX ib) | Нет |
| Категория согл. EN 954-1 | 2 |
| Монтаж на стену/непосредственная установка | Да |
| Уровень исполнения согл. EN ISO 13849-1 | Уровень C |
| Поддержка протокола ОВЕН | Нет |
| Поддержка протокола DCON | Нет |
| Класс точности | 0,2 |
| Выходящий сигнал, конфигурируемый | Да |
| Разрядность аналог. выходов, бит | 12 |
| Термометр сопротивления 50M | Нет |
| Термометр сопротивления Pt50 | Нет |
| Термометр сопротивления 50П | Нет |
| Термометр сопротивления 100М | Нет |
| Термометр сопротивления 100П | Нет |
| Термометр сопротивления Ni100 | Нет |
| Термометр сопротивления 100H | Нет |
| Термометр сопротивления Cu500 | Нет |
| Термометр сопротивления 500М | Нет |
| Термометр сопротивления Pt500 | Нет |
| Термометр сопротивления 500П | Нет |
| Термометр сопротивления Ni500 | Нет |
| Термометр сопротивления 500H | Нет |
| Термометр сопротивления Cu1000 | Нет |
| Термометр сопротивления 1000М | Нет |
| Термометр сопротивления 1000П | Нет |
| Термометр сопротивления Ni1000 | Нет |
| Термометр сопротивления 1000H | Нет |
| Термометр сопротивления ТСМ гр.23 | Нет |
| Термопара типа ТВР (А-1) | Нет |
| Термопара типа ТВР (А-2) | Нет |
| Термопара типа ТВР (А-3) | Нет |
| Аналоговый вход 0-5 мА | Нет |
| Аналоговый вход 0-20 мА | Нет |
| Аналоговый вход 4-20 мА | Нет |
| Аналоговый вход 0-1 В | Нет |
| Аналоговый вход 0-10 В | Нет |
| Аналоговый вход ±1 В | Нет |
| Аналоговый вход ±50 мВ | Нет |
| Аналоговый вход 0-2 кОм | Нет |
| Аналоговый вход 0-4 кОм | Нет |
| Аналоговый вход 0-5 кОм | Нет |
| Аналоговый вход термоэлектрический преобразователь tP.tL | Нет |
| Аналоговый вход активное сопротивление 25-900 Ом | Нет |
| Аналоговый вход активное сопротивление 25-2000 Ом | Нет |
| Аналоговый вход активное сопротивление 25-5000 Ом | Нет |
| Напряжение питания аналогового выхода 0-10 В, В | 20,4...28,8 |
| Напряжение питания аналогового выхода 0(4)-20 мА, В | 20,4...28,8 |
| Количество аналоговых выходов 0-10 В | 8 |
| Количество аналоговых выходов 0(4)-20 мА | 8 |
| Аналоговый выход 0-10 В | Да |
| Аналоговый выход 0(4)-20 мА | Да |
| Количество аналоговых выходов 0-1 В | 0 |
| Аналоговый выход 0-1 В | Нет |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 24 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216662695 | 4690216662695 | 14690216662692 |
| Вес брутто, кг | 0.4400 | 0.4400 | 13.0000 |
| Объем, м³ | 0.00186900 | 0.00186900 | 0.06156800 |
| Длина, м | 0.1250 | 0.1250 | 0.5200 |
| Ширина, м | 0.1150 | 0.1150 | 0.3200 |
| Высота, м | 0.1300 | 0.1300 | 0.3700 |
Описание

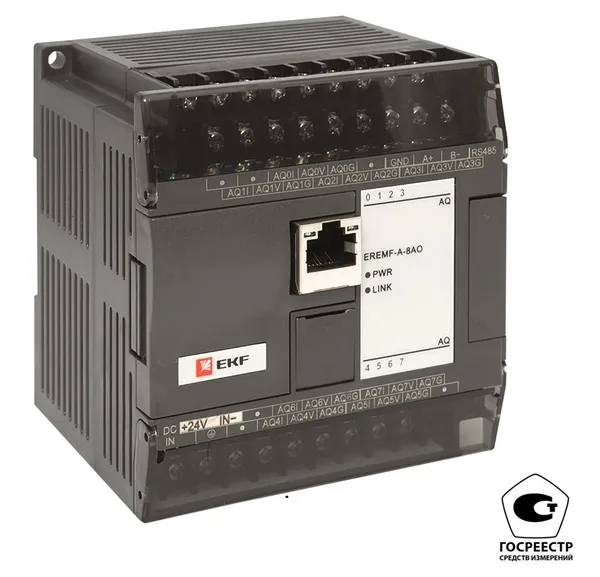

Модули ввода/вывода PRO-Logic с интерфейсами Ethernet и RS-485 предназначены для увеличения доступного количества входных и выходных сигналов для устройств любых производителей, в том числе для головных модулей PRO-Relay, PRO-Logic и панелей оператора PRO-Screen. Подключаются по интерфейсам Ethernet и / или RS-485 (Протоколы – Modbus TCP/RTU). Настраиваются в среде разработке – PRO-Logic master (Программное обеспечение доступно для скачивания в разделе «Документация и ПО» любого артикула). Напряжение питания: 24 В DC. Встроенные интерфейсы: 1 х Ethernet; 1 х RS-485. Устройства PRO-Logic находят широкое применение в следующих областях: Энергоснабжение и распределение энергии (АВР), отопление, вентиляция и кондиционирование, водоснабжение, водоподготовка и водоотведение, освещение, конвейеры, фасовочные и упаковочные аппараты, автоматические системы дозирования веществ, станки, печи, котлы, прочие технологические и производственные процессы.
Документация и ПО
Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.20840/22 (PDF, 458.1 КБ)
Сертификат об утверждении типа средств измерений 94919-25 (ZIP, 4.7 МБ)
Паспорт «Контроллеры программируемые модульные PRO-Logic» (PDF, 97.6 КБ)
Мастер-каталог, раздел «Модули ввода и вывода с интерфейсами PRO-Logic EKF» (PDF, 514.1 КБ)
Краткое руководство по программированию контроллеров PRO-Logic (PDF, 2.6 МБ)
Руководство по настройке модулей EREMF PRO-Logic (Содержит карту регистров Modbus) (PDF, 1.9 МБ)
Дискретные и аналоговые модули ввода и вывода PRO-Logic с интерфейсами RS-485 и Ethernet. Руководство по эксплуатации (PDF, 1.1 МБ)
Презентация «Устройства PRO-Logic» (PDF, 3.1 МБ)
Среда программирования «PRO-Logic master» (ZIP, 20.0 МБ)
3D-модели «PRO-Logic» (ZIP, 1.2 МБ)
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
