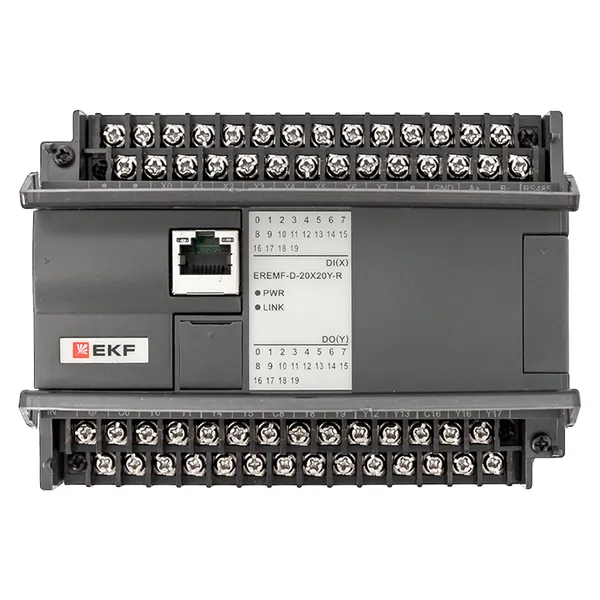

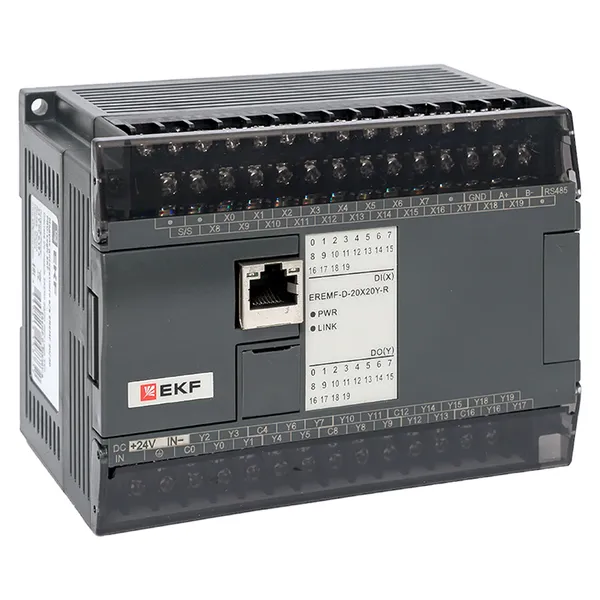

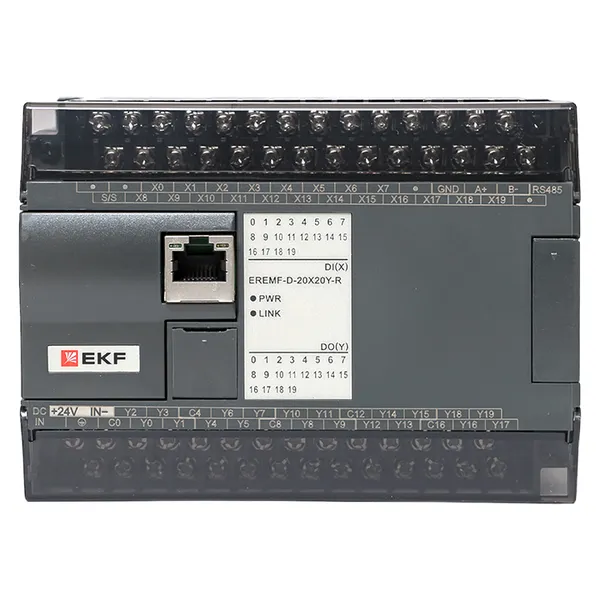

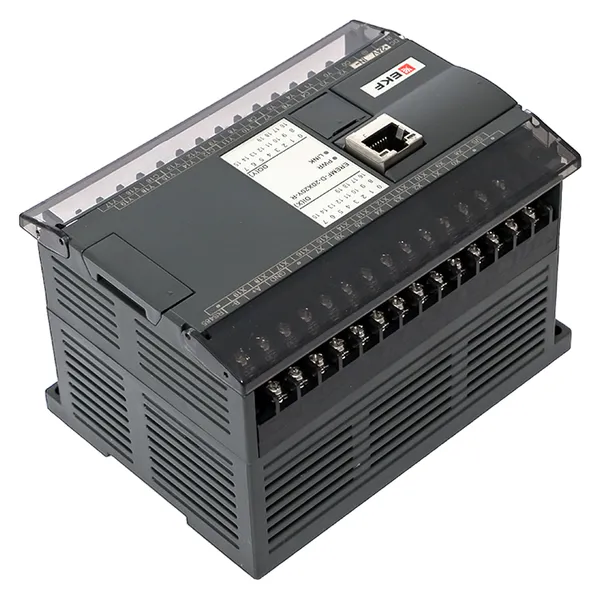

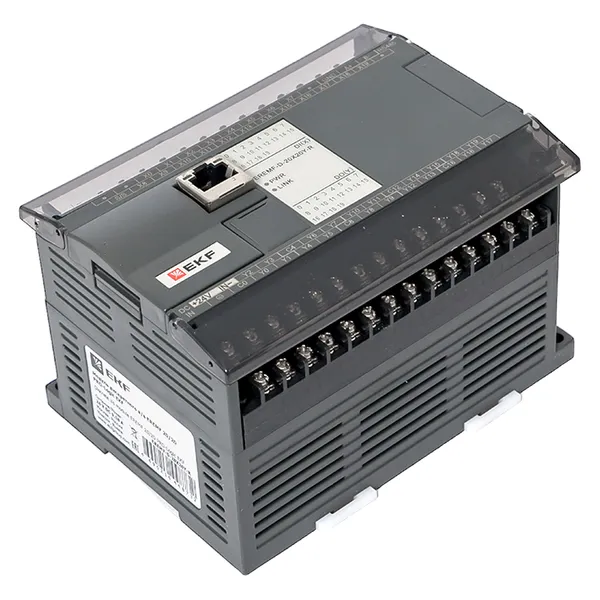

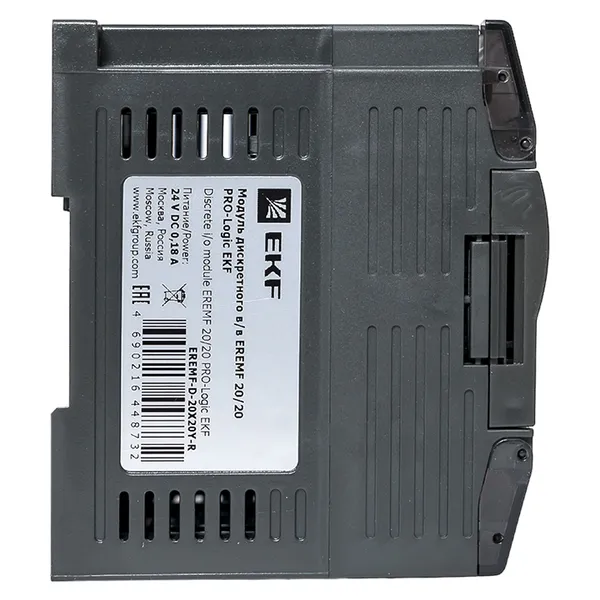

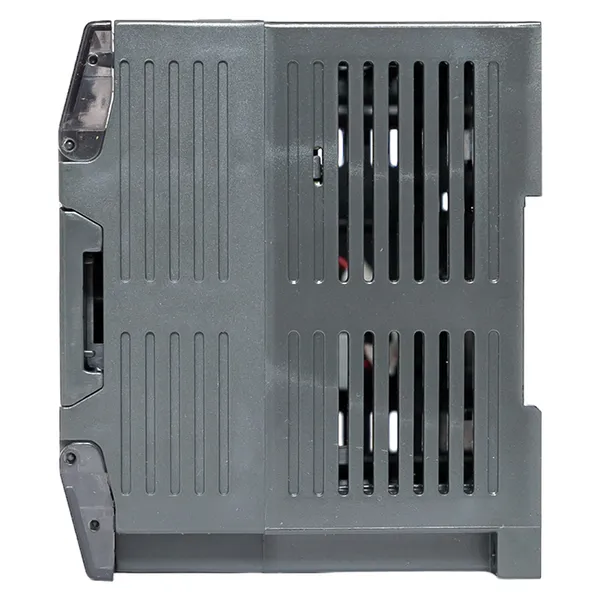

Модуль дискретного в/в EREMF 20/20 PRO-Logic EKF
/products/79E30170BA032CBAE75BA172E361ABD2.jpg)
/products/161C8A0E9A56734C1936D68598E8BD8E.jpg)
/products/7B7E70410110F91473F1BCDB287E5AF5.jpg)
/products/87CCB1B5A3DF47BFD3EBFD1EB516E39A.jpg)
/products/A86E6EF9CC8441559D247DE737AD0989.jpg)
/products/1A14A6C8B27F78ED019ACAC2E03D857E.jpg)
/products/F41F103ECCE3400DC291E8A208459E29.jpg)
/products/9B9F086EAB732AFD94D1E62C6ECA584B.jpg)
/products/F0C17A7B72A9442F3460D4795AEA524C.jpg)
/products/88AD81714356799AB50343D7AB253123.jpg)
/products/B6F13739AA037E6C2D948C9C1DA4A700.jpg)
/products/79E30170BA032CBAE75BA172E361ABD2.jpg)
/products/161C8A0E9A56734C1936D68598E8BD8E.jpg)
/products/7B7E70410110F91473F1BCDB287E5AF5.jpg)
/products/87CCB1B5A3DF47BFD3EBFD1EB516E39A.jpg)
/products/A86E6EF9CC8441559D247DE737AD0989.jpg)
/products/1A14A6C8B27F78ED019ACAC2E03D857E.jpg)
/products/F41F103ECCE3400DC291E8A208459E29.jpg)
/products/9B9F086EAB732AFD94D1E62C6ECA584B.jpg)
/products/F0C17A7B72A9442F3460D4795AEA524C.jpg)
/products/88AD81714356799AB50343D7AB253123.jpg)
/products/B6F13739AA037E6C2D948C9C1DA4A700.jpg)
Рекомендованная розничная цена 19 200 ₽ за шт
25 599 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Временно не производится
|
| Серия | PRO-Logic |
| Разновидность устройства | Удалённый дискретный модуль |
| Тип питающего напряжения | DC (постоян.) |
| Напряжение питания постоян. тока (DC), В | 20,4...28,8 |
| Количество цифров. входов | 20 |
| Количество цифров. выходов | 20 |
| Количество HW-интерфейсов Industrial Ethernet | 1 |
| Количество HW-интерфейсов RS-485 | 1 |
| Тип вход. напряжения | DC (постоян.) |
| Тип цифров. выхода | Реле |
| Гарантийный срок хранения, лет | 3 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации, лет | 3 |
| Сертифицировано по IEC 61508 | Нет (без) |
| Ширина, мм | 131 |
| Высота, мм | 95 |
| Глубина, мм | 84 |
| Гальваническая развязка | Да |
| Вес, кг | 0,6 |
| Макс. потребл. мощность, Вт | 4,3 |
| Задержка при обмене сигналом, мс | 0...5 |
| Рабочая температура, °C | 0...55 |
| Количество HW-интерфейсов USB | 0 |
| Поддержка протокола TCP/IP | Да |
| Поддержка протокола MODBUS | Да |
| Степень защиты (IP), передняя сторона | IP20 |
| С релейным выходом | Да |
| Выход. ток, А | 2 |
| Возможна защита выходов от короткого замыкания | Нет |
| Тип подключения | Винтовое соединение |

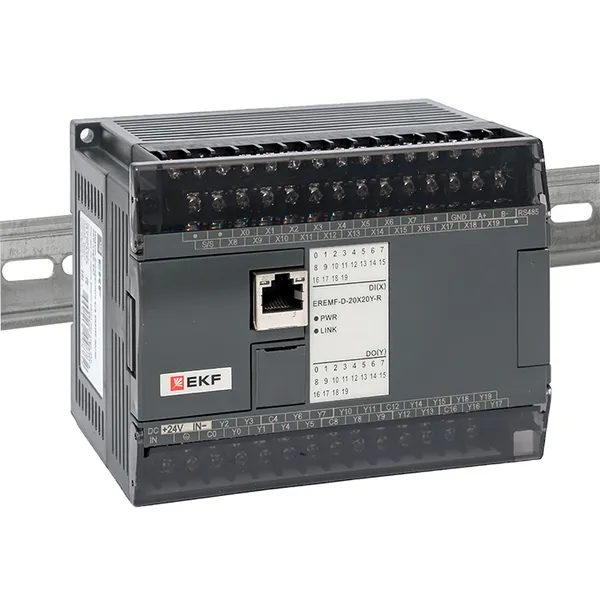

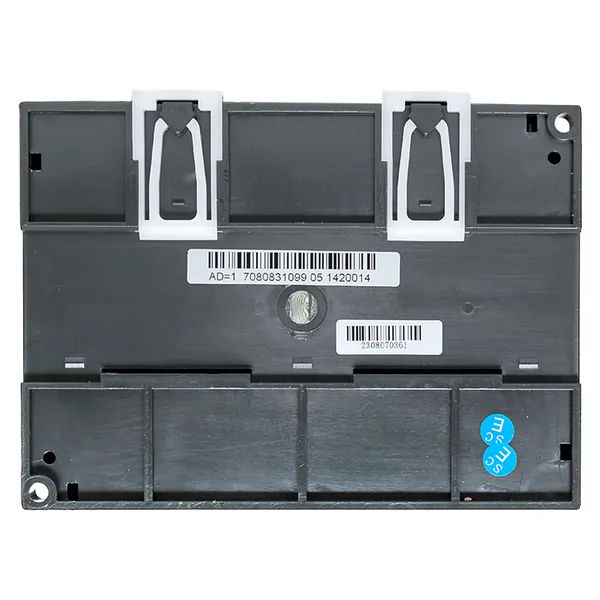

| Возможность монтажа на рейку | Да |
| Категория взрывобезопасности по газу | Нет (без) |
| Категория взрывобезопасности по пыли | Нет (без) |
| SIL согл. IEC 61508 | 2 |
| Дополнит. исполннение (EX ia) | Нет |
| Дополнит. исполнение (EX ib) | Нет |
| Категория согл. EN 954-1 | 2 |
| Монтаж на стену/непосредственная установка | Да |
| Уровень исполнения согл. EN ISO 13849-1 | Уровень C |
| Предельно допуст. напряжение на выходе, В | 0...250 |
| Предельно допуст. напряжение на входе, В | 28,8...28,8 |
| Тип выход. напряжения | AC/DC (перемен./постоян.) |
| Конфигурируемые цифров. входы | Да |
| Конфигурируемые цифров. выходы | Да |
| Поддержка протокола ОВЕН | Нет |
| DC напряжение на цифровом входе, В | 20,4...28,8 |
| Цифровой вход "СК" | Нет |
| Цифровой вход "NPN" | Да |
| Цифровой вход "PNP" | Да |
| Цифровой вход "24В" | Да |
| Цифровой вход "220В" | Нет |
| Цифровой вход кондуктометрический | Нет |
| AC напряжение на цифровом выходе "Реле", В | 0...250 |
| DC напряжение на цифровом выходе "Реле", В | 0...30 |
| Ток на цифровом выходе "Реле", А | 0...5 |
| Количество цифровых выходов "Реле" | 20 |
| Количество цифровых выходов "Транзистор" | 0 |
| Количество цифровых выходов "Симистор" | 0 |
| Количество цифровых выходов "Управление внешним твердотельным реле" | 0 |
| Цифровой выход "Реле" | Да |
| Цифровой выход "Транзистор" | Нет |
| Цифровой выход "Симистор" | Нет |
| Цифровой выход "Управление внешним твердотельным реле" | Нет |
| Поддержка протокола DCON | Нет |
| Минимальная длительность единичного входного импульса, мс | 0,8 |
| Количество "быстрых" цифровых входов (из общего количества) | 0 |
| Количество "быстрых" цифровых выходов (из общего количества) | 0 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 18 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216448732 | 4690216448732 | 14690216448739 |
| Вес брутто, кг | 0.6070 | 0.6070 | 11.7430 |
| Объем, м³ | 0.00258300 | 0.00258300 | 0.05887600 |
| Длина, м | 0.1670 | 0.1670 | 0.5290 |
| Ширина, м | 0.1300 | 0.1300 | 0.2960 |
| Высота, м | 0.1190 | 0.1190 | 0.3760 |
Описание
Документация и ПО
Документация и ПО
Сертификаты
Сертификат об утверждении типа средств измерений 94919-25 (ZIP, 4.7 МБ)
Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.20840/22 (PDF, 458.1 КБ)
Паспорта
Паспорт «Температурные модули ввода PRO-Logic с интерфейсами RS-485 и Ethernet» (PDF, 307.3 КБ)
Паспорт «Дискретные и аналоговые модули ввода и вывода PRO-Logic с интерфейсами RS-485 и Ethernet» (PDF, 959.7 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Модули ввода и вывода с интерфейсами PRO-Logic EKF» (PDF, 514.1 КБ)
Руководства
Руководство по настройке модулей EREMF PRO-Logic (Содержит карту регистров Modbus) (PDF, 1.9 МБ)
Краткое руководство по программированию контроллеров PRO-Logic (PDF, 2.6 МБ)
Презентации
Презентация «Устройства PRO-Logic» (PDF, 3.1 МБ)
Программное обеспечение
Среда программирования «PRO-Logic master» (ZIP, 19.7 МБ)
3D-модели
3D-модели «PRO-Logic» (ZIP, 1.2 МБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
