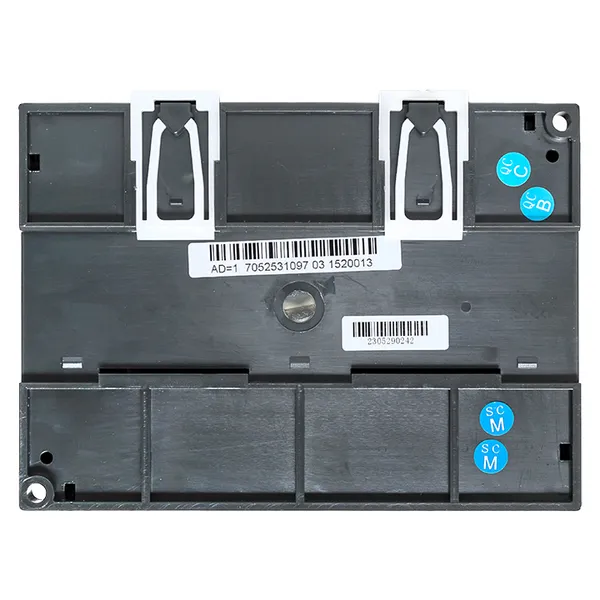

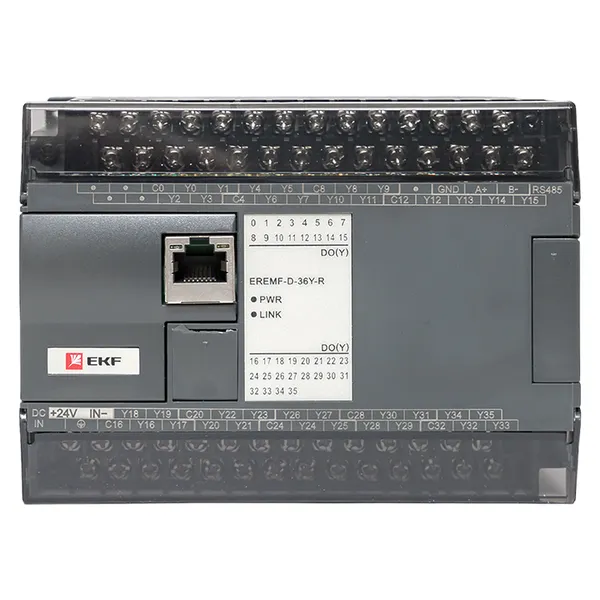

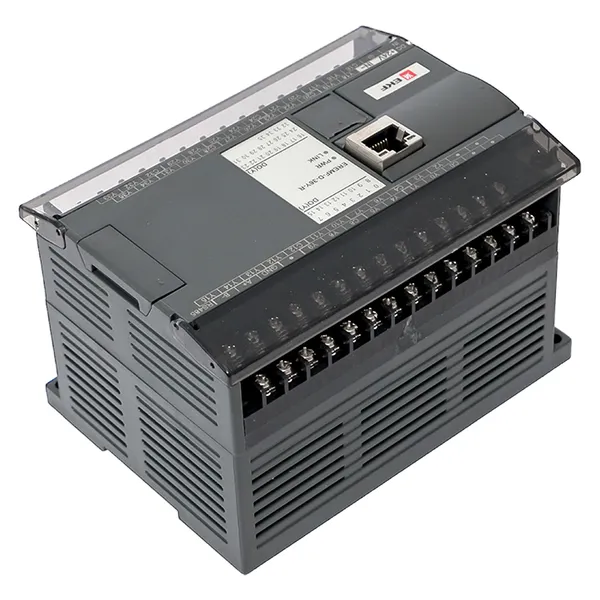

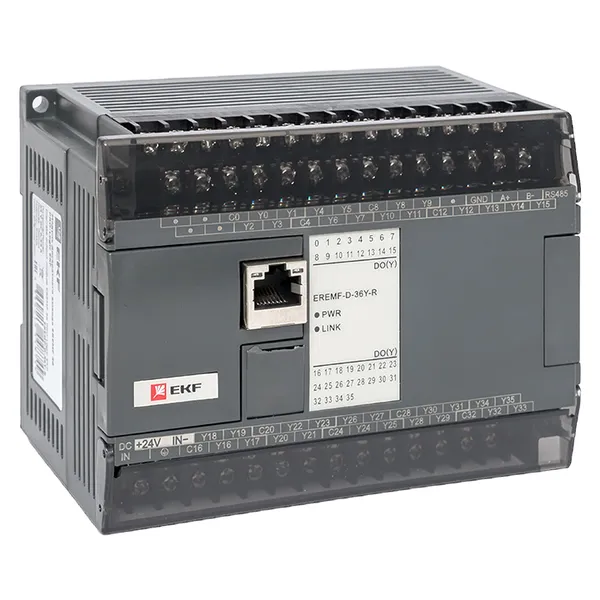

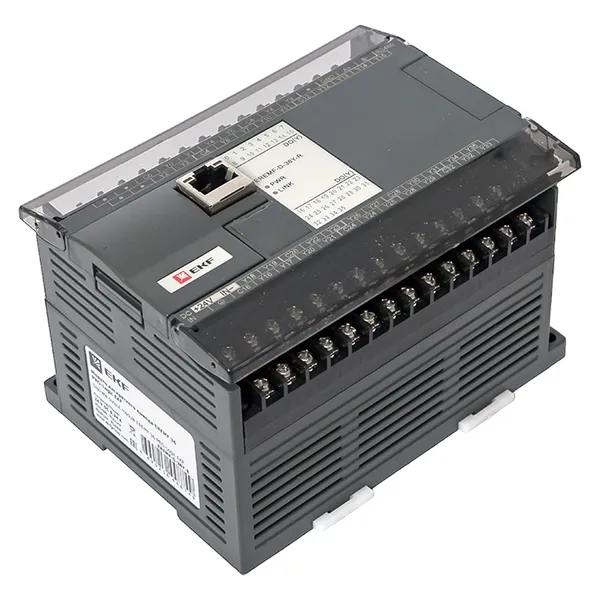

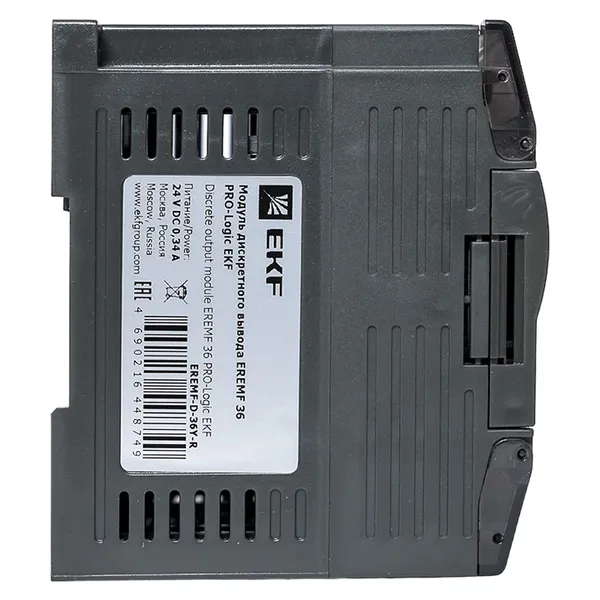

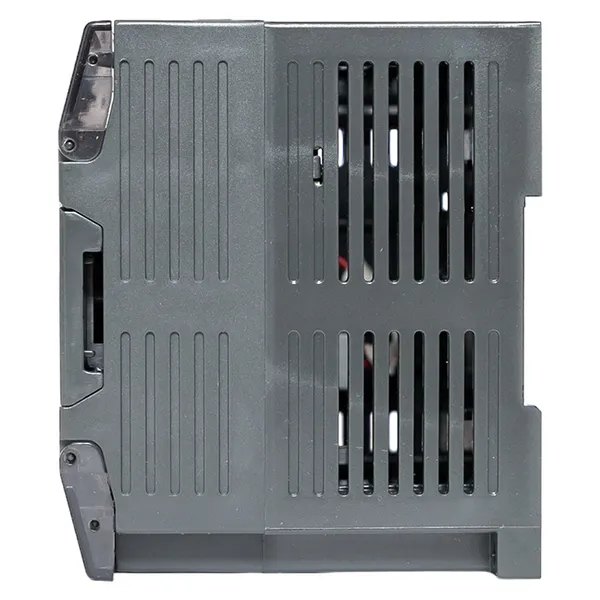

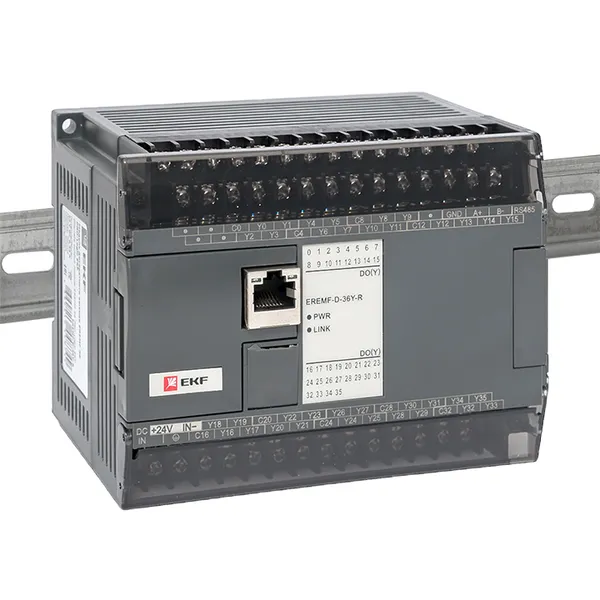

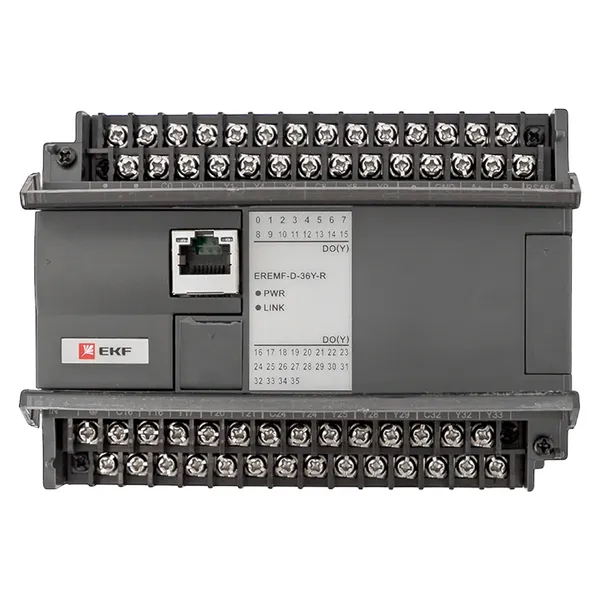

Модуль дискретного вывода EREMF 36 PRO-Logic EKF
/products/9A7E87E5BD7D770153AE713505406848.jpg)
/products/33F7D3F34BA11AA13ADA5E3578F86150.jpg)
/products/2BBAEDB417D7F5042B9000473FC855CB.jpg)
/products/88539F43DC5B42A86C526A5867A18BB6.jpg)
/products/9A76E0D494D800C2A32C6D2D9E564F77.jpg)
/products/88737FB72F61FA042D2C84E1813F2E4C.jpg)
/products/3AF6EC85B2E1A997019DCA7599B7150F.jpg)
/products/D0914357F7FA0F04DDFF3B562BBC1640.jpg)
/products/72AECCE0E000CE80705E9562357CF662.jpg)
/products/88AD81714356799AB50343D7AB253123.jpg)
/products/B6F13739AA037E6C2D948C9C1DA4A700.jpg)
/products/9A7E87E5BD7D770153AE713505406848.jpg)
/products/33F7D3F34BA11AA13ADA5E3578F86150.jpg)
/products/2BBAEDB417D7F5042B9000473FC855CB.jpg)
/products/88539F43DC5B42A86C526A5867A18BB6.jpg)
/products/9A76E0D494D800C2A32C6D2D9E564F77.jpg)
/products/88737FB72F61FA042D2C84E1813F2E4C.jpg)
/products/3AF6EC85B2E1A997019DCA7599B7150F.jpg)
/products/D0914357F7FA0F04DDFF3B562BBC1640.jpg)
/products/72AECCE0E000CE80705E9562357CF662.jpg)
/products/88AD81714356799AB50343D7AB253123.jpg)
/products/B6F13739AA037E6C2D948C9C1DA4A700.jpg)
Рекомендованная розничная цена 16 455 ₽ за шт
21 939 ₽ Базовая цена за шт
на складах EKF
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Временно не производится |
| Количество цифров. выходов | 36 |
| Тип вход. напряжения | DC (постоян.) |
| Тип цифров. выхода | Реле |
| Напряжение питания постоян. тока (DC), В | 20,4...28,8 |
| Гарантийный срок хранения, лет | 3 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации, лет | 3 |
| Сертифицировано по IEC 61508 | Нет (без) |
| Ширина, мм | 131 |
| Высота, мм | 95 |
| Глубина, мм | 84 |
| Гальваническая развязка | Да |
| Вес, кг | 0,55 |
| Макс. потребл. мощность, Вт | 8,1 |
| Задержка при обмене сигналом, мс | 0...5 |
| Рабочая температура, °C | 0...55 |
| Тип питающего напряжения | DC (постоян.) |
| Количество HW-интерфейсов Industrial Ethernet | 1 |
| Количество HW-интерфейсов RS-485 | 1 |
| Количество HW-интерфейсов USB | 0 |
| Поддержка протокола TCP/IP | Да |
| Поддержка протокола MODBUS | Да |
| Степень защиты (IP), передняя сторона | IP20 |
| С релейным выходом | Да |
| Выход. ток, А | 2 |
| Возможна защита выходов от короткого замыкания | Нет |
| Тип подключения | Винтовое соединение |
| Возможность монтажа на рейку | Да |
| Категория взрывобезопасности по газу | Нет (без) |
| Категория взрывобезопасности по пыли | Нет (без) |
| SIL согл. IEC 61508 | 2 |
| Дополнит. исполннение (EX ia) | Нет |
| Дополнит. исполнение (EX ib) | Нет |
| Категория согл. EN 954-1 | 2 |
| Монтаж на стену/непосредственная установка | Да |
| Уровень исполнения согл. EN ISO 13849-1 | Уровень C |
| Предельно допуст. напряжение на выходе, В | 0...250 |
| Тип выход. напряжения | AC/DC (перемен./постоян.) |
| Конфигурируемые цифров. выходы | Да |
| Поддержка протокола ОВЕН | Нет |
| DC напряжение на цифровом входе, В | 20,4...28,8 |
| AC напряжение на цифровом выходе "Реле", В | 0...250 |
| DC напряжение на цифровом выходе "Реле", В | 0...30 |
| Ток на цифровом выходе "Реле", А | 0...5 |
| Количество цифровых выходов "Реле" | 36 |
| Количество цифровых выходов "Транзистор" | 0 |
| Количество цифровых выходов "Симистор" | 0 |
| Количество цифровых выходов "Управление внешним твердотельным реле" | 0 |
| Цифровой выход "Реле" | Да |
| Цифровой выход "Транзистор" | Нет |
| Цифровой выход "Симистор" | Нет |
| Цифровой выход "Управление внешним твердотельным реле" | Нет |
| Поддержка протокола DCON | Нет |
| Минимальная длительность единичного входного импульса, мс | 0,8 |
| Количество "быстрых" цифровых выходов (из общего количества) | 0 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 18 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216448749 | 4690216448749 | 14690216448746 |
| Вес брутто, кг | 0.6480 | 0.6480 | 12.5640 |
| Объем, м³ | 0.00256400 | 0.00256400 | 0.05797000 |
| Длина, м | 0.1670 | 0.1670 | 0.5280 |
| Ширина, м | 0.1290 | 0.1290 | 0.2920 |
| Высота, м | 0.1190 | 0.1190 | 0.3760 |
