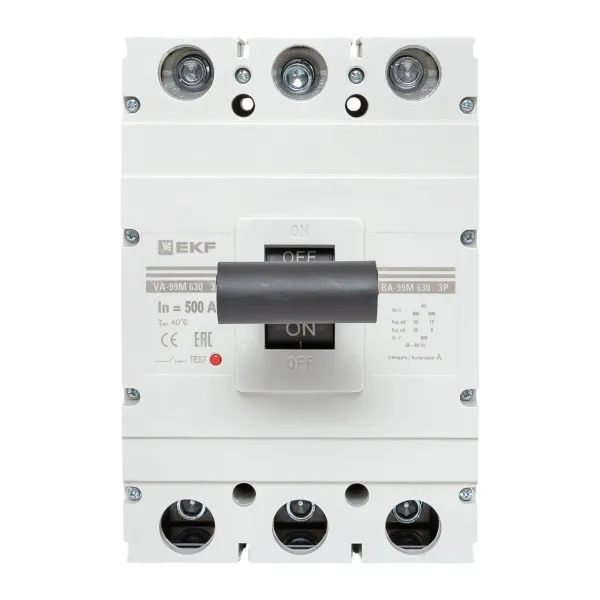

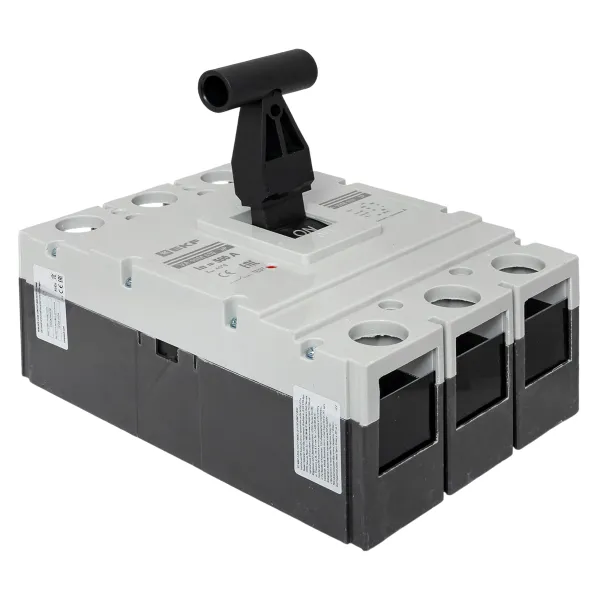

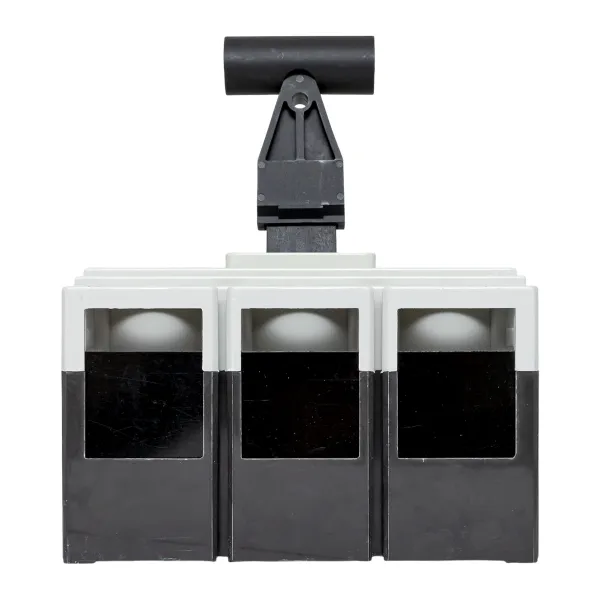

Выключатель автоматический ВА-99М 630/500А 3P 50кА EKF
31 811 ₽ за шт
42 415 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Серия продукции | ВА-99М |
Номин. продолжительный ток Iu, А | 500 |
Номин. напряжение, В | 400...690 |
Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 50 |
Диапазон установки расцепителя перегрузки, А | 500...500 |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 5000...5000 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 5000...5000 |
Рабочая отключающая способность, Ics, кА | 35 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Рычаг купольный |
Подходит для монтажа на DIN-рейку (Ω-типа) | Нет |
Встроенная защита от замыканий на землю | Нет |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Степень защиты (IP) | IP00 |
Количество полюсов | 3 |
Серия | PROxima |
Наличие сертификата ТРТС | Да |
Гарантийный срок хранения | 7 лет |
Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50030.2 (МЭК 60947-2) |
Прямой контракт | Нет |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 2 |
Единица хранения | Штука | Штука | Упаковка |
Штрих-код | 4607151482189 | 4607151482189 | 14607151482186 |
Вес брутто, кг | 7.1760 | 7.1760 | 17.0000 |
Объем, м³ | 0.01095400 | 0.01095400 | 0.02473575 |
Длина, м | 0.1950 | 0.1950 | 0.4300 |
Ширина, м | 0.3020 | 0.3020 | 0.2950 |
Высота, м | 0.1860 | 0.1860 | 0.1950 |
Описание
Описание

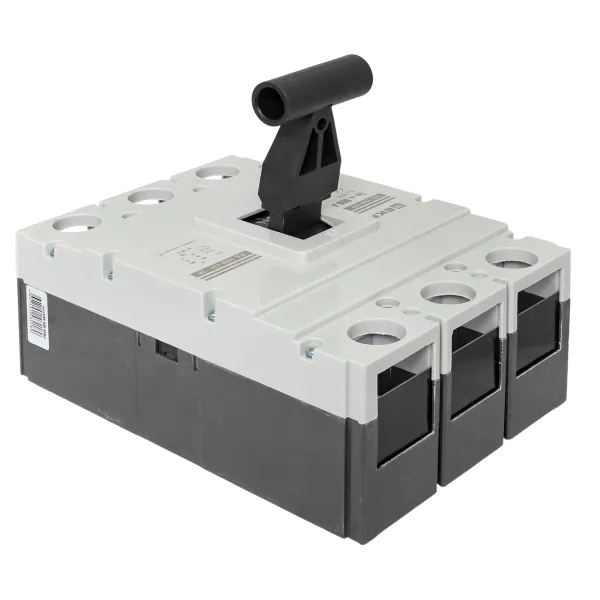

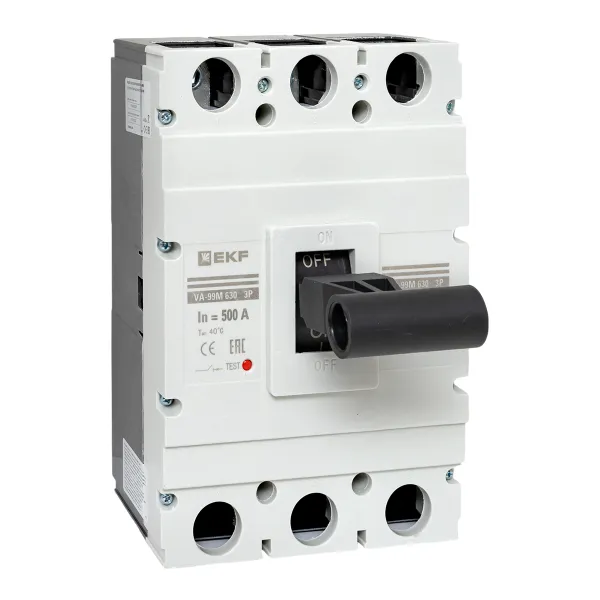

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Документация
Сертификаты
Сертификат (PDF, 13.9 МБ)
Паспорта
Паспорт "Выключатели автоматические ВА-99М EKF" (PDF, 1008.6 КБ)
Мастер-каталоги
Мастер-каталог "Выключатели автоматические ВА-99М EKF" (PDF, 1.4 МБ)
3D - модели
3Д - модель "ВА-99М-630 (400-630)" (STEP, 819.1 КБ)
