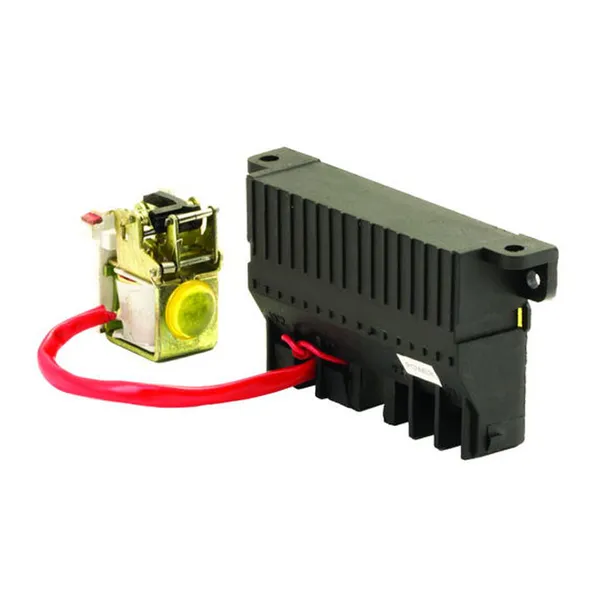

Расцепитель минимального напряжения к 230В AC ВА-99М 630 EKF PROxima
Рекомендованная розничная цена 3 595 ₽ за шт
Базовая цена 4 793 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Выключатели ВА-99М EKF PROxima с термомагнитным расцепителем могут комплектоваться дополнительными устройствами: независимыми расцепителями, расцепителями минимального напряжения, дополнительными и аварийными контактами, ручным поворотным приводом и электроприводом и др. Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99 EKF PROxima не входят. Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель ВА-99 EKF PROxima в соответствии с особенностями защищаемого объекта. Отвернув винты крепления фальш-панели, устанавливают в гнезда в корпусе выключателя необходимые расцепители и дополнительные контакты. Проводники от них аккуратно укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-накладки. Сборку производят в обратном порядке.
Применение
- Расцепитель независимый EKF. Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную или дистанционно при помощи электропривода.
- Расцепитель минимального напряжения EKF. Предназначен для отключения
- выключателя при снижении напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи менее 85% от номинального. Основным назначением минимального расцепителя является отключение электрооборудования при недопустимом для него снижении напряжения. Минимальный расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта
- кнопочного выключателя минимальный расцепитель отключит автоматический выключатель.
- Дополнительные контакты EKF. Предназначены для сигнализации о положении силовых контактов выключателя.
- Аварийные контакты EKF. Предназначен для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.
- Дополнительный + аварийный контакты EKF. Предназначены для сигнализации о положении силовых контактов выключателя + для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.
- Ручной поворотный привод EKF. Предназначен для преобразования вращательного движения в поступательное при управлении автоматическим выключателем. Привод закрепляется непосредственно на выключателе, а поворотная рукоятка на двери распределительного устройства служит для оперирования выключателем через дверь.
- Моторный привод ВА-99М EKF. Предназначен для включения/выключения автоматических выключателей. Механизм с взводящим приводом автоматически подготавливает пружинную систему. Запасенная в процессе отключения автомата энергия затем используется для его включения.
- Механическая взаимная блокировка двух ВА-99М EKF. Предназначена для исключения одновременного включения автоматических силовых выключателей ВА-99М EKF в схемах ручного ввода резерва.
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Тип изделия | Расцепитель минимального напряжения |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 196...253 |
| Тип напряжения управления | AC (перемен.) |
| С задержкой | Нет |
| Тип подключения | Соединение с винтовым-/пружинным зажимом |
| Подходит для силового выключателя | Да |
| Серия | PROxima |
| Подходит для выключателя-разъединителя | Нет |
| Подходит для реле перегрузки | Нет |
| Подходит для защитного выключателя двигателя | Нет |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Количество переключающих (перекидных) контактов | 0 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 5 | 20 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216124445 | 4690216126647 | 24690216124449 |
| Вес брутто, кг | 0.1600 | 0.8380 | 3.6820 |
| Объем, м³ | 0.00056200 | 0.00206200 | 0.01635300 |
| Длина, м | 0.0960 | 0.1790 | 0.3950 |
| Ширина, м | 0.1010 | 0.1440 | 0.2250 |
| Высота, м | 0.0580 | 0.0800 | 0.1840 |
Документация
Документация
Сертификаты
Сертификат (PDF, 2.2 МБ)
Паспорта
Паспорт (PDF, 231.4 КБ)
Мастер-каталоги
Мастер-каталог "Дополнительные устройства для ВА-99M EKF" (PDF, 1.0 МБ)
3D - модели
3D-модели "Механическая взаимная блокировка ВА-99М" (7Z, 214.1 КБ)
3D-модели "Ручной поворотный привод" (7Z, 710.5 КБ)
3D-модель "Моторный привод ВА-99М 250А 230В АС" (STEP, 471.6 КБ)
Видео
