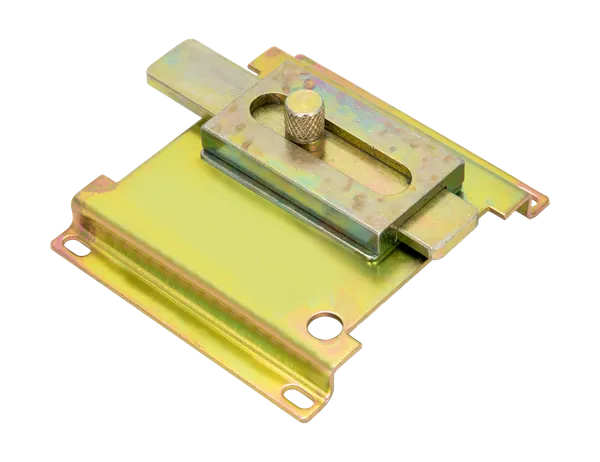

Механическая взаимная блокировка 2-х ВА-99М 630 3P EKF
/products/3648D049E220DE8684F49145C0555789.png)
/products/3648D049E220DE8684F49145C0555789.png)
Рекомендованная розничная цена 5 181 ₽ за шт
Базовая цена 6 907 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Тип изделия | Механическая блокировка |
| Количество полюсов | 3 |
| Серия | EKF |
| Способ монтажа | Винтовой (-ое) |
| Подходит для выключателя-разъединителя | Нет |
| Подходит для реле перегрузки | Нет |
| Тип компонента/запасной части | Механическая блокировка |
| Номин. ток, А | 400 |
| Номин. напряжение, В | 690 |
| Подходит для количества полюсов | 3 |
| Гибкий (-ая) | Нет |
| Самоклеящ-ся крепление | Нет |
| С монтажной платой/панелью | Да |
| Способ подключения | Винтовой |
| Тип напряжения | AC (перемен.) |
| С корпусом | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 10 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216488530 | 4690216488530 | 14690216488537 |
| Вес брутто, кг | 1.0100 | 1.0100 | 10.4210 |
| Объем, м³ | 0.00215000 | 0.00215000 | 0.00239000 |
| Длина, м | 0.2140 | 0.2140 | 0.4100 |
| Ширина, м | 0.2450 | 0.2450 | 0.2650 |
| Высота, м | 0.0410 | 0.0410 | 0.0220 |
Описание
Описание
В линейке семь габаритов автоматов. Для каждого габарита свои аксессуары. **Аксессуары для ВА-99М с термомагнитным расцепителем**: * Аварийный контакт * Дополнительный и аварийный контакты * Расцепитель минимального напряжения * Независимый расцепитель * Расширители выводов * Ручной поворотный привод * Электропривод * Механическая взаимоблокировка **Способ установки**: дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальшпанелью. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальшпанели. Сборку производят в обратном порядке. Для **ВА-99М с электронным расцепителем** доступны аварийный и дополнительный контакты.
Документация
Документация
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-99M EKF» (PDF, 1.0 МБ)
Презентации
Презентация «Установка аксессуаров в автоматические выключатели в литом корпусе» (PDF, 1.3 МБ)
3D-модели
3D-модель «Моторный привод ВА-99М 250А 230В АС» (STEP, 471.6 КБ)
3D-модели «Механическая взаимная блокировка ВА-99М» (7Z, 214.1 КБ)
3D-модели «Ручной поворотный привод» (7Z, 710.5 КБ)
