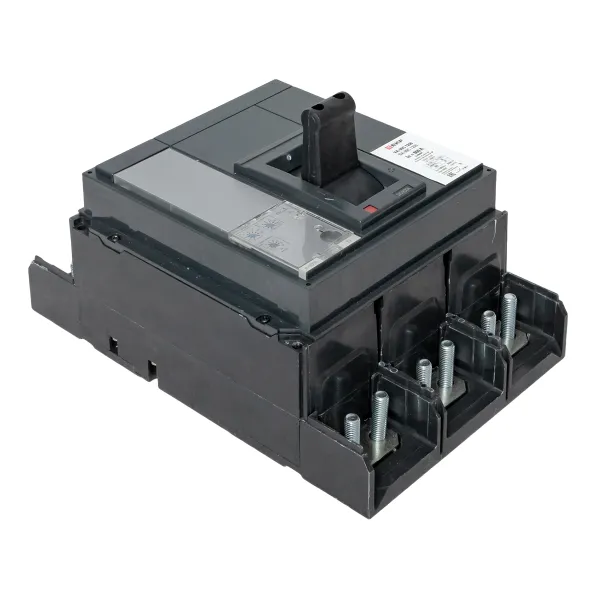

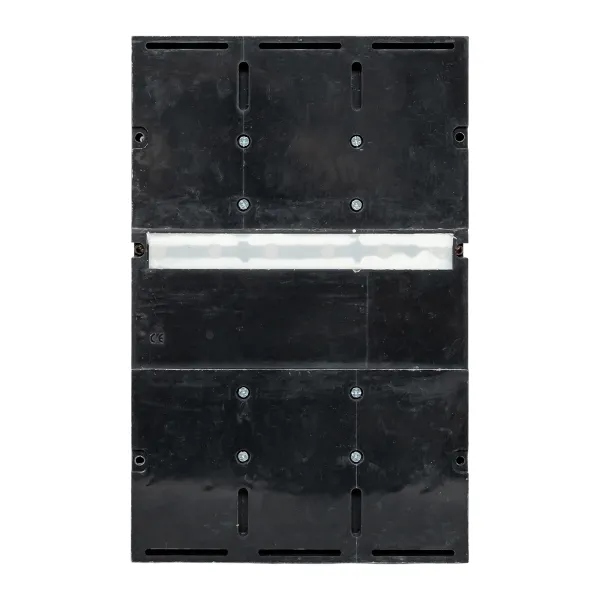

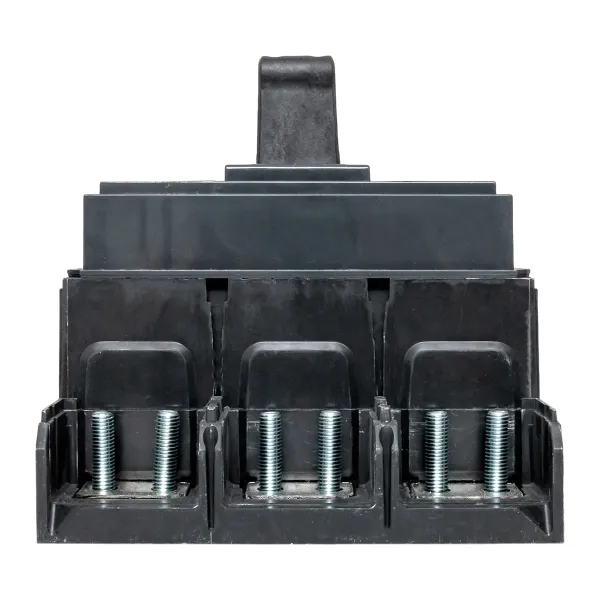

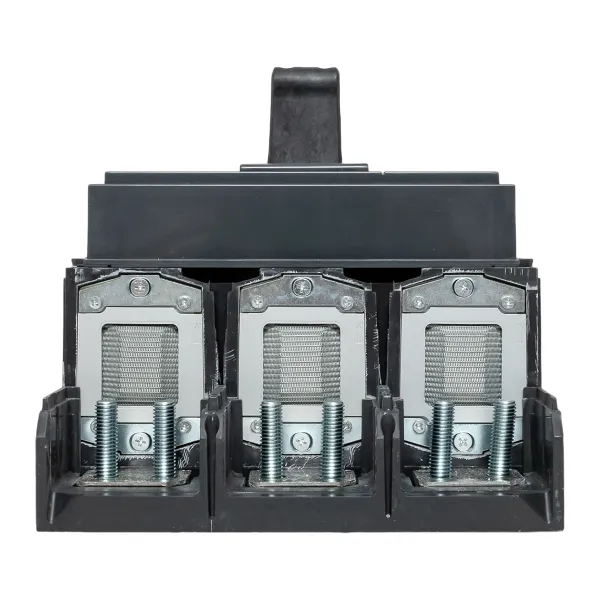

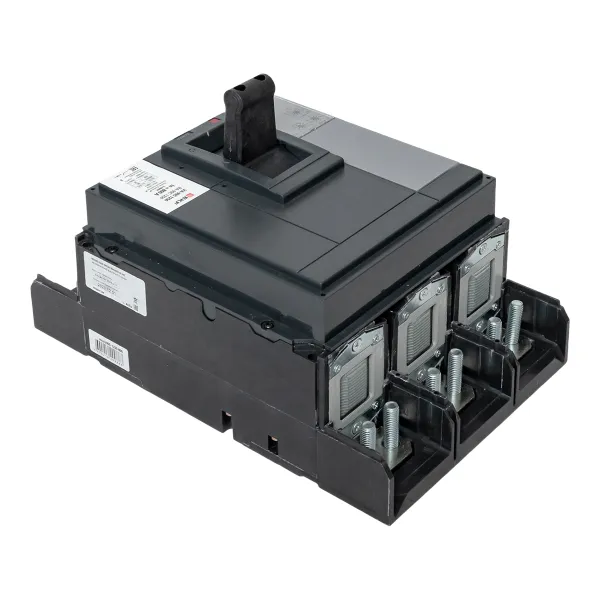

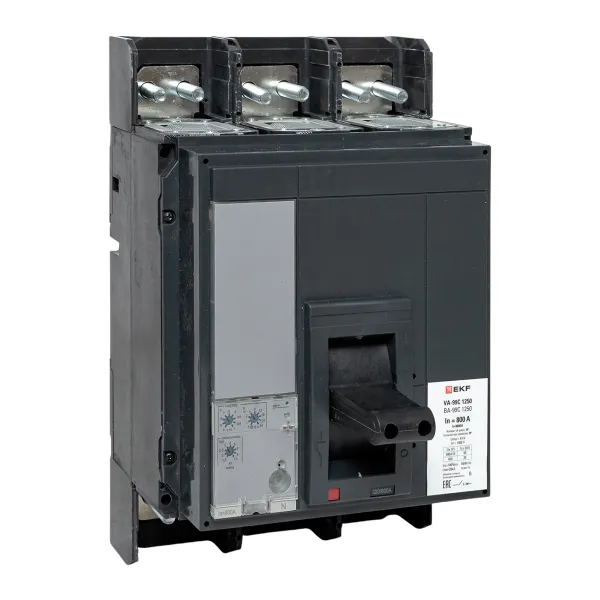

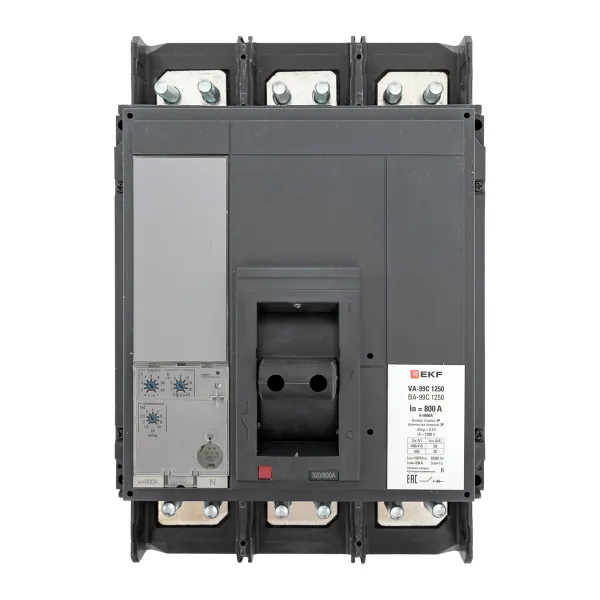

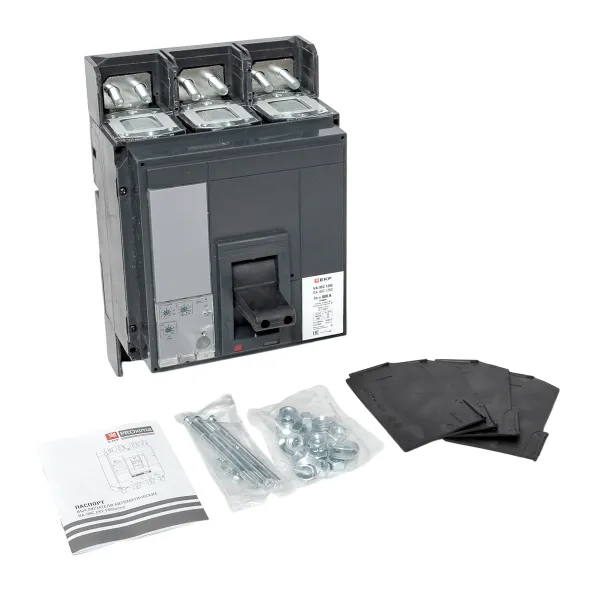

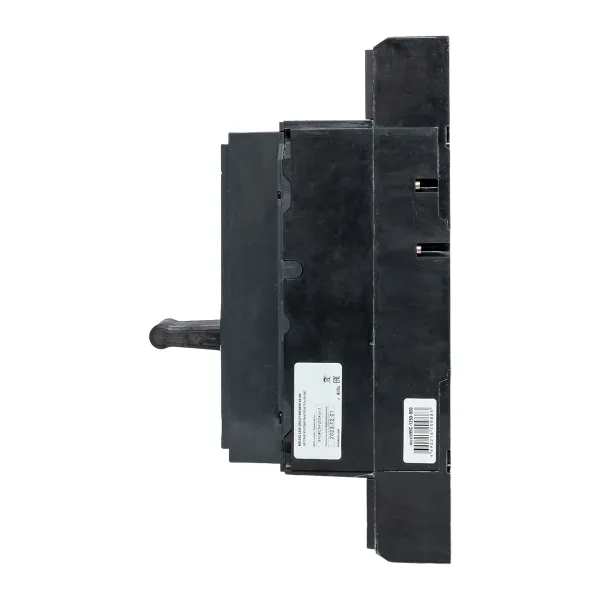

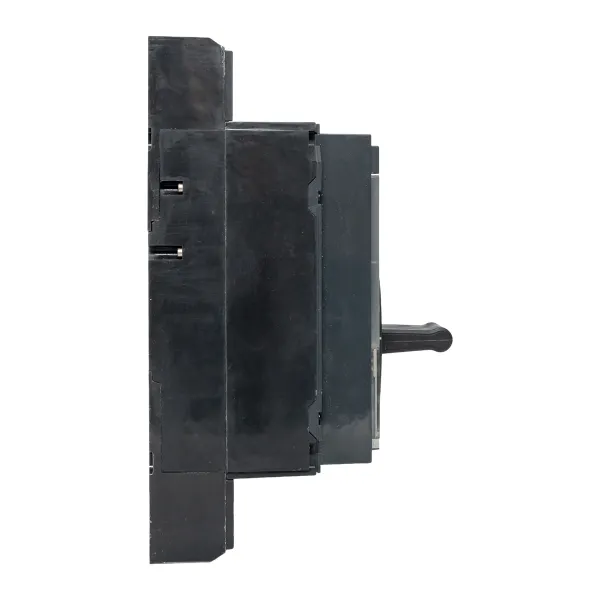

Выключатель автоматический ВА-99C 1250/800А 3P 50кА EKF
Рекомендованная розничная цена 154 462 ₽ за шт
205 950 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Серия продукции | ВА-99C |
Номин. продолжительный ток Iu, А | 800 |
Номин. напряжение, В | 400...690 |
Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 50 |
Диапазон установки расцепителя перегрузки, А | 288...800 |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 480...800 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 800...801 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Рычаг купольный |
Подходит для монтажа на DIN-рейку (?-типа) | Нет |
Встроенная защита от замыканий на землю | Нет |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Степень защиты (IP) | IP00 |
Количество полюсов | 3 |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216209883 | 4690216209883 | 4690216209883 |
Вес брутто, кг | 12.2130 | 12.2130 | 12.2130 |
Объем, м³ | 0.01982000 | 0.01982000 | 0.01982000 |
Длина, м | 0.3690 | 0.3690 | 0.3690 |
Ширина, м | 0.2510 | 0.2510 | 0.2510 |
Высота, м | 0.2140 | 0.2140 | 0.2140 |
Описание
Описание
Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Документация
Сертификаты
Сертификат (PDF, 13.9 МБ)
Паспорта
Паспорт "Выключатели автоматические ВА-99С EKF" (PDF, 2.0 МБ)
Мастер-каталоги
Мастер-каталог "Выключатели автоматические серии ВА-99С EKF" (PDF, 1.4 МБ)
3D - модели
3Д - модель ВА-99С-(1250-1600) (STEP, 601.4 КБ)
