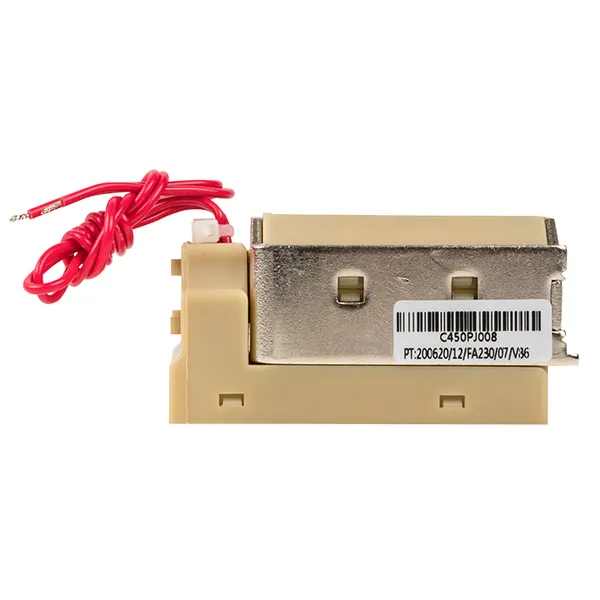

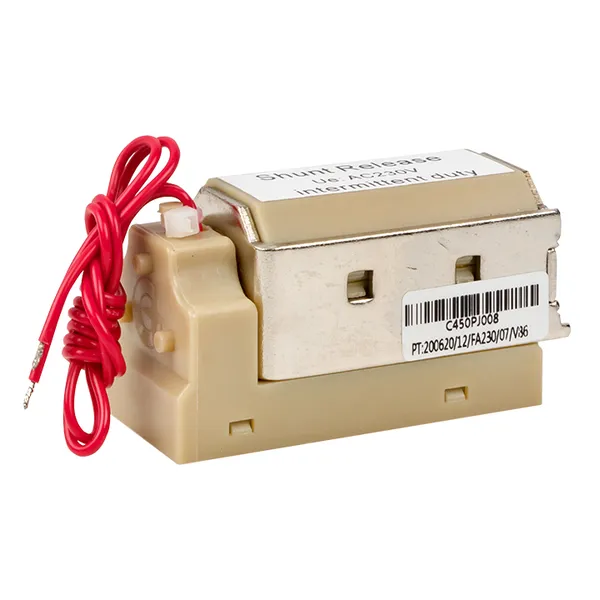

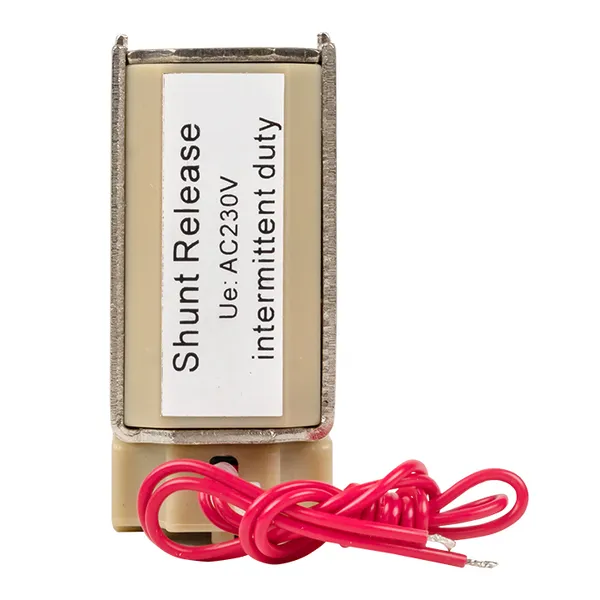

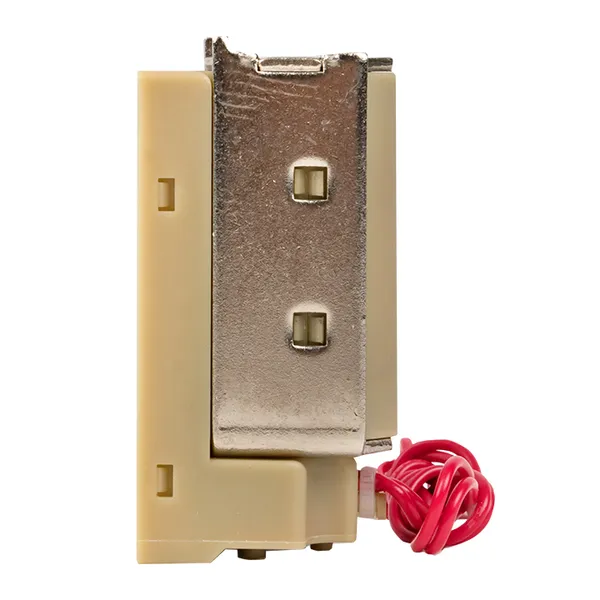

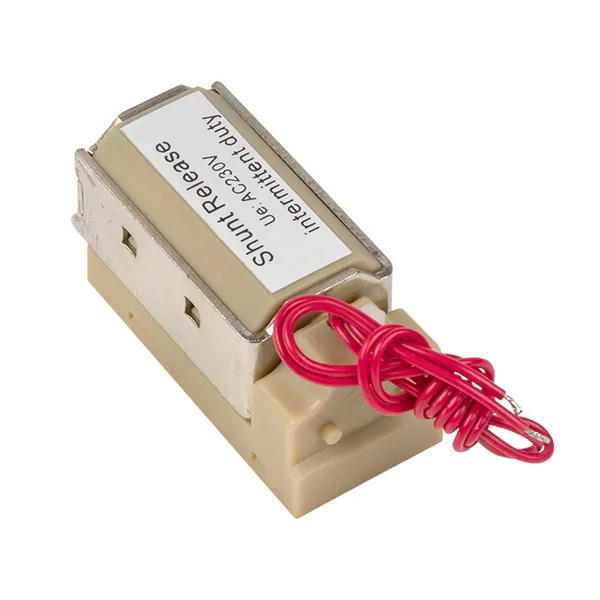

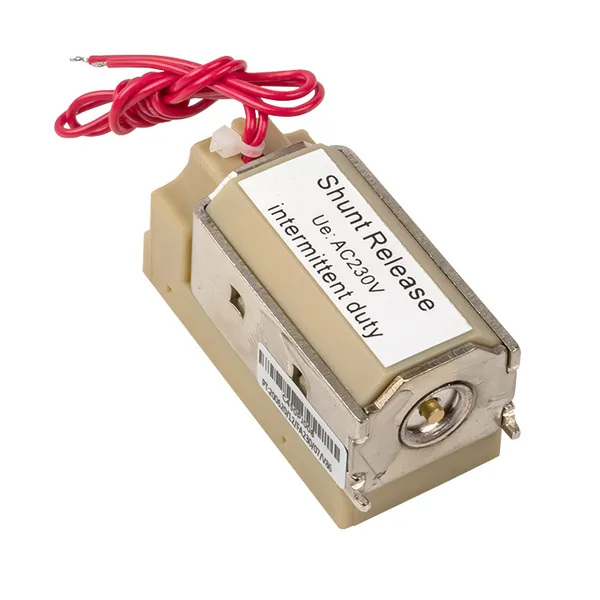

Расцепитель независимый к ВА-99С MX 1250А EKF

Артикул скопирован
Расцепитель независимый к ВА-99С MX 1250А EKF
Расцепитель независимый к ВА-99С MX 1250А EKF
Расцепитель независимый к ВА-99С MX 1250А EKF
Расцепитель независимый к ВА-99С MX 1250А EKF
Расцепитель независимый к ВА-99С MX 1250А EKF
Расцепитель независимый к ВА-99С MX 1250А EKF

Рекомендованная розничная цена 24 907 ₽ за шт

33 209 ₽ Базовая цена за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
Тип изделияНезависимый расцепитель
Номин. напряжение питания цепи управления Us AC 50 Гц, В161...253
Подходит для выключателя-разъединителяДа
Подходит для реле перегрузкиНет
Тип подключенияПлоский штекерный разъем
Подходит для силового выключателяДа
Тип напряжения управленияAC (перемен.)

Логистические параметры

Описание

Описание

**Для всех габаритов:** * Дополнительный и аварийный контакты * Независимый расцепитель (до 630 А и для 1250 А разные) * Расцепитель минимального напряжения (кроме 1250 А) * Расширители выводов * Электропривод * Межфазные перегородки * Соединительные пластины * Втычные/выкатные панели Дополнительные расцепители и контакты универсальны и подходят для всех автоматических выключателей серии ВА-99С. Возможна коммутация алюминиевым и медным проводами. **Способ установки**: дополнительные расцепители и контакты устанавливают в гнезда в корпусе, расположенные под фальшпанелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальшпанели. Провода вторичных цепей сечением до 1,5 мм² присоединяются к встроенной клемме.

Применение

  • Соединительные пластины (внешние проводники) EKF PROxima предназначены для присоединения внешних проводников.
  • Расцепитель минимального напряжения MN EKF PROxima Предназначен для отключения электрооборудования при недопустимом для него снижении напряжения.
  • Расцепитель независимый MХ EKF PROxima Предназначен для дистанционного отключения автоматического выключателя.
  • Вспомогательный контакт EKF PROxima Переключающие контакты с общей точкой позволяют передавать сигналы о работе выключателя, используются для сигнализации, электрической блокировки, релейной защиты и т. д.
  • Функции:
  • «OF» (включено/отключено): сигнализация о положении силовых контактов аппарата;
  • «SD» (аварийное отключение): сигнализация об отключении вследствие:
  • Вспомогательные контакты переходят в свое начальное состояние при возврате автоматического выключателя в исходное положение. Функции «OF», «SD» реализует единая модель вспомогательного контакта в зависимости от расположения в аппарате, крепятся защелкиванием под лицевой панелью выключателя.
  • Привод электромагнитный CD/2 EKF PROxima Предназначен для дистанционного управления выключателями автоматическими серии ВА-99С EKF PROxima номинальными токами до 1600 А, облегчения их включения/отключения, а также для включения выключателя после его автоматического срабатывания.

Документация

Документация

Сертификаты

Сертификат соответствия ЕАЭС RU C-CN.HB29.B.01118/20 (PDF, 2.2 МБ)

Паспорта

Паспорт «Выключатели автоматические ВА-99С EKF» (PDF, 2.1 МБ)

Мастер-каталоги

Мастер-каталог, раздел «Дополнительные устройства для ВА-99C EKF» (PDF, 392.8 КБ)

3D-модели

3D-модели «Аксессуары для выключателей автоматических ВА-99С (Compact NS)» (7Z, 95.3 КБ)

3D-модели «Вспомогательные контакты к ВА-99С (Compact NS) 100-630А EKF PROxima» (STEP, 340.1 КБ)
