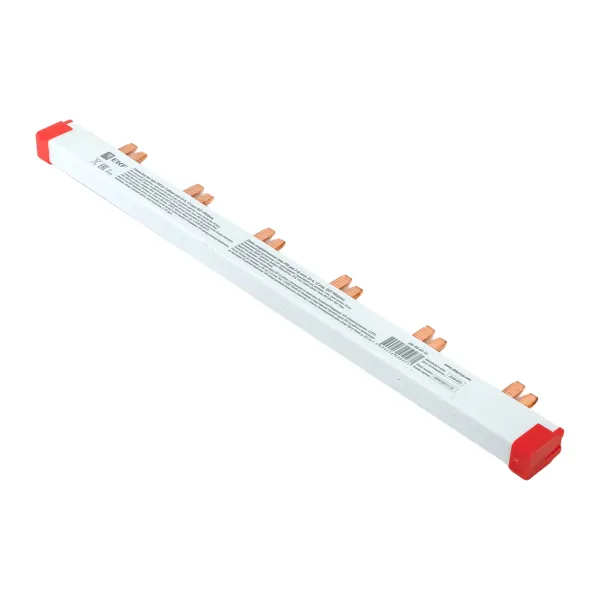

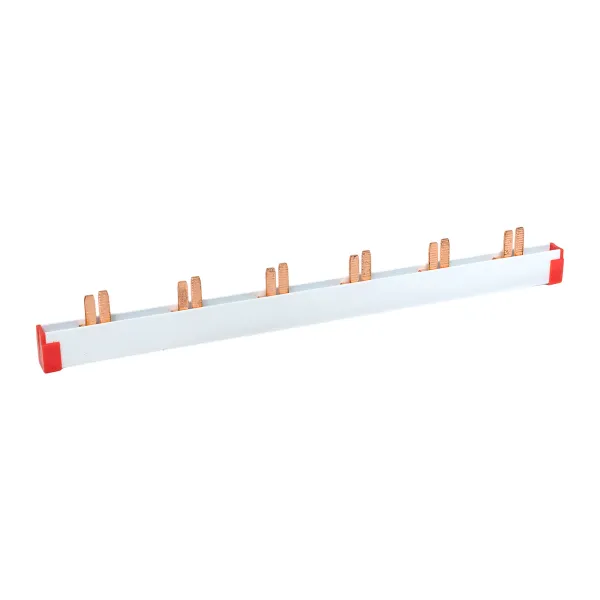

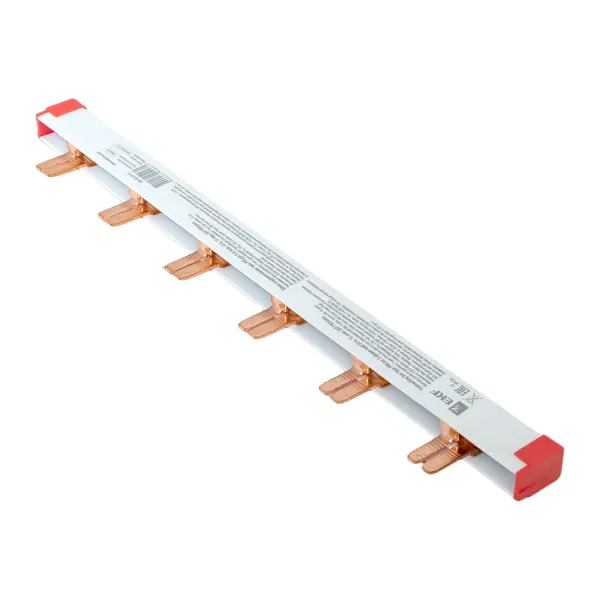

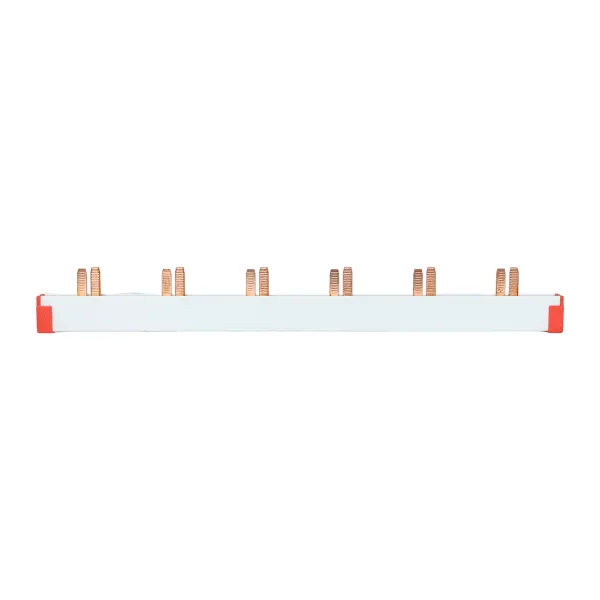

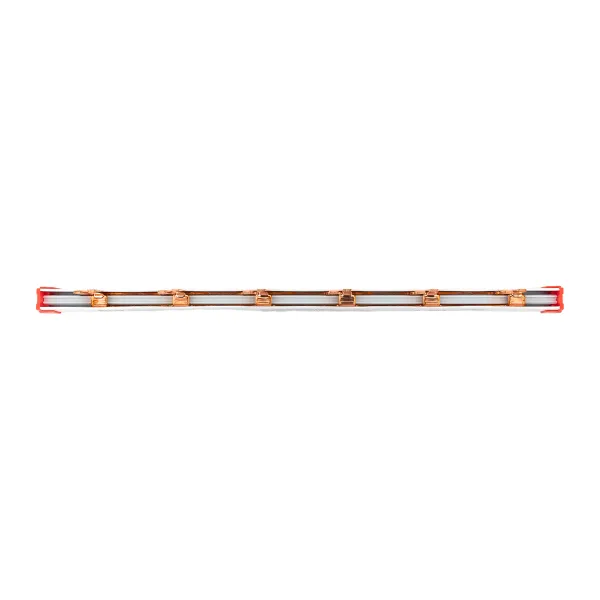

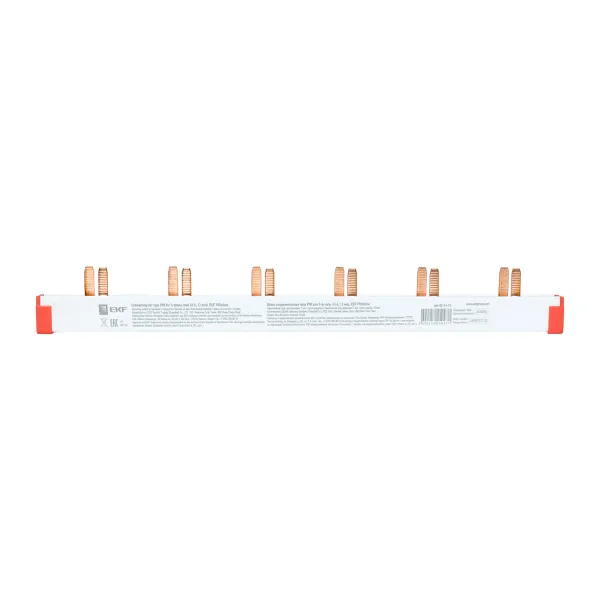

Шина соединительная типа PIN для 2-п нагр. 63А 12 мод. EKF PROxima

Артикул скопирован

Рекомендованная розничная цена 290 ₽ за шт

Базовая цена 387 ₽ за шт

Нет в наличии на складах EKF

Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Регулярная
Количество фаз	2
Поперечное сечение, мм²	16
Номин. продолжительный ток Iu, А	63
Количество полюсов	12
Длина, мм	220
Тип подключения	Штырь (Pin)
Номин. кратковременно выдерживаемый ток Icw, кА	12 000
Подходит для устройств с N-проводником	Нет
Подходит для количества подключаемых устройств	27
Макс. допустимое раб. напряжение Ue, В	230
Размер шага, мм	17,8
Изолированн.	Да
Условный номин. ток короткого замыкания Iq, кА	12 000
Номин. импульсное напряжение, кВ	4 000
Подходит для аппаратов с вспомогат. выключателем (доп. контактом)	Нет

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	10	300
Единица хранения	Штука	Упаковка	Коробка
Штрих-код	4690216450971	4690216450988	14690216450978
Вес брутто, кг	0.0640	0.6570	19.9300
Объем, м³	0.00008200	0.00045900	0.01506500
Длина, м	0.2270	0.2320	0.3090
Ширина, м	0.0400	0.0600	0.2450
Высота, м	0.0090	0.0330	0.1990

Применение

• Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
• Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
• Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
• Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.

Комплектация

1. Шина соединительная PIN/FORK. 2. 2 боковые заглушки IP20 (использование заглушек обязательно после обрезки).
