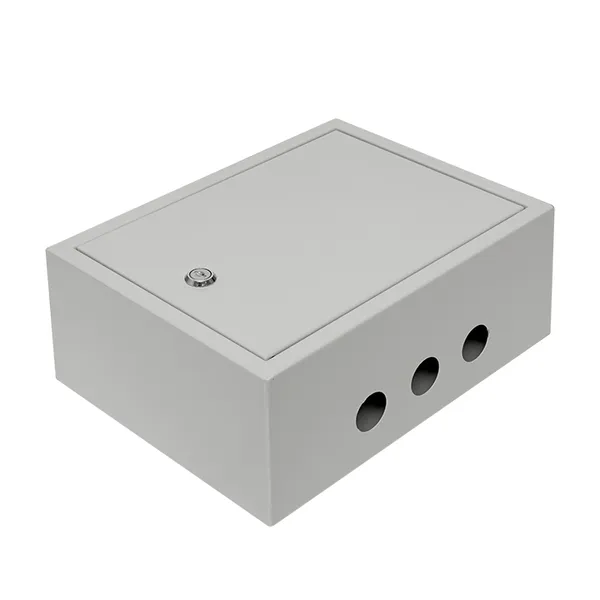

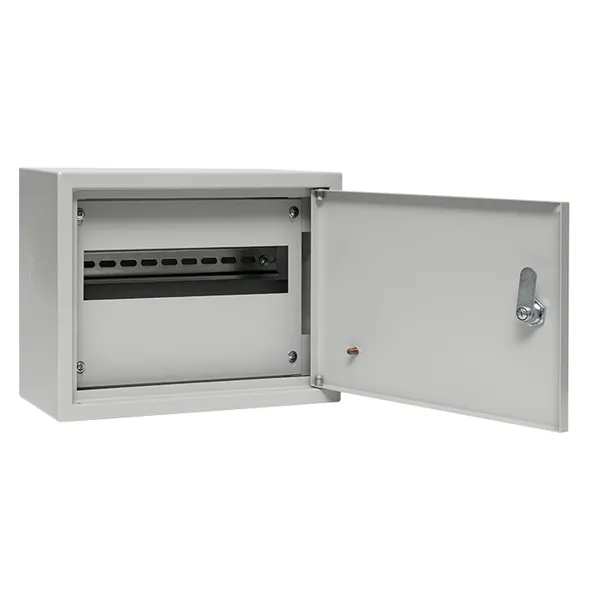

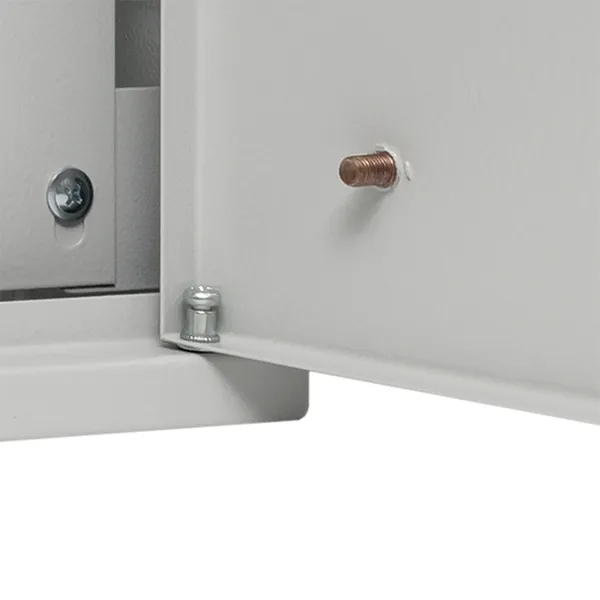

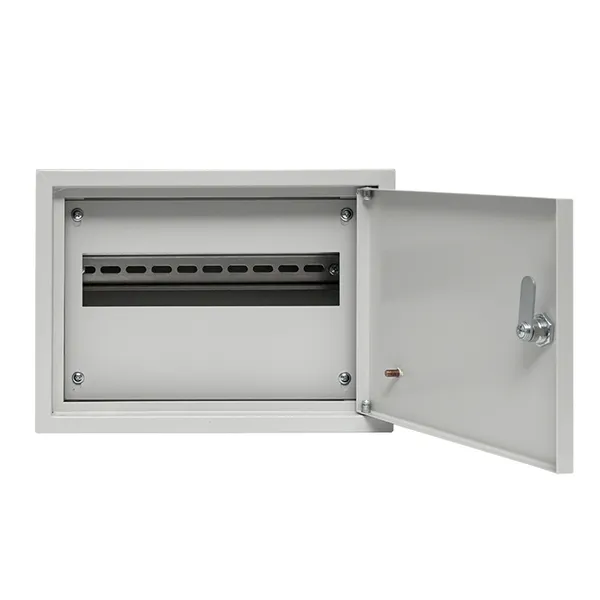

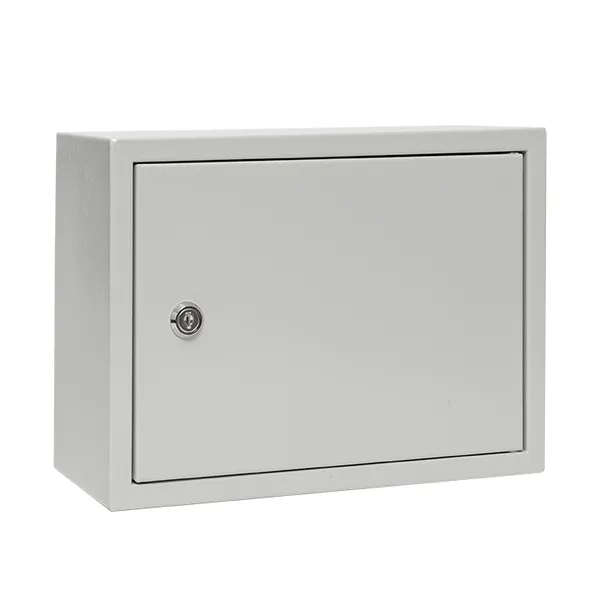

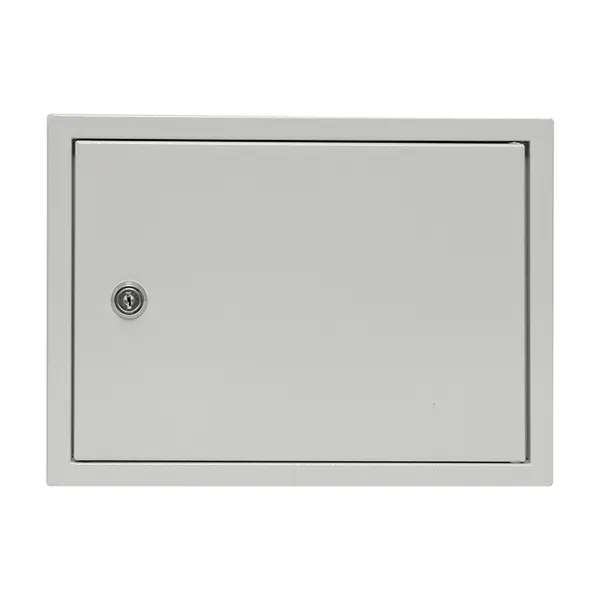

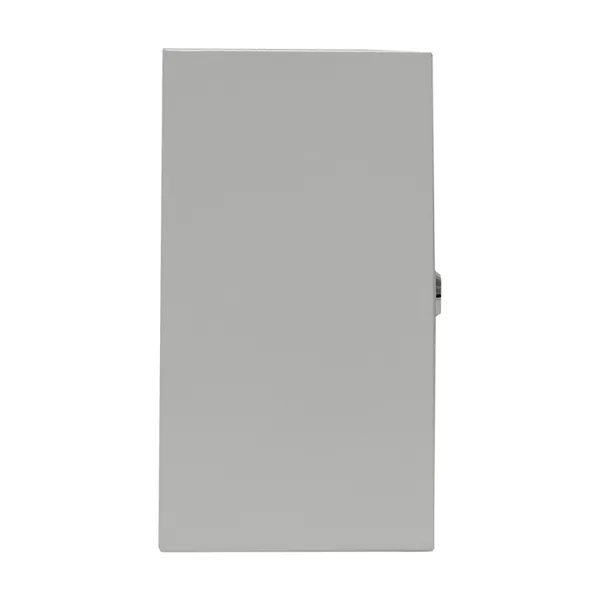

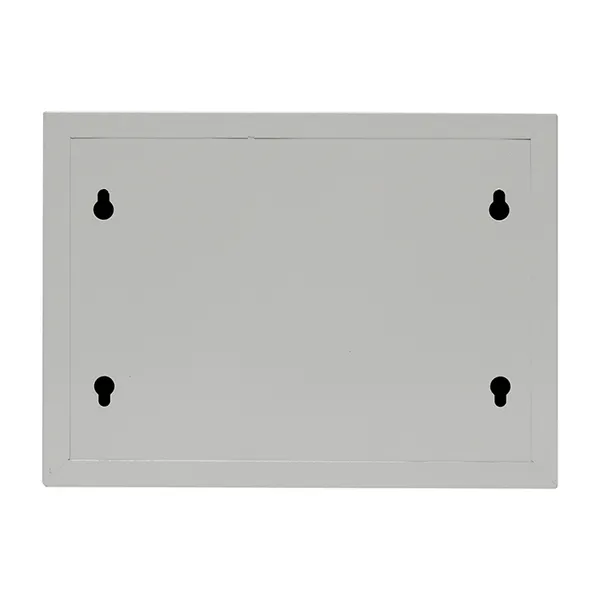

Щит распред. навесной ЩРН- 9 (220x300x120) IP31 EKF Basic

Артикул скопирован
Щит распред. навесной ЩРН- 9 (220x300x120) IP31 EKF Basic
Щит распред. навесной ЩРН- 9 (220x300x120) IP31 EKF Basic
Щит распред. навесной ЩРН- 9 (220x300x120) IP31 EKF Basic
Щит распред. навесной ЩРН- 9 (220x300x120) IP31 EKF Basic
Щит распред. навесной ЩРН- 9 (220x300x120) IP31 EKF Basic
Щит распред. навесной ЩРН- 9 (220x300x120) IP31 EKF Basic
Щит распред. навесной ЩРН- 9 (220x300x120) IP31 EKF Basic
Щит распред. навесной ЩРН- 9 (220x300x120) IP31 EKF Basic

Рекомендованная розничная цена 1 517 ₽ за шт

Базовая цена 2 023 ₽ за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
СерияBasic
Способ монтажаОткрытой установки
ЦветСерый
Ширина, мм300
Высота, мм220
Глубина, мм120
С монтажной платой/панельюНет
Количество рядов1
DIN-рейкаДа
Номер цвета RAL7 035
Тип крышки (наружной)Дверь (-ца)
EMC-исполнение (электромагнитная совместимость)Нет
Возможность расширенияНет
Материал корпусаСталь
Модульная ширина (общ. кол-во модульных расстояний)9
Тип закрытияЦилиндр
Степень защиты (IP)IP31
Прозрачная крышка/дверцаНет
С замкомДа
Гарантийный срок хранения, лет3
Срок службы, лет10
Гарантийный срок эксплуатации, лет3
Есть штрихкод на каждой штуке товараДа
Степень защиты, IPIP31
Вид монтажаНавесной

Логистические параметры

Описание

Описание

Корпуса электрощитов серии Basic являются функциональными аналогами корпусов серии PROxima и представляют ее бюджетное исполнение. Предназначены для размещения модульного оборудования, от 9 до 36 модулей и номинальный ток 125А. Рассчитаны на применение там, где отсутствуют высокие эксплуатационные нагрузки. Серию Basic отличает меньшая толщина металла и базовая комплектация: без поводков заземления, монтажного комплекта и маркировочных наклеек.

Комплектация

  1. 1. Паспорт. 2. Корпус электрощита. 3. DIN-рейка. 4. Поводок заземления. 5. Замок IP31-почтовый*. 6. Знаки электробезопасности. 7. Монтажный комплект (для ЩРН). 8. Маркировочная таблица. 9. Шины (серия sh). * ЩРН-18, ЩРН-24, ЩРН-36, ЩРН-48, ЩРН-54 серии "n" комплектуются пластиковым замком.

Документация

Документация

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Паспорта

Паспорт «ЩРН IP31 EKF BASIC v4» (PDF, 61.2 КБ)

Мастер-каталоги

Мастер-каталог «Щиты распределительные ЩРН EKF BASIC. Щиты учетно-распределительные навесные ЩУ и ЩУРн EKF BASIC. Щиты с монтажной панелью ЩМП EKF BASIC» (PDF, 459.6 КБ)

Руководства

Руководство по эксплуатации «ЩРН BASIC» (PDF, 162.2 КБ)

3D-модели

3D - модели «Корпуса распределительные (ЩРн, ЩРв) IP31-IP54» (7Z, 10.1 МБ)

Чертежи

Чертежи «Корпуса распределительные (ЩРн, ЩРв) IP31-IP54» (7Z, 333.4 КБ)

Чертеж «ЩРН IP31 EKF Basic» (PDF, 14.1 КБ)

Промо-материалы

Презентация «Щиты распределительные навесные IP31 Basic/IP54 Basic» (PPTX, 13.2 МБ)
