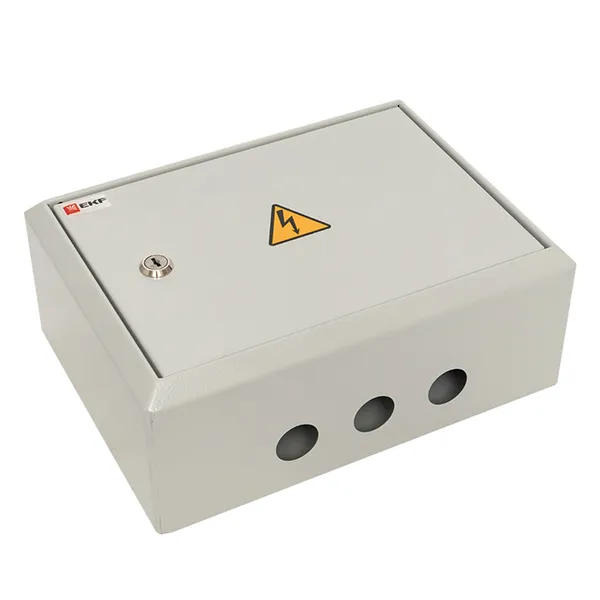

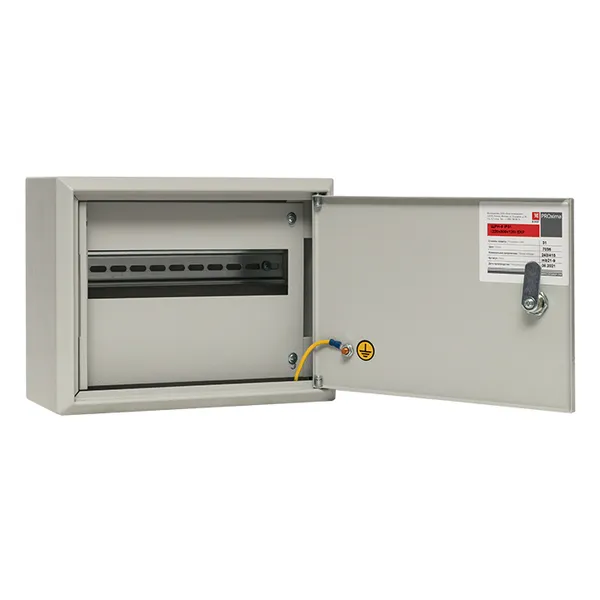

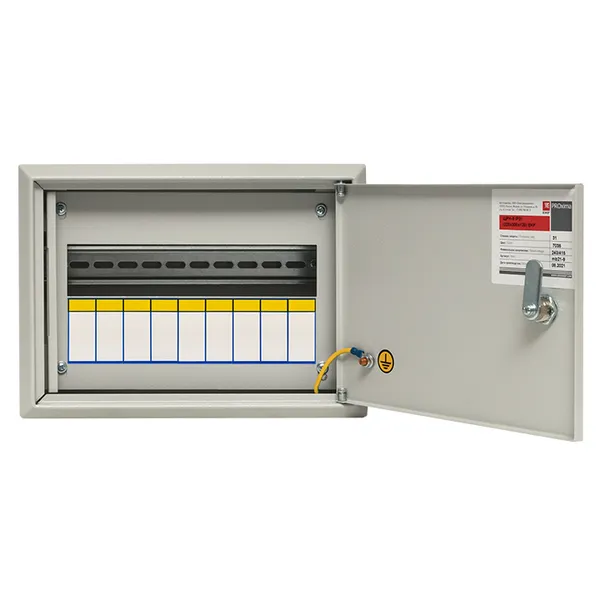

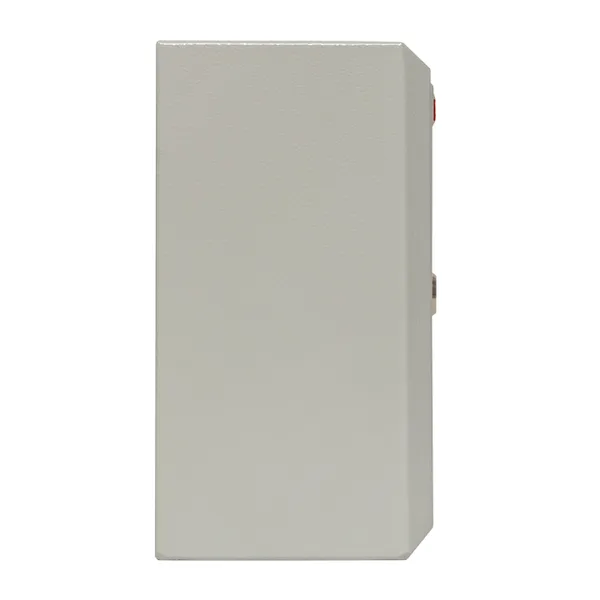

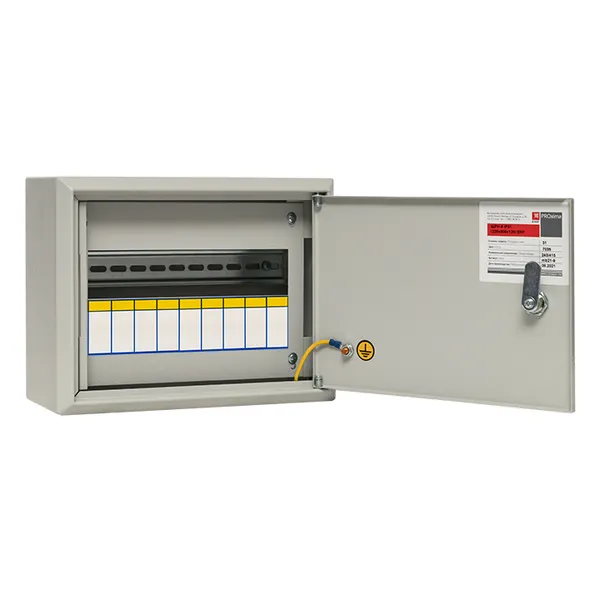

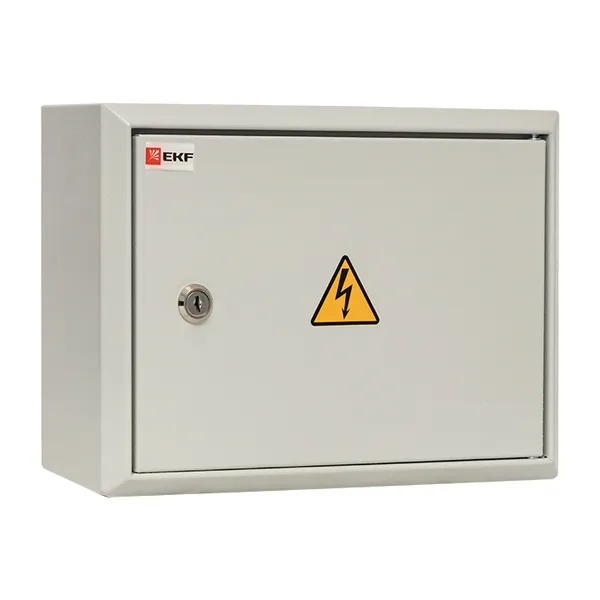

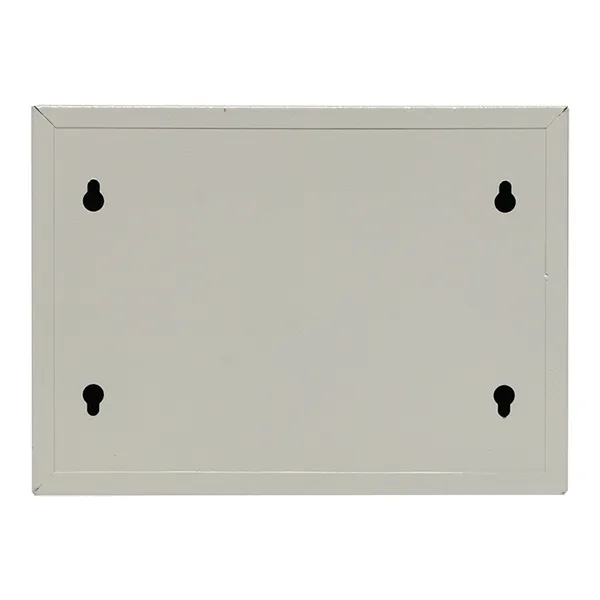

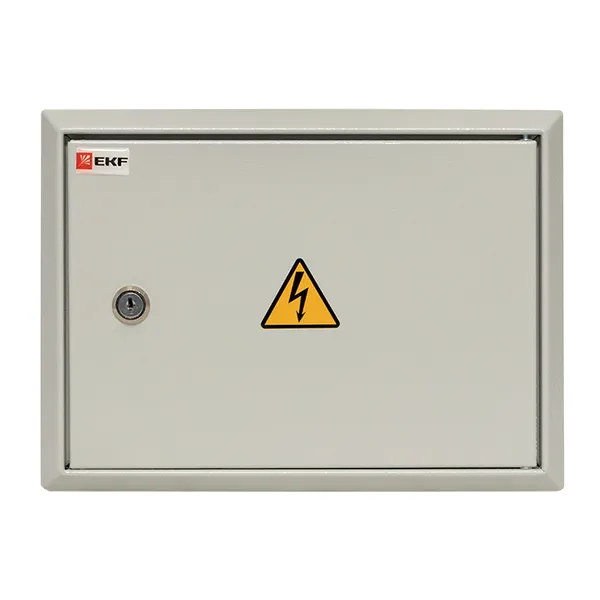

ЩРН- 9 (220x300x120) IP31 PROXIMA EKF

Артикул скопирован
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF
ЩРН- 9 (220x300x120) IP31 PROXIMA EKF

Рекомендованная розничная цена 2 091 ₽ за шт

Базовая цена 2 788 ₽ за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
СерияPROxima
Модульная ширина (общ. кол-во модульных расстояний)9
Способ монтажаОткрытой установки
Ширина, мм300
Высота, мм220
Глубина, мм120
ЦветСерый
Номер цвета RAL7 035
Количество рядов1
DIN-рейкаДа
Материал корпусаСталь
Степень защиты (IP)IP31
С замкомДа
Вид монтажаНавесной
С монтажной платой/панельюНет
EMC-исполнение (электромагнитная совместимость)Нет
Возможность расширенияНет
Тип крышки (наружной)Дверь (-ца)
Прозрачная крышка/дверцаНет
Тип закрытияЦилиндр
Гарантийный срок хранения, лет5
Гарантийный срок эксплуатации, лет5
Срок службы, лет10
Есть штрихкод на каждой штуке товараДа
Степень защиты, IPIP31

Логистические параметры

Описание

Описание

Щиты распределительные ЩРн, ЩРв EKF PROxima предназначены для размещения различного модульного оборудования. Конструкция щитов предусматривает защиту от контакта с токопроводящими элементами, электрощиты оснащены съемной фальш-панелью. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88, имеют сварной конструктив, что обеспечивает их высокую жесткость и герметичность соединения частей. Электрощиты защищены от коррозии и разрушающего воздействия окружающей среды благодаря фосфатированию и использованию атмосферостойкой порошковой краски. Сфера применения разнообразна: от жилого сектора до промышленности.

Комплектация

  1. 1. Паспорт. 2. Корпус электрощита. 3. DIN-рейка. 4. Поводок заземления. 5. Замок IP31-почтовый*. 6. Знаки электробезопасности. 7. Монтажный комплект (для ЩРН). 8. Маркировочная таблица. 9. Шины (серия sh). * ЩРН-18, ЩРН-24, ЩРН-36, ЩРН-48, ЩРН-54 серии "n" комплектуются пластиковым замком.

Документация

Документация

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Паспорта

Паспорт «ЩРН IP31 EKF PROXIMA v4» (PDF, 66.2 КБ)

Мастер-каталоги

Мастер-каталог «Щиты распределительные ЩРн, ЩРв EKF PROxima» (PDF, 1.5 МБ)

Руководства

Руководство по эксплуатации «Щиты распределительные ЩРН, ЩРВ PROXIMA EKF» (PDF, 213.3 КБ)

3D-модели

3D - модели «Корпуса распределительные (ЩРн, ЩРв) IP31-IP54» (7Z, 10.1 МБ)

3D-модель «ЩРН- 9 (220х300х120) IP31 PROXIMA EKF» (STEP, 2.6 МБ)

Чертежи

Чертеж «ЩРН IP31 PROXIMA EKF» (PDF, 32.3 КБ)

Чертежи «Корпуса распределительные (ЩРн, ЩРв) IP31-IP54» (7Z, 333.4 КБ)

Промо-материалы

Презентация «Щиты распределительные встраиваемые и навесные IP31 - IP54» (PPTX, 13.2 МБ)
