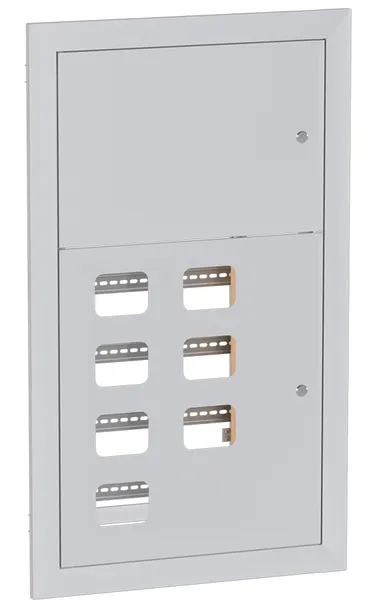

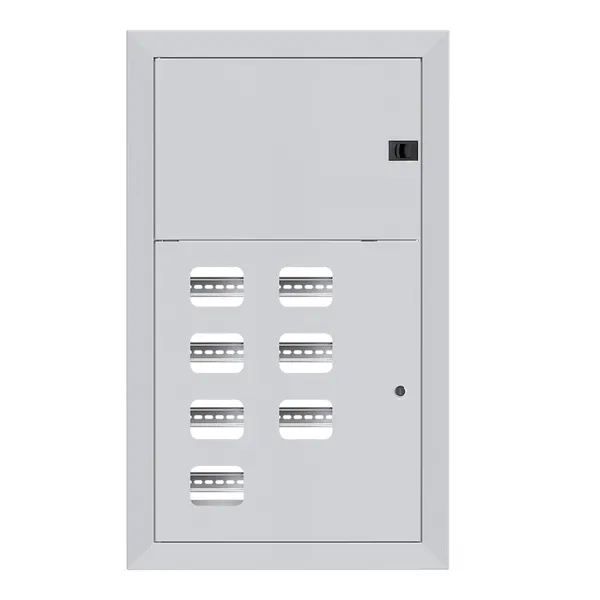

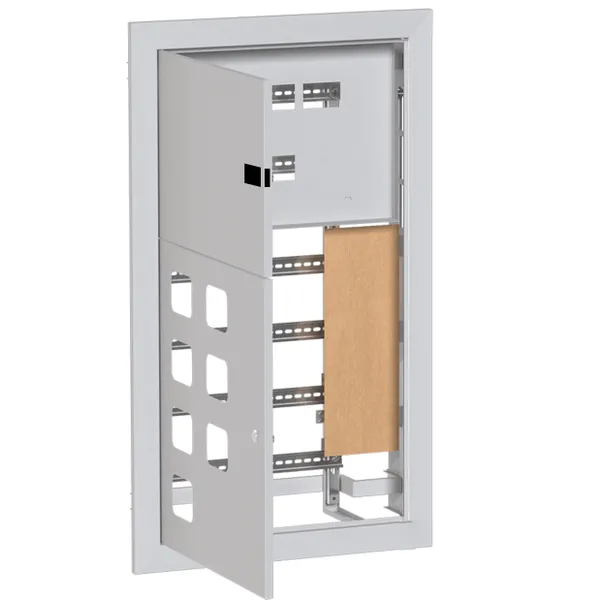

Щит этажный 7 кв. без слабот. отс. (1000х650х150) PROXIMA EKF
/products/38B5DED0B8D9A11FFF5CCC40CE85151E.jpg)
/products/38B5DED0B8D9A11FFF5CCC40CE85151E.jpg)
Рекомендованная розничная цена 17 993 ₽ за шт
23 990 ₽ Базовая цена за шт
269 895 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Серия | PROxima |
| Вид щита этажного | Встраиваемый без слаботочного отсека |
| Количество квартир (счетчиков) | 7 |
| Номер цвета RАL | 7035 |
| Глубина встраиваемой части | 135 мм |
| Количество дверей | 2 |
| Цвет | Серый |
| Высота, мм | 1 000 |
| Ширина, мм | 650 |
| Глубина, мм | 150 |
| Возможно настенное крепление | Нет |
| Возможна напольная установка | Нет |
| С монтажной платой/панелью | Нет |
| Подходит для сборок (наборный) | Нет |
| Встраивается в стену | Да |
| Отделка поверхности | С порошковым покрытием |
| Степень защиты (IP) | IP31 |
| Материал | Сталь |
| Гарантийный срок хранения | 5 лет |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 5 лет |
| Тип ЩЭ | Встраиваемый без слаботочного отсека |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216437699 | 4690216437699 | 4690216437699 |
| Вес брутто, кг | 13.0000 | 13.0000 | 13.0000 |
| Объем, м³ | 0.12051600 | 0.12051600 | 0.12051600 |
| Длина, м | 1.0350 | 1.0350 | 1.0350 |
| Ширина, м | 0.6890 | 0.6890 | 0.6890 |
| Высота, м | 0.1690 | 0.1690 | 0.1690 |
Описание

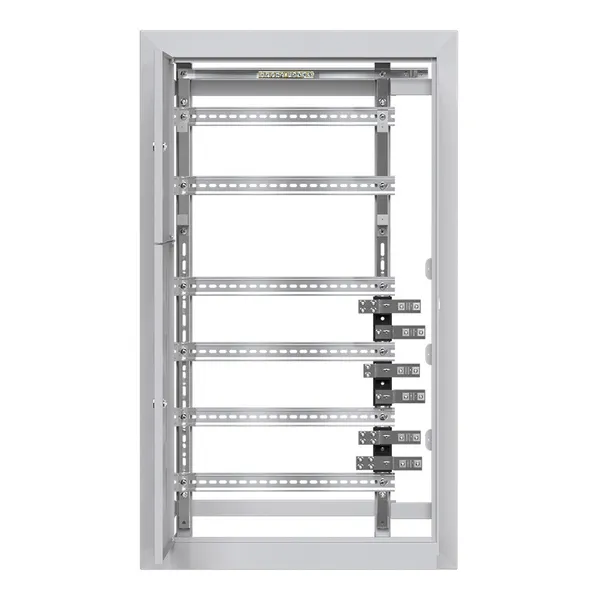

Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Болт распорный - 4шт
- 6. Замок металлический IP31 - 2шт
- 7. Окно учета пластиковое - по кол-ву квартир
- 8. Шина для PE проводников
- 9. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «Щит этажный 1–8 квартир без слаботочного отсека EKF PROXIMA» (PDF, 445.9 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 1.7 МБ)
Прочее
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Устройства этажные. Каталог типовых решений v1.2 (PDF, 8.7 МБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
Руководства
Руководство по эксплуатации «Щиты этажные EKF PROXIMA» (PDF, 6.5 МБ)
3D-модели
3D - модель «Щит этажный 7 кв. без слабот. отс. (1000х650х150) PROXIMA EKF v4» (STEP, 4.7 МБ)
Чертежи
Чертеж «ЩЭ без слабот. отс. (1000х650х150) IP31 EKF PROxima v4» (PDF, 1.3 МБ)
Чертеж «ЩЭ без слабот. отс. (1000х650х150) IP31 EKF PROxima v4» (DWG, 2.8 МБ)
Опросные листы
Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
