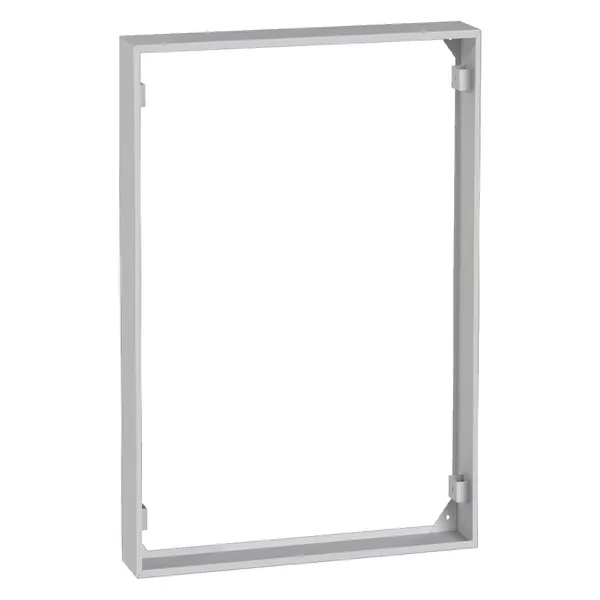

Кожух для навесной установки ЩЭ без слаботочного отсека (995х645х160) EKF
/products/DAADAB2D4E7ED23E1EAFDC5016C007FC.jpg)
/products/DAADAB2D4E7ED23E1EAFDC5016C007FC.jpg)
Рекомендованная розничная цена 7 239 ₽ за шт
Базовая цена 9 652 ₽ за шт
72 390 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Серия | PROxima |
| Вид щита этажного | Кожух для навесной установки ЩЭ |
| Номер цвета RАL | 7035 |
| Высота, мм | 995 |
| Ширина, мм | 645 |
| Глубина, мм | 160 |
| Тип компонента/запасной части | Прочее |
| Материал | Сталь |
| Подходит для 19-дюйм. (482,6 мм) монтажа | Нет |
| Гарантийный срок хранения | 5 лет |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | 25 лет |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216485430 | 4690216485430 | 4690216485430 |
| Вес брутто, кг | 7.0000 | 7.0000 | 7.0000 |
| Объем, м³ | 0.12388900 | 0.12388900 | 0.12388900 |
| Длина, м | 1.0440 | 1.0440 | 1.0440 |
| Ширина, м | 0.6820 | 0.6820 | 0.6820 |
| Высота, м | 0.1740 | 0.1740 | 0.1740 |
Описание
Описание
Применяется совместно с щитом этажным распределительным для монтажа на стену. Кожух используется с ЩЭ встраиваемыми без слаботочного отсека PROxima
Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Болт распорный - 4шт
- 6. Замок металлический IP31 - 2шт
- 7. Окно учета пластиковое - по кол-ву квартир
- 8. Шина для PE проводников
- 9. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 1.7 МБ)
Прочее
Устройства этажные. Каталог типовых решений v1.2 (PDF, 8.7 МБ)
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Руководства
Руководство по эксплуатации «Щиты этажные EKF PROXIMA» (PDF, 6.5 МБ)
3D-модели
3D-модель «Кожух для навесной установки ЩЭ без слаботочного отсека (995х645х160) EKF» (STEP, 342.5 КБ)
Чертежи
Чертеж «Кожух для навесной установки ЩЭ без слаботочного отсека (995х645х160) EKF» (DWG, 50.0 КБ)
Чертеж «Кожух для навесной установки ЩЭ без слаботочного отсека (995х645х160) EKF» (PDF, 26.3 КБ)
Опросные листы
Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
