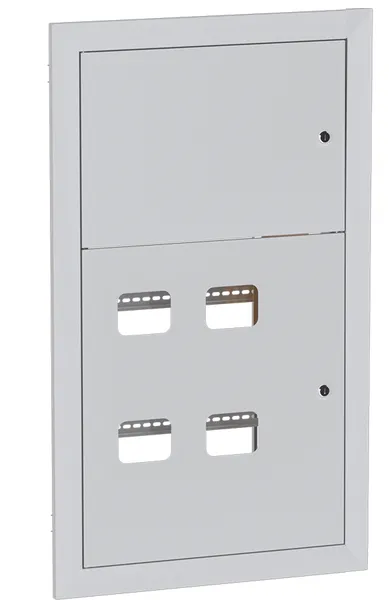

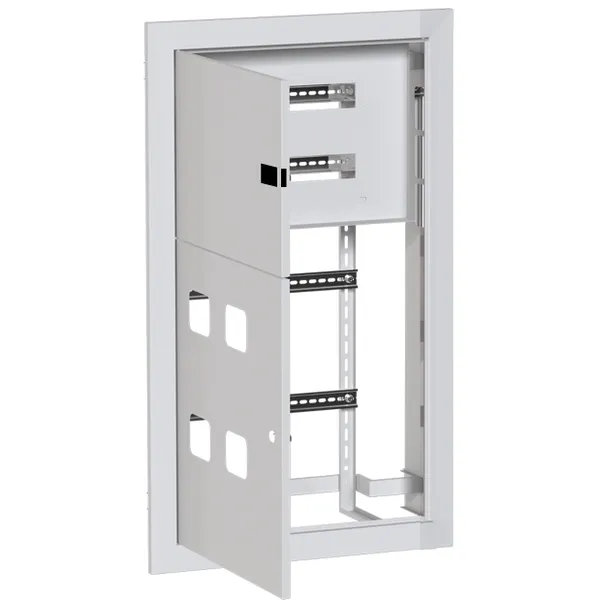

Щит этажный 4 кв. без слабот. отс. (1000х650х150) EKF Basic
Рекомендованная розничная цена 13 734 ₽ за шт
18 312 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Заказная |
Вид щита этажного | Встраиваемый без слаботочного отсека |
Количество квартир (счетчиков) | 4 |
Номер цвета RАL | 7035 |
Глубина встраиваемой части | 135 мм |
Количество дверей | 2 |
Серия | Basic |
Цвет | Серый |
Высота, мм | 1 000 |
Ширина, мм | 650 |
Глубина, мм | 150 |
Степень защиты (IP) | IP31 |
С монтажной платой/панелью | Нет |
Подходит для сборок (наборный) | Нет |
Возможно настенное крепление | Нет |
Отделка поверхности | С порошковым покрытием |
Встраивается в стену | Да |
Возможна напольная установка | Нет |
Материал | Сталь |
Есть штрихкод на каждой штуке товара | Да |
Гарантийный срок эксплуатации | 3 года |
Гарантийный срок хранения | 3 года |
Тип ЩЭ | Встраиваемый без слаботочного отсека |
Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
Срок службы | 25 лет |
Степень защиты, IP | IP31 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216522265 | 4690216522265 | 4690216522265 |
Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
Объем, м³ | 0.14321250 | 0.14321250 | 0.14321250 |
Длина, м | 0.1500 | 0.1500 | 0.1500 |
Ширина, м | 0.9500 | 0.9500 | 0.9500 |
Высота, м | 1.0050 | 1.0050 | 1.0050 |
Описание
Описание
Компания EKF предлагает несколько линеек металлических шкафов навесной и напольной установки: FORT, ЩО-70 Unit, ЩМП, ВРУ Unit и ВРУ-1М. Шкафы металлические серии FORT, рассчитанные на токи до 4000 А, разработаны для использования на объектах промышленности. Отличаются прочным каркасом и несущей способностью, имеют возможность легкой боковой стыковки, наличием всех необходимых монтажных элементов. Выпускаются в двух степенях защиты – IP31 и IP54. ЩО-70 Unit – шкафы без боковых и задних панелей, предназначенные для установки в помещениях, имеющих ограничения по доступу, имеют степень защиты IP30. Номинальный ток шкафов до 800 А. ЩМП – шкафы с цельносварным корпусом повышенной жесткости и быстросъемной задней стенкой, имеют степень защиты IP54. Номинальный ток до 1200 А. ВРУ Unit (ЩО-70 Unit)– оболочки со сварными и разборными корпусами. Исполнения – IP31 и IP54. Номинальный ток до 800 А. Имеют универсальную линейку монтажных аксессуаров и аксессуаров для защиты от прямого прикосновения. ВРУ-1М (800 А, IP31) – шкафы с цельносварным жестким корпусом, несъемными боковыми стенками. Предлагаются с уже установленными монтажными аксессуарами.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Инструкции
Инструкция по монтажу ЩЭ EKF Basic (PDF, 1.0 МБ)
Презентации
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
3D-модели
3D-модель «Щит этажный 4 кв. без слабот. отс. (1000х650х150) EKF Basic» (STEP, 3.3 МБ)
Чертежи
Чертеж «ЩЭ 1-8 кв. без слаботочного отсека (1000х650х150) EKF Basic v3» (DWG, 2.6 МБ)
Чертеж «ЩЭ 1-8 кв. без слаботочного отсека (1000х650х150) EKF Basic v3» (PDF, 869.3 КБ)
