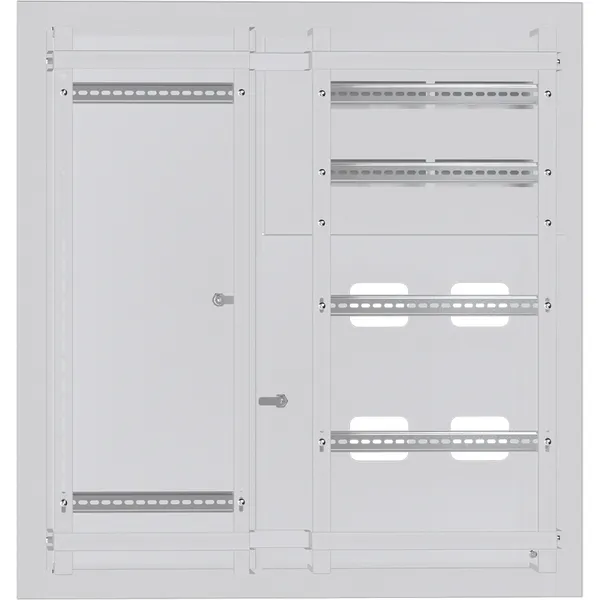

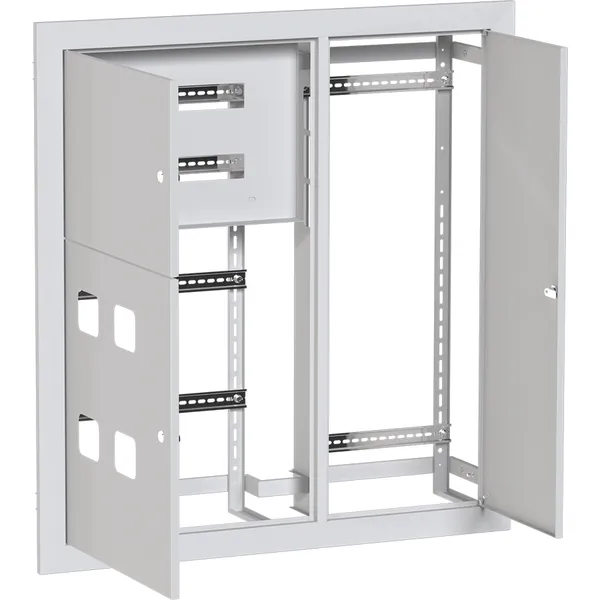

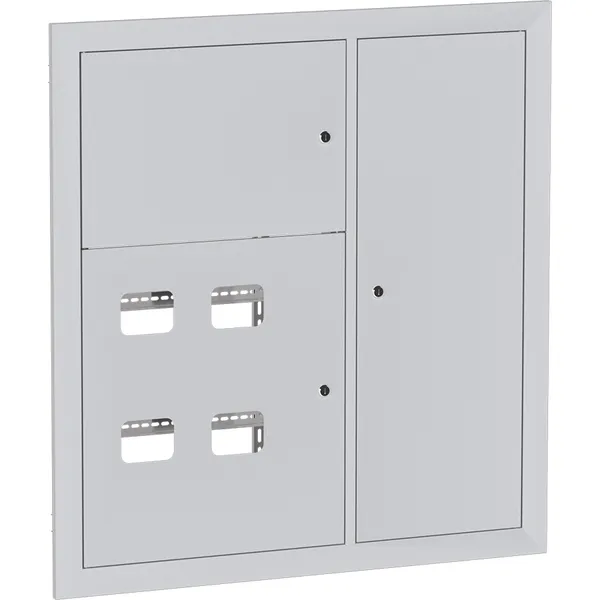

Щит этажный 4 кв. (1000x950x150) EKF Basic

Артикул скопирован
Щит этажный 4 кв. (1000x950x150) EKF Basic
Щит этажный 4 кв. (1000x950x150) EKF Basic

Изображение 1 из 2

Рекомендованная розничная цена 14 124 ₽ за шт

18 832 ₽ Базовая цена за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

Статус Регулярная
Серия Basic
Цвет Серый
Ширина, мм 950
Высота, мм 1 000
Глубина, мм 150
С монтажной платой/панелью Нет
Степень защиты (IP) IP31
Степень защиты (NEMA) Прочее
Номер цвета RAL 7 035
Ударопрочность по стандарту EN 50102 IK08
Защитное покрытие поверхности С порошковым покрытием
Глубина установочная (встраив.), мм 135
Тип крышки (наружной) Дверь (-ца)
Смотровое окошко Да
Возможность расширения Нет
Внутр. глубина, мм 119
Материал корпуса Сталь
Подходит для использования вне помещений (уличное исполнение) Нет
Тип дверцы Одинарный (-ая)
Прозрачная крышка/дверца Нет
С замком Да
Подходит для молниезащиты Нет
Номин. ток (In), А 125
Толщина плиты шкафа, мм 0,7
Толщина двери / крышки, мм 1
Тип крышки Закрытого типа

Логистические параметры

Описание

Описание

Щит этажный серии ЩЭ BASIC предназначен для сборки щитов учета электроэнергии и распределения с использованием счетчиков и модульной аппаратуры, для защиты линий от КЗ и перегрузок, а также для установки слаботочных сетей (интернет, ТВ, телефон). Расположение слаботочного отсека - справа. Максимальный размер счетчика для 4-квартирных щитов — 250×155×110 мм. Поставляется полностью готовым к монтажу. Цвет покрытия - RAL7035 (светло-серый). Защита корпуса обеспечивается полиэфирным порошковым покрытием с фосфатированием, что защищает от коррозии, ультрафиолета, механических повреждений, химических веществ и атмосферных условий. Подходит для жилых многоквартирных домов (новостройки и реконструкция), общежитий, гостиниц и офисных центров.

Документация

Документация

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Паспорта

Паспорт «Щит этажный 2–9 квартир со слаботочным отсеком EKF BASIC v4» (PDF, 68.5 КБ)

Мастер-каталоги

Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)

Прочее

Каталог типовых решений «Устройства этажные 2026» v1.1 (PDF, 35.2 МБ)

Инструкции

Инструкция по монтажу ЩЭ EKF Basic (PDF, 1.0 МБ)

3D-модели

3D - модель «Щит этажный 4 кв. (1000х950х150) EKF Basic v4» (STEP, 4.2 МБ)

Чертежи

Чертеж «ЩЭ (1000х950х150) IP31 EKF Basic v4» (DWG, 2.7 МБ)

Чертеж «ЩЭ (1000х950х150) IP31 EKF Basic v4» (PDF, 1.2 МБ)

Опросные листы

Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)

Промо-материалы

Презентация «Устройства этажные 2026» v1 (PDF, 3.1 МБ)

Оставить отзыв

Поделитесь вашим мнением

Если у вас есть предложения по улучшению потребительских свойств товара, отправьте нам сообщение

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Аксессуары

Комплект пластин на изоляторах для ЩЭ на 1-4 кв. PROxima

Артикул скопирован

1 715 ₽ за шт

2 287 ₽ Базовая цена

Оперативная панель для ЩЭ 4 кв. EKF PROXIMA-BASIC

Артикул скопирован

833 ₽ за шт

1 110 ₽ Базовая цена

Дверь для распределительного отсека ЩЭ EKF PROXIMA-BASIC

Артикул скопирован

1 125 ₽ за шт

1 500 ₽ Базовая цена

Наклейка "Молния" (50x50x50) EKF PROxima

Артикул скопирован

5 ₽ за шт

7 ₽ Базовая цена

Нет в наличии

Стекло для электрощитов EKF PROxima

Артикул скопирован

47 ₽ за шт

63 ₽ Базовая цена

Дверь для учетного отсека ЩЭ 4 кв. EKF PROXIMA-BASIC

Артикул скопирован

1 875 ₽ за шт

2 500 ₽ Базовая цена

С этим товаром покупают

Счетчик электрической энергии однофазный многотарифный SKAT 115E/1-5(60) STIROD (встроенное реле) EKF 2т МСК+0

Артикул скопирован

8 998 ₽ за шт

11 997 ₽ Базовая цена

Наклейка "B" d=20 EKF PROxima

Артикул скопирован

4 ₽ за шт

6 ₽ Базовая цена

Зажим на DIN-рейку 2 винта HDW-201 EKF PROxima

Артикул скопирован

32 ₽ за шт

43 ₽ Базовая цена

Зажим на DIN-рейку 1 винт HDW-211 EKF PROxima

Артикул скопирован

30 ₽ за шт

39 ₽ Базовая цена

Наклейка "PE" d=20 EKF PROxima

Артикул скопирован

4 ₽ за шт

6 ₽ Базовая цена

Наклейка "N" d=20 EKF PROxima

Артикул скопирован

4 ₽ за шт

6 ₽ Базовая цена

Наклейка "A" d=20 EKF PROxima

Артикул скопирован

4 ₽ за шт

6 ₽ Базовая цена

Наклейка "C" d=20 EKF PROxima

Артикул скопирован

4 ₽ за шт

6 ₽ Базовая цена

Наклейка "Земля" (d20) EKF PROxima

Артикул скопирован

4 ₽ за шт

6 ₽ Базовая цена

Наклейка "12 модулей" EKF PROxima

Артикул скопирован

6 ₽ за шт

7 ₽ Базовая цена

Автоматический выключатель ВА 47-29 1P 16А (C) 4,5кА BASIC

Артикул скопирован

141 ₽ за шт

188 ₽ Базовая цена

Автоматический выключатель дифференциального тока АВДТ-63N 1P+N 50А характеристика C 100мА тип A электромеханический 6кА PROXIMA EKF

Артикул скопирован

2 831 ₽ за шт

3 775 ₽ Базовая цена

Автоматический выключатель ВА 47-63N 1P 16А (C) 4,5 кА PROXIMA EKF

Артикул скопирован

197 ₽ за шт

263 ₽ Базовая цена

Выключатель нагрузки ВН-63N 2P 63А PROXIMA EKF

Артикул скопирован

639 ₽ за шт

851 ₽ Базовая цена

Аналоги и похожие товары

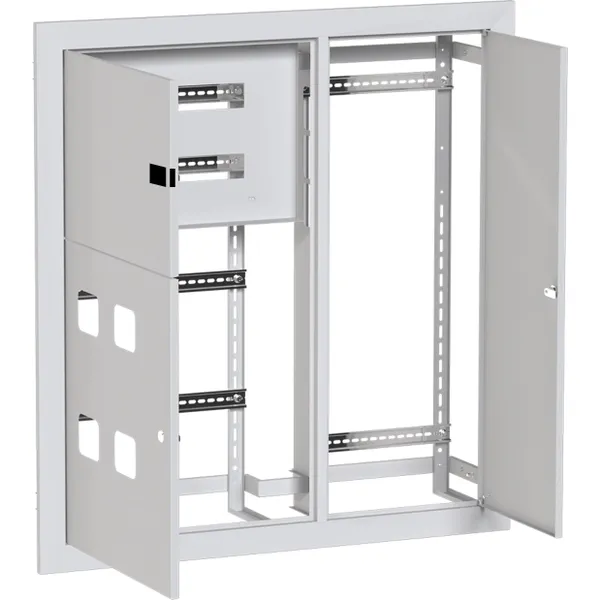

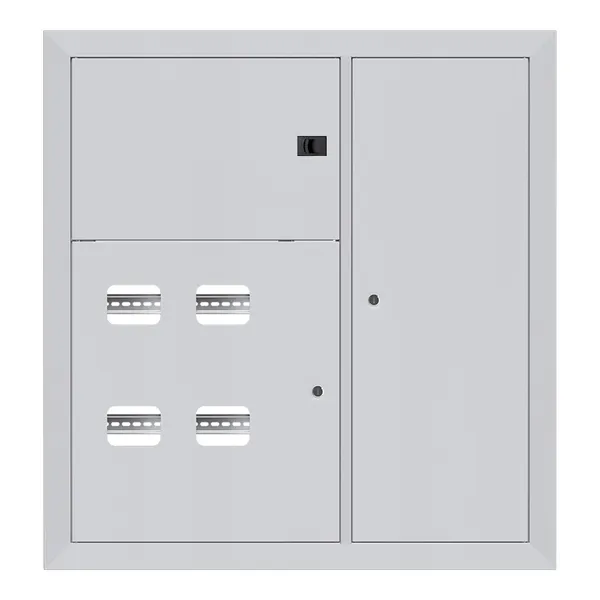

Щит этажный 4 кв. (1000x950x150) PROXIMA EKF
