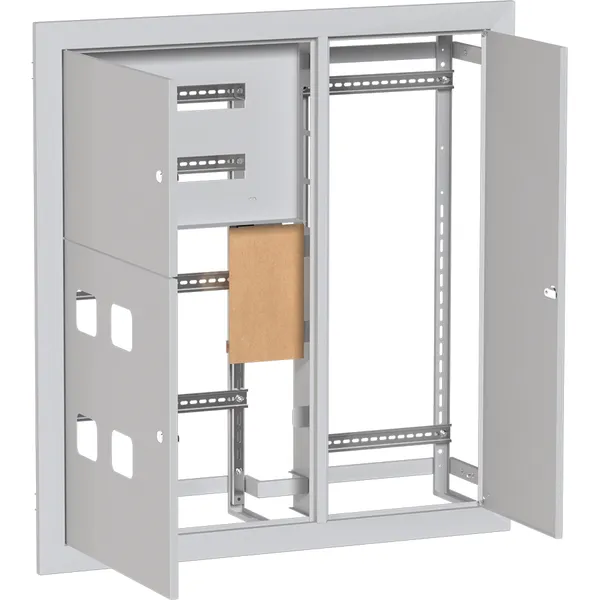

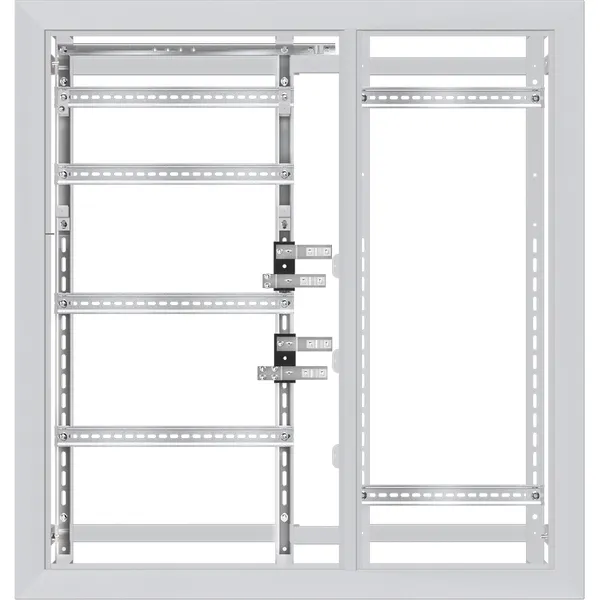

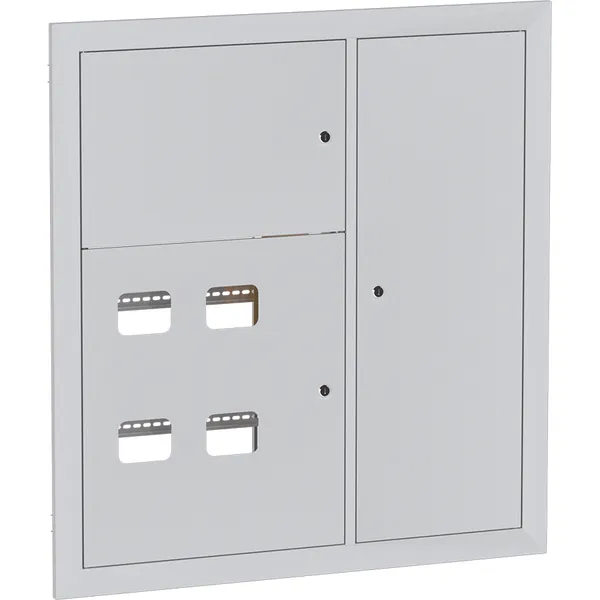

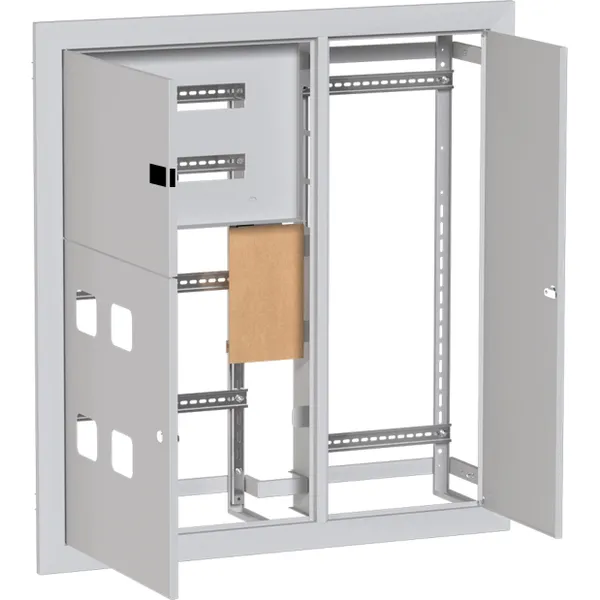

Щит этажный 4 кв. (1000х950х150) PROXIMA EKF
18 952 ₽ за шт
25 269 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Вид щита этажного | Встраиваемый со слаботочным отсеком справа |
Количество квартир (счетчиков) | 4 |
Номер цвета RАL | 7035 |
Глубина встраиваемой части | 135 мм |
Количество дверей | 3 |
Серия | PROxima |
Цвет | Серый |
Высота, мм | 1 000 |
Ширина, мм | 950 |
Глубина, мм | 150 |
Возможно настенное крепление | Нет |
Возможна напольная установка | Нет |
С монтажной платой/панелью | Нет |
Подходит для сборок (наборный) | Нет |
Встраивается в стену | Да |
Отделка поверхности | С порошковым покрытием |
Степень защиты (IP) | IP31 |
Материал | Сталь |
Есть штрихкод на каждой штуке товара | Да |
Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
Гарантийный срок эксплуатации | 5 лет |
Гарантийный срок хранения | 5 лет |
Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216435848 | 4690216435848 | 4690216435848 |
Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
Объем, м³ | 0.17582300 | 0.17582300 | 0.17582300 |
Длина, м | 1.0290 | 1.0290 | 1.0290 |
Ширина, м | 0.9820 | 0.9820 | 0.9820 |
Высота, м | 0.1740 | 0.1740 | 0.1740 |
Описание
Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Дин-рейки для слаботочного отсека: 2шт
- 6. Болт распорный - 4шт
- 7. Замок металлический IP31 - 3шт
- 8. Окно учета пластиковое - по кол-ву квартир
- 9. Шина для PE проводников
- 10. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт Щит этажный 1-8 кв. (1000х950х150) EKF PROxima v3.1 (PDF, 247.8 КБ)
Мастер-каталоги
Мастер-каталог (PDF, 915.5 КБ)
Прочее
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Презентации
Устройства этажные EKF 01.2024 (PDF, 4.1 МБ)
3D - модели
3Д - модель v3 (STEP, 7.1 МБ)
Чертежи
Чертеж ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3 (DWG, 5.3 МБ)
Чертеж ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3 (PDF, 2.2 МБ)
