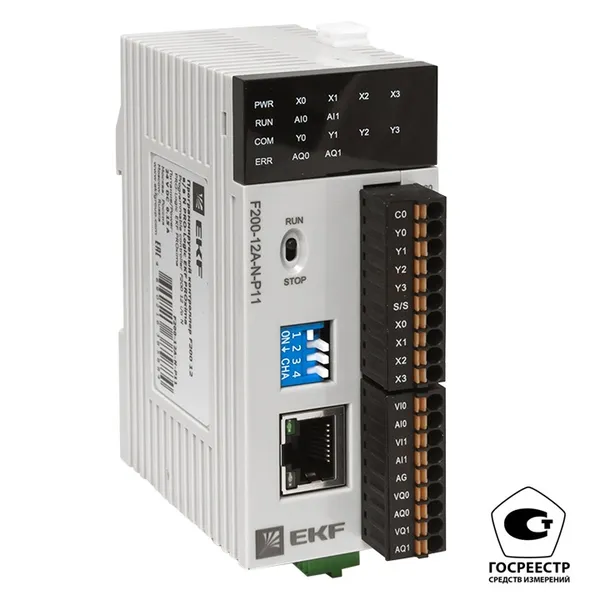

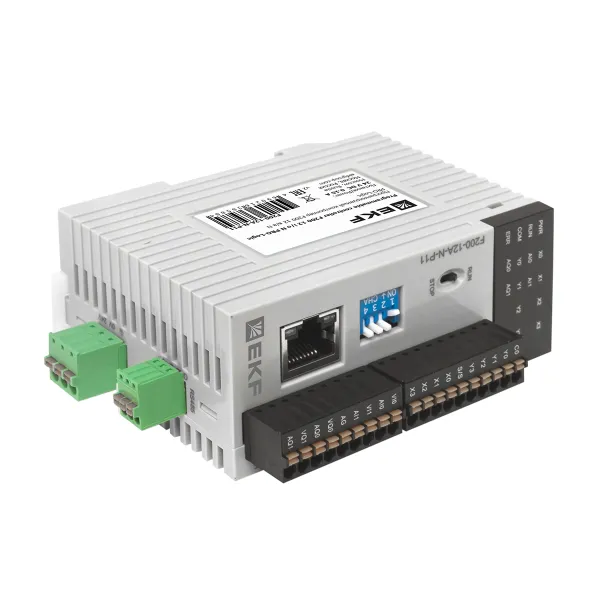

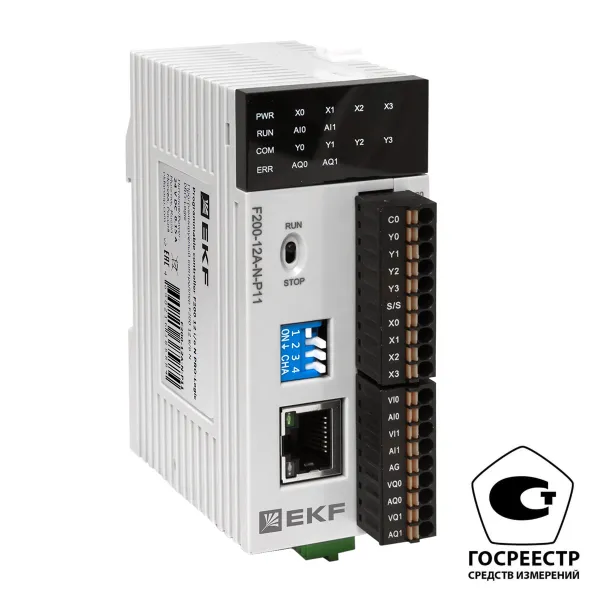

Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)

Артикул скопирован
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)
Программируемый контроллер F200 12 в/в N PRO-Logic EKF (с поверкой)

Рекомендованная розничная цена 20 892 ₽ за шт

27 856 ₽ Базовая цена за шт

Нет в наличии
на складах EKF

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
Количество цифров. входов4
Количество цифров. выходов4
Количество аналог. входов2
Количество аналог. выходов2
Тип питающего напряженияDC (постоян.)
Количество HW-интерфейсов Industrial Ethernet1
Количество HW-интерфейсов RS-4851
Поддержка протокола TCP/IPДа
Поддержка протокола MODBUSДа
Напряжение питания постоян. тока (DC), В20,4...28,8
Сертифицировано по IEC 61508Нет (без)
Тактовая частота процессора, МГц2
Ширина, мм40
Модель/исполнениеМодульный
Высота, мм95
Глубина, мм79
Вес, кг0,23
С дисплеемДа
Макс. потребл. мощность, Вт4,8
Подходит для функций безопасностиНет
Рабочая температура, °C0...55
Тип памятиПрочее
Объем памяти, кБайт27,53
Время обработки (1К, бинарная операция), мс0,05
Макс. количество адресных аналог. портов ввода/вывода2
Макс. количество адресных цифров. портов ввода/вывода4
Поддержка протокола LONНет
Количество HW-интерфейсов RS-2321
Количество HW-интерфейсов RS-4220
Количество HW-интерфейсов TTY0
Количество HW-интерфейсов USB0
Количество параллельных HW-интерфейсов0
Количество других HW-интерфейсов0
С оптическим интерфейсомНет
Возможна дополнит. памятьНет
Поддержка протокола ASIНет
Поддержка протокола PROFIBUSНет
Поддержка протокола CANДа
Поддержка протокола INTERBUSНет
Поддержка протокола KNXНет
Поддержка протокола Data-HighwayНет
Поддержка протокола DeviceNetНет
Поддержка протокола SUCONETНет
Поддержка протокола других шинных системНет
Степень защиты (IP), передняя сторонаIP20
ДублированиеНет
Возможность монтажа на рейкуДа
Категория взрывобезопасности по газуНет (без)
Категория взрывобезопасности по пылиНет (без)
SIL согл. IEC 615082
Системное комплектующееНет
Дополнит. исполннение (EX ia)Нет
Дополнит. исполнение (EX ib)Нет
Термопара типа ВДа
Термопара типа JДа
Термопара типа KДа
Термопара типа LНет
Термопара типа NДа
Термопара типа RДа
Термопара типа SДа
Термопара типа TНет
Поддержка протокола SERCOSНет
Поддержка протокола INTERBUS-SafetyНет
Категория согл. EN 954-12
Количество интерфейсов PROFINET0
Количество беспроводных HW-интерфейсов0
Возможна установка спередиНет
Возможна установка в стойкуНет
Монтаж на стену/непосредственная установкаНет
Радиостандарт BluetoothНет
Радиостандарт WLAN 802.11Нет
Задатчик связей вводы/выводаДа
Количество релейных выходов0
Макс. количество реле времени1 024
Уровень исполнения согл. EN ISO 13849-1Уровень C
Поддержка протокола AS-Interface Safety at WorkНет
Поддержка протокола DeviceNet SafetyНет
Поддержка протокола EtherNet/IPНет
Поддержка протокола Foundation FieldbusНет
Поддержка протокола PROFINET CBAНет
Поддержка протокола PROFINET IOНет
Поддержка протокола PROFIsafeНет
Поддержка протокола SafetyBUS pНет
Радиостандарт GPRSНет
Радиостандарт GSMНет
Радиостандарт UMTSНет
Часы реального времени (RTC)Да
DC напряжение на цифровом входе, В20,4...28,8
Цифровой вход "СК"Нет
Цифровой вход "NPN"Да
Цифровой вход "PNP"Да
Цифровой вход "24В"Да
Цифровой вход "220В"Нет
Цифровой вход кондуктометрическийНет
DC напряжение на цифровом выходе "Транзистор", В0...30
Ток на цифровом выходе "Транзистор", А0...0,5
Количество цифровых выходов "Реле"0
Количество цифровых выходов "Транзистор"8
Количество цифровых выходов "Симистор"0
Количество цифровых выходов "Управление внешним твердотельным реле"0
Цифровой выход "Реле"Нет
Цифровой выход "Транзистор"Да
Цифровой выход "Симистор"Нет
Цифровой выход "Управление внешним твердотельным реле"Нет
Термометр сопротивления Cu50Да
Термометр сопротивления 50MНет
Термометр сопротивления Pt50Нет
Термометр сопротивления 50ПНет
Термометр сопротивления Cu100Да
Термометр сопротивления 100МНет
Термометр сопротивления Pt100Да
Термометр сопротивления 100ПНет
Термометр сопротивления Ni100Нет
Термометр сопротивления 100HНет
Термометр сопротивления Cu500Нет
Термометр сопротивления 500МНет
Термометр сопротивления Pt500Нет
Термометр сопротивления 500ПНет
Термометр сопротивления Ni500Нет
Термометр сопротивления 500HНет
Термометр сопротивления Cu1000Нет
Термометр сопротивления 1000МНет
Термометр сопротивления Pt1000Да
Термометр сопротивления 1000ПНет
Термометр сопротивления Ni1000Нет
Термометр сопротивления 1000HНет
Термометр сопротивления ТСМ гр.23Нет
Термопара типа ТВР (А-1)Нет
Термопара типа ТВР (А-2)Нет
Термопара типа ТВР (А-3)Нет
Аналоговый вход 0-5 мАНет
Аналоговый вход 0-20 мАДа
Аналоговый вход 4-20 мАДа
Аналоговый вход 0-1 ВНет
Аналоговый вход 0-10 ВДа
Аналоговый вход ±1 ВНет
Аналоговый вход ±50 мВНет
Аналоговый вход 0-2 кОмНет
Аналоговый вход 0-4 кОмНет
Аналоговый вход 0-5 кОмНет
Аналоговый вход термоэлектрический преобразователь tP.tLНет
Аналоговый вход активное сопротивление 25-900 ОмНет
Аналоговый вход активное сопротивление 25-2000 ОмНет
Аналоговый вход активное сопротивление 25-5000 ОмНет
Напряжение питания аналогового выхода 0-10 В, В20,4...28,8
Напряжение питания аналогового выхода 0(4)-20 мА, В20,4...28,8
Количество аналоговых выходов 0-10 В4
Количество аналоговых выходов 0(4)-20 мА4
Аналоговый выход 0-10 ВДа
Аналоговый выход 0(4)-20 мАДа
Со звуковой индикациейНет
Количество "быстрых" цифровых входов (из общего количества)0
Количество "быстрых" цифровых выходов (из общего количества)0
Слот для карты памяти SDНет

Логистические параметры

Описание

Применение

  • С помощью ПЛК реализуется автоматизация любых технологических систем и процессов:
  • - Системы вентиляции, отопления, водоснабжения и водоподготовки
  • - Автоматический ввод резерва
  • - Конвейеры, фасовочные и упаковочные аппараты
  • - Автоматические системы дозирования веществ
  • - Станки, печи, котлы
  • - Системы автоматического управления освещением, дверьми, воротами и другими объектами

Документация и ПО

Документация и ПО

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-CN.РА01.В.74985/21 (PDF, 460.8 КБ)

Сертификат об утверждении типа средств измерений 94919-25 (ZIP, 4.7 МБ)

Паспорта

Паспорт «Контроллеры программируемые модульные PRO-Logic» (PDF, 97.6 КБ)

Мастер-каталоги

Мастер-каталог, раздел «Программируемые логические контроллеры PRO-Logic EKF» (PDF, 753.7 КБ)

Руководства

Программируемый контроллер PRO-Logic. Руководство по эксплуатации (PDF, 1.5 МБ)

Сетевая настройка ПК для подключения к PRO-Relay или PRO-Logic по Ethernet (PDF, 195.0 КБ)

Краткое руководство по программированию контроллеров PRO-Logic (PDF, 2.6 МБ)

Презентации

Презентация «Устройства PRO-Logic» (PDF, 3.1 МБ)

Программное обеспечение

Обновление внутренней прошивки контроллеров F-100 PRO-Logic (ZIP, 864.9 КБ)

Среда программирования «PRO-Logic master» (ZIP, 20.0 МБ)

3D-модели

3D-модели «PRO-Logic» (ZIP, 1.2 МБ)

Чертежи

Чертеж «Внешние виды устройств PRO-Logic» (DWG, 290.6 КБ)

Референсы

Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)

Файлы для скачивания

Примеры программ управления для PRO-Logic (ZIP, 40.3 КБ)

Таблица регистров Modbus для контроллеров PRO-Logic (XLSX, 791.2 КБ)

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Аксессуары

Блок питания 24В DR-15W-24 EKF PROxima

Артикул скопирован

2 446 ₽ за шт

3 261 ₽ Базовая цена

С этим товаром покупают

Модуль аналогового ввода EMF 4 PRO-Logic EKF (с поверкой)

Артикул скопирован

13 244 ₽ за шт

17 658 ₽ Базовая цена

Аналоги и похожие товары

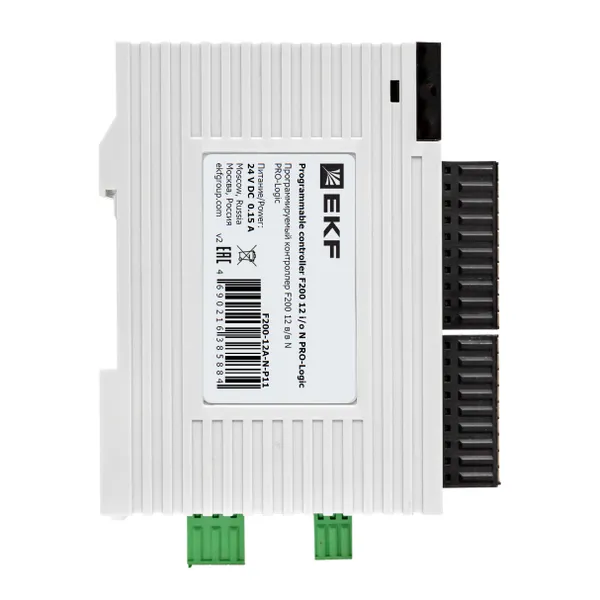

Программируемый контроллер F200 12 в/в PRO-Logic EKF (с поверкой)

Артикул скопирован

19 812 ₽ за шт

26 416 ₽ Базовая цена
