Рекомендованная розничная цена 13 838 ₽ за шт
18 451 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус |
Заказная
|
| Серия | PRO-Logic |
| Разновидность устройства | Локальный аналоговый модуль |
| Тип питающего напряжения | DC (постоян.) |
| Напряжение питания постоян. тока (DC), В | 20,4...28,8 |
| Количество аналог. входов | 0 |
| Количество аналог. выходов | 4 |
| Количество HW-интерфейсов Industrial Ethernet | 0 |
| Количество HW-интерфейсов RS-485 | 0 |
| Поддержка протокола MODBUS | Нет |
| Выход, по току | Да |
| Выход, по напряжению | Да |
| Конфигурируемые аналог. выходы | Да |
| Ширина, мм | 25 |
| Высота, мм | 95 |
| Глубина, мм | 79 |
| Подходит для функций безопасности | Нет |
| Поддержка протокола TCP/IP | Нет |
| Сертифицировано по IEC 61508 | Нет (без) |
| Гальваническая развязка | Да |
| Вес, кг | 0,2 |
| Макс. потребл. мощность, Вт | 4,8 |
| Рабочая температура, °C | 0...55 |
| Количество HW-интерфейсов USB | 0 |
| Степень защиты (IP), передняя сторона | IP20 |
| Тип подключения | Соединение с пружинным зажимом |
| Возможность монтажа на рейку | Да |
| Категория взрывобезопасности по газу | Нет (без) |
| Категория взрывобезопасности по пыли | Нет (без) |
| SIL согл. IEC 61508 | 2 |
| Дополнит. исполннение (EX ia) | Нет |
| Дополнит. исполнение (EX ib) | Нет |
| Категория согл. EN 954-1 | 2 |
| Монтаж на стену/непосредственная установка | Нет |
| Уровень исполнения согл. EN ISO 13849-1 | Уровень C |
| Поддержка протокола ОВЕН | Нет |
| Поддержка протокола DCON | Нет |
| Класс точности | 0,2 |
| Выходящий сигнал, конфигурируемый | Да |
| Разрядность аналог. выходов, бит | 12 |
| Напряжение питания аналогового выхода 0-10 В, В | 20,4...28,8 |
| Напряжение питания аналогового выхода 0(4)-20 мА, В | 20,4...28,8 |
| Количество аналоговых выходов 0-10 В | 4 |
| Количество аналоговых выходов 0(4)-20 мА | 4 |
| Аналоговый выход 0-10 В | Да |
| Аналоговый выход 0(4)-20 мА | Да |
| Количество аналоговых выходов 0-1 В | 0 |
| Аналоговый выход 0-1 В | Нет |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216662572 | 4690216662572 | 4690216662572 |
| Вес брутто, кг | 0.1330 | 0.1330 | 0.1330 |
| Объем, м³ | 0.00089500 | 0.00089500 | 0.00089500 |
| Длина, м | 0.1400 | 0.1400 | 0.1400 |
| Ширина, м | 0.0940 | 0.0940 | 0.0940 |
| Высота, м | 0.0680 | 0.0680 | 0.0680 |
Описание

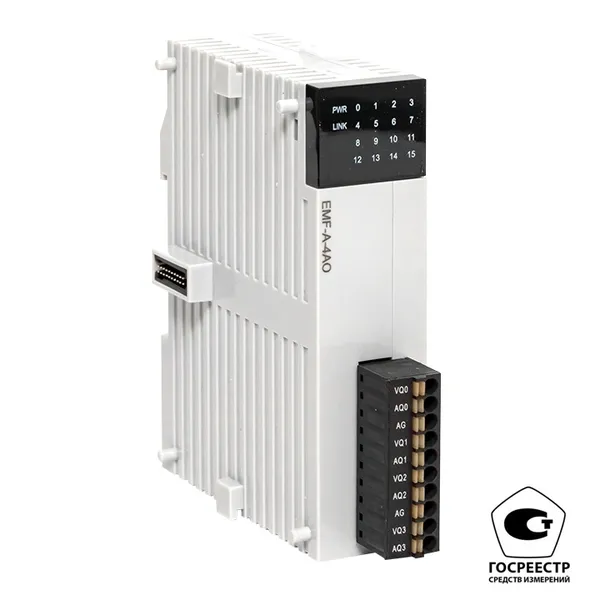

Модули расширения PRO-Logic предназначены для увеличения доступного количества входных и выходных сигналов у головных модулей PRO-Logic. Подключаются к локальной шине головных модулей F100 и F200. Напряжение питания: 24 В DC. К модулям расширения PRO-Logic также относятся коммуникационные и тензометрические модули PRO-Logic. Устройства PRO-Logic находят широкое применение в следующих областях: Энергоснабжение и распределение энергии (АВР), отопление, вентиляция и кондиционирование, водоснабжение, водоподготовка и водоотведение, освещение, конвейеры, фасовочные и упаковочные аппараты, автоматические системы дозирования веществ, станки, печи, котлы, прочие технологические и производственные процессы.
Документация и ПО
Сертификат об утверждении типа средств измерений 94919-25 (ZIP, 4.7 МБ)
Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.20840/22 (PDF, 458.1 КБ)
Паспорт «Контроллеры программируемые модульные PRO-Logic» (PDF, 97.6 КБ)
Мастер-каталог, раздел «Программируемые логические контроллеры PRO-Logic EKF» (PDF, 753.7 КБ)
Сетевая настройка ПК для подключения к PRO-Relay или PRO-Logic по Ethernet (PDF, 195.0 КБ)
Дискретные и аналоговые модули расширения для контроллеров PRO-Logic. Руководство по эксплуатации (PDF, 1.6 МБ)
Краткое руководство по программированию контроллеров PRO-Logic (PDF, 2.6 МБ)
Презентация «Устройства PRO-Logic» (PDF, 3.1 МБ)
Среда программирования «PRO-Logic master» (ZIP, 20.0 МБ)
3D-модели «PRO-Logic» (ZIP, 1.2 МБ)
Чертеж «Внешние виды устройств PRO-Logic» (DWG, 290.6 КБ)
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
Примеры программ управления для PRO-Logic (ZIP, 40.3 КБ)
Таблица регистров Modbus для контроллеров PRO-Logic (XLSX, 791.2 КБ)
