Рекомендованная розничная цена 13 013 ₽ за шт
17 350 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Количество аналог. входов | 2 |
| Количество аналог. выходов | 2 |
| Вход, термопара | Нет |
| Вход, резисторный термометр | Нет |
| Входящий сигнал, конфигурируемый | Да |
| Гарантийный срок хранения, лет | 3 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации, лет | 3 |
| Напряжение питания постоян. тока (DC), В | 20,4...28,8 |
| Тип питающего напряжения | DC (постоян.) |
| Поддержка протокола MODBUS | Нет |
| Выход, по току | Да |
| Выход, по напряжению | Да |
| Конфигурируемые аналог. выходы | Да |
| Вход, ток | Да |
| Вход, напряжение | Да |
| Конфигурируемые аналог. входы | Да |
| Ширина, мм | 25 |
| Высота, мм | 95 |
| Глубина, мм | 79 |
| Подходит для функций безопасности | Нет |
| Поддержка протокола TCP/IP | Нет |
| Сертифицировано по IEC 61508 | Нет (без) |
| Гальваническая развязка | Да |
| Вес, кг | 0,2 |
| Макс. потребл. мощность, Вт | 4,8 |
| Рабочая температура, °C | 0...55 |
| Количество HW-интерфейсов Industrial Ethernet | 0 |
| Количество HW-интерфейсов RS-485 | 0 |
| Количество HW-интерфейсов USB | 0 |
| Степень защиты (IP), передняя сторона | IP20 |
| Тип подключения | Соединение с пружинным зажимом |

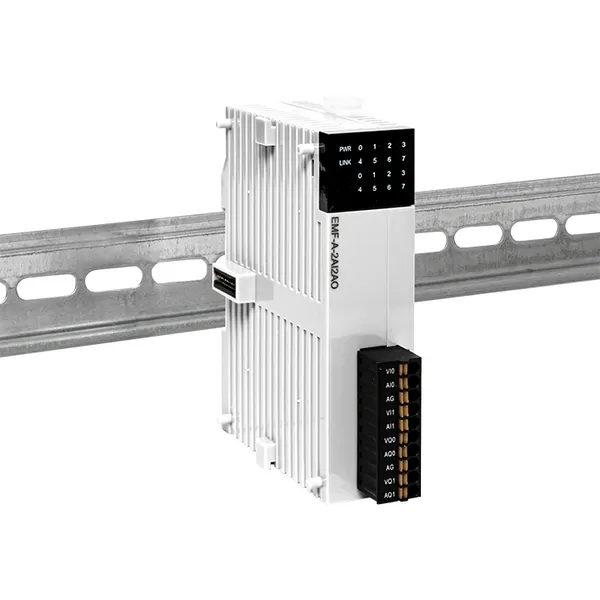

| Возможность монтажа на рейку | Да |
| Категория взрывобезопасности по газу | Нет (без) |
| Категория взрывобезопасности по пыли | Нет (без) |
| SIL согл. IEC 61508 | 2 |
| Дополнит. исполннение (EX ia) | Нет |
| Дополнит. исполнение (EX ib) | Нет |
| Категория согл. EN 954-1 | 2 |
| Монтаж на стену/непосредственная установка | Нет |
| Уровень исполнения согл. EN ISO 13849-1 | Уровень C |
| Поддержка протокола ОВЕН | Нет |
| Поддержка протокола DCON | Нет |
| Класс точности | 0,2 |
| Вход, резистор | Нет |
| Выходящий сигнал, конфигурируемый | Да |
| Разрядность аналог. входов, бит | 12 |
| Термопара типа В | Нет |
| Термопара типа J | Нет |
| Термопара типа K | Нет |
| Термопара типа L | Нет |
| Термопара типа N | Нет |
| Термопара типа R | Нет |
| Термопара типа S | Нет |
| Термопара типа T | Нет |
| Термометр сопротивления Cu50 | Нет |
| Термометр сопротивления 50M | Нет |
| Термометр сопротивления Pt50 | Нет |
| Термометр сопротивления 50П | Нет |
| Термометр сопротивления Cu100 | Нет |
| Термометр сопротивления 100М | Нет |
| Термометр сопротивления Pt100 | Нет |
| Термометр сопротивления 100П | Нет |
| Термометр сопротивления Ni100 | Нет |
| Термометр сопротивления 100H | Нет |
| Термометр сопротивления Cu500 | Нет |
| Термометр сопротивления 500М | Нет |
| Термометр сопротивления Pt500 | Нет |
| Термометр сопротивления 500П | Нет |
| Термометр сопротивления Ni500 | Нет |
| Термометр сопротивления 500H | Нет |
| Термометр сопротивления Cu1000 | Нет |
| Термометр сопротивления 1000М | Нет |
| Термометр сопротивления Pt1000 | Нет |
| Термометр сопротивления 1000П | Нет |
| Термометр сопротивления Ni1000 | Нет |
| Термометр сопротивления 1000H | Нет |
| Термометр сопротивления ТСМ гр.23 | Нет |
| Термопара типа ТВР (А-1) | Нет |
| Термопара типа ТВР (А-2) | Нет |
| Термопара типа ТВР (А-3) | Нет |
| Аналоговый вход 0-5 мА | Нет |
| Аналоговый вход 0-20 мА | Да |
| Аналоговый вход 4-20 мА | Да |
| Аналоговый вход 0-1 В | Нет |
| Аналоговый вход 0-10 В | Да |
| Аналоговый вход ±1 В | Нет |
| Аналоговый вход ±50 мВ | Нет |
| Аналоговый вход 0-2 кОм | Нет |
| Аналоговый вход 0-4 кОм | Нет |
| Аналоговый вход 0-5 кОм | Нет |
| Аналоговый вход термоэлектрический преобразователь tP.tL | Нет |
| Аналоговый вход активное сопротивление 25-900 Ом | Нет |
| Аналоговый вход активное сопротивление 25-2000 Ом | Нет |
| Аналоговый вход активное сопротивление 25-5000 Ом | Нет |
| Напряжение питания аналогового выхода 0-10 В, В | 20,4...28,8 |
| Напряжение питания аналогового выхода 0(4)-20 мА, В | 20,4...28,8 |
| Количество аналоговых выходов 0-10 В | 2 |
| Количество аналоговых выходов 0(4)-20 мА | 2 |
| Аналоговый выход 0-10 В | Да |
| Аналоговый выход 0(4)-20 мА | Да |
| Время опроса входного канала, мс | 1,25 |
| Количество аналоговых выходов 0-1 В | 0 |
| Аналоговый выход 0-1 В | Нет |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 54 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216386065 | 4690216386065 | 44690216386063 |
| Вес брутто, кг | 0.1310 | 0.1310 | 14.0000 |
| Объем, м³ | 0.00090200 | 0.00090200 | 0.05686900 |
| Длина, м | 0.1390 | 0.1390 | 0.3700 |
| Ширина, м | 0.0940 | 0.0940 | 0.2900 |
| Высота, м | 0.0690 | 0.0690 | 0.5300 |
Описание
Документация и ПО
Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.20840/22 (PDF, 458.1 КБ)
Сертификат об утверждении типа средств измерений 94919-25 (ZIP, 4.7 МБ)
Паспорт «Тензометрические модули расширения PRO-Logic» (PDF, 383.0 КБ)
Паспорт «Интерфейсные модули расширения PRO-Logic» (PDF, 355.9 КБ)
Паспорт «Дискретные и аналоговые модули расширения PRO-Logic» (PDF, 985.2 КБ)
Паспорт «Температурные модули расширения PRO-Logic» (PDF, 404.2 КБ)
Мастер-каталог, раздел «Программируемые логические контроллеры PRO-Logic EKF» (PDF, 753.7 КБ)
Краткое руководство по программированию контроллеров PRO-Logic (PDF, 2.6 МБ)
Сетевая настройка ПК для подключения к PRO-Relay или PRO-Logic по Ethernet (PDF, 195.0 КБ)
Презентация «Устройства PRO-Logic» (PDF, 3.1 МБ)
Среда программирования «PRO-Logic master» (ZIP, 20.0 МБ)
3D-модели «PRO-Logic» (ZIP, 1.2 МБ)
Внешние виды устройств PRO-Logic (DWG, 290.6 КБ)
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
Примеры программ управления для PRO-Logic (ZIP, 40.3 КБ)
Таблица регистров Modbus для контроллеров PRO-Logic (XLSX, 791.1 КБ)
