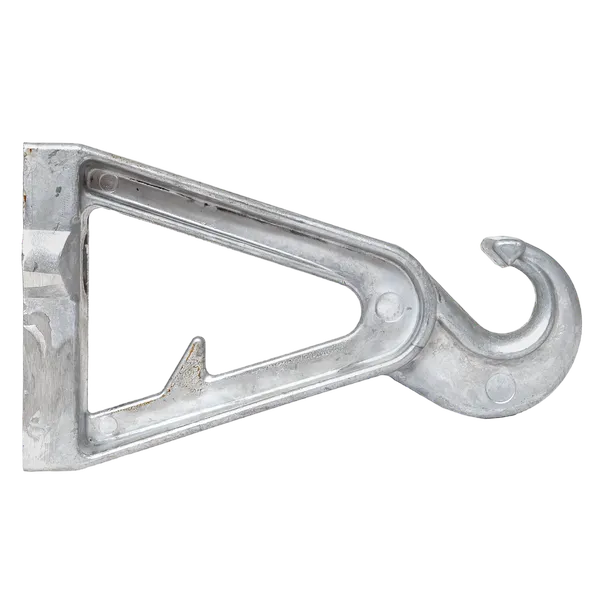

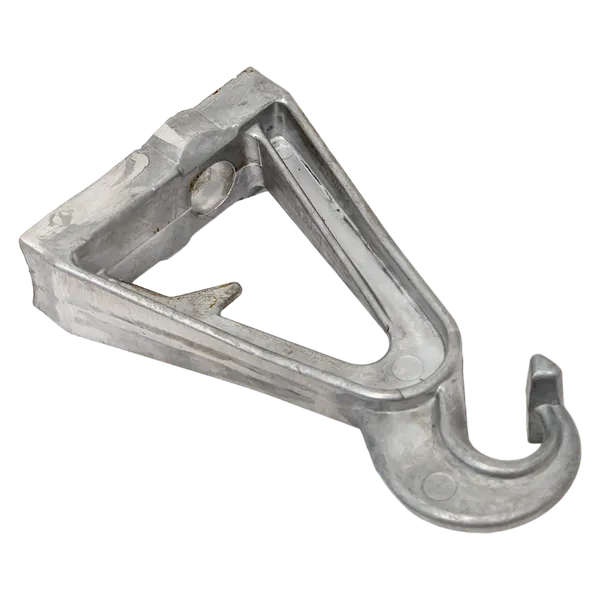

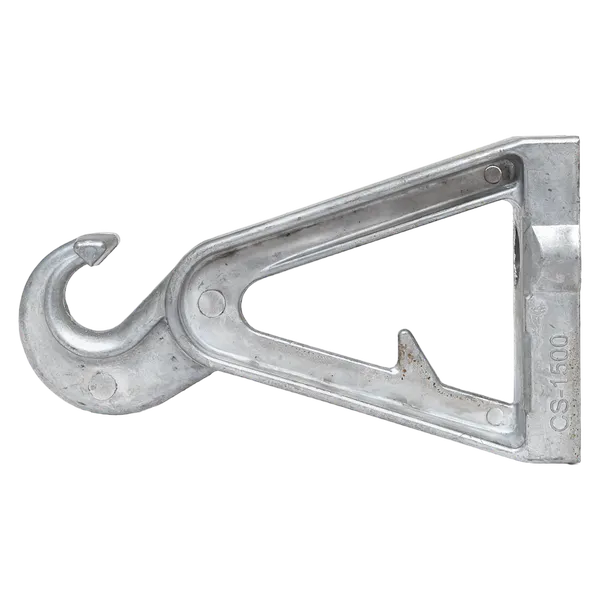

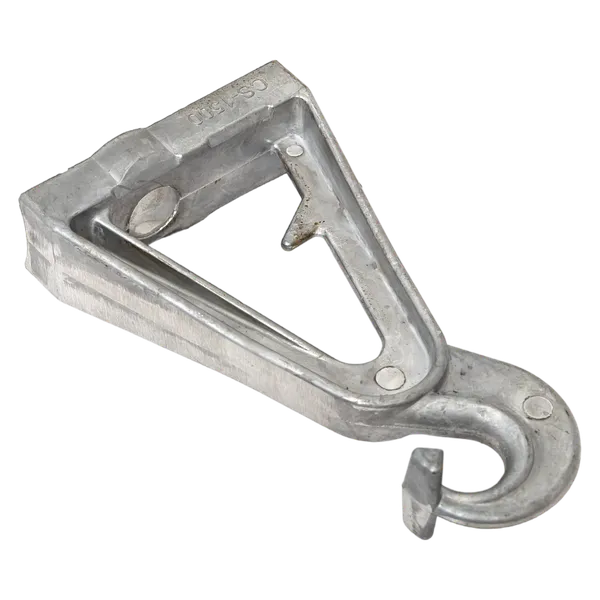

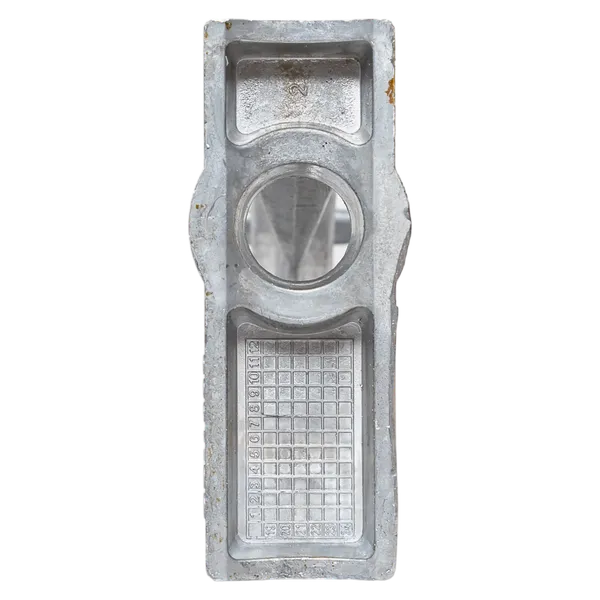

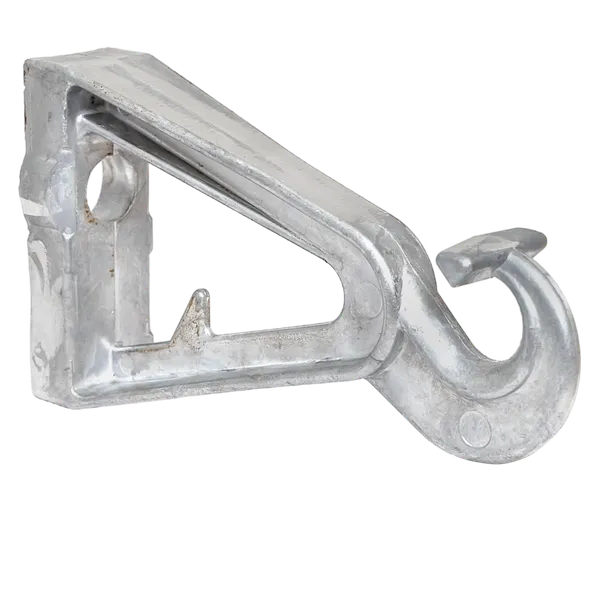

Кронштейн поддерживающий CS1500 EKF
Рекомендованная розничная цена 372 ₽ за шт
Базовая цена 496 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Разрушающая нагрузка, кН | 12 |
Модель/исполнение | Односторонн. |
С анкером/дюбелем | Нет |
Материал | Алюминий/Алюминиевый сплав |
Длина, мм | 170 |
Серия | PROxima |
Диаметр болта, мм | 14...16 |
Гарантийный срок эксплуатации, лет | 7 |
Температура эксплуатации, °C | -60...+50 |
Температура монтажа, °С | -20...+50 |
Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 5 | 50 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216501987 | 4690216501994 | 14690216501984 |
Вес брутто, кг | 0.1800 | 1.0300 | 10.7400 |
Объем, м³ | 0.00047600 | 0.00390100 | 0.02572800 |
Длина, м | 0.0350 | 0.3210 | 0.4030 |
Ширина, м | 0.0800 | 0.1030 | 0.3040 |
Высота, м | 0.1700 | 0.1180 | 0.2100 |
Описание
Описание
Кронштейн поддерживающий типа cs-1500 предназначен для крепления промежуточных зажимов на опорах. Специальный выступ для монтажа раскаточного ролика. Упор на крюке для исключения запрокидывания промежуточных зажимов. Монтаж осуществляется с помощью стальной бандажной ленты или болта. Кронштейн устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Отказное письмо (PDF, 1.9 МБ)
Паспорта
Паспорт «Кронштейн поддерживающий CS1500 EKF» (PDF, 92.3 КБ)
Мастер-каталоги
Мастер-каталог «Крюки СИП» (PDF, 693.8 КБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Файлы для скачивания
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
