Рекомендованная розничная цена 772 ₽ за шт
Базовая цена 1 029 ₽ за шт
1 544 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Сечение несущей жилы СИП, мм² | 10...95 |
| Разрушающая нагрузка, кН | 12 |
| Защитное покрытие поверхности | Необработанная |
| Материал | Алюминий/пластик |
| Количество кабелей | 1 |
| Диаметр натяжного троса/кабеля, мм | 10...95 |
| Серия | EKF |
| Материал изделия | Алюминиевый сплав/армированная пластмасса |
| Гарантийный срок эксплуатации, лет | 7 |
| Температура эксплуатации, °C | -60...+50 |
| Температура монтажа, °С | -20...+50 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 2 | 20 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216035031 | 4690216498133 | 14690216035038 |
| Вес брутто, кг | 0.4500 | 0.9000 | 7.4660 |
| Объем, м³ | 0.00121800 | 0.00974400 | 0.02636000 |
| Длина, м | 0.1050 | 0.2100 | 0.4010 |
| Ширина, м | 0.0400 | 0.0800 | 0.3960 |
| Высота, м | 0.2900 | 0.5800 | 0.1660 |
Описание

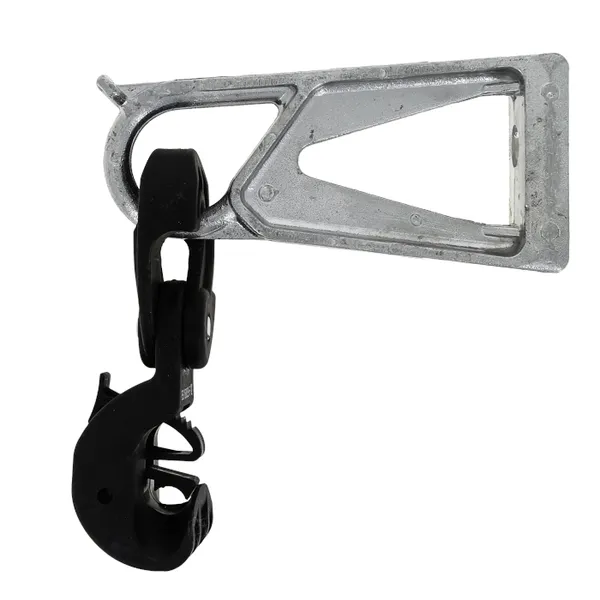

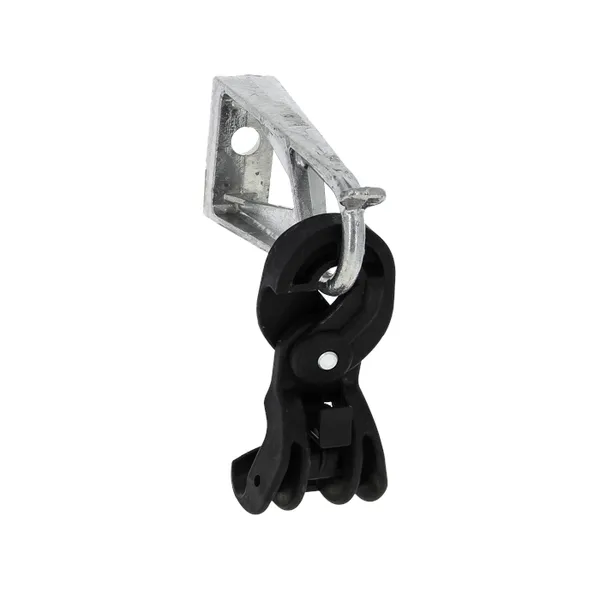

Комплект промежуточной подвески типа es-1500 предназначен для крепления изолированной несущей жилы СИП-2 на промежуточных опорах. Комплект состоит из промежуточного зажима и кронштейна. Кронштейн имеет выступ для фиксации раскаточного ролика. Монтаж осуществляется с помощью стальной бандажной ленты или болта. Комплект подвески устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Отказное письмо (PDF, 1.4 МБ)
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 2.5 МБ)
Паспорт «Комплект промежуточной подвески ES1500 1x25-95 мм2 EKF» (PDF, 126.6 КБ)
Мастер-каталог, раздел «Арматура для монтажа СИП» (PDF, 4.8 МБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
