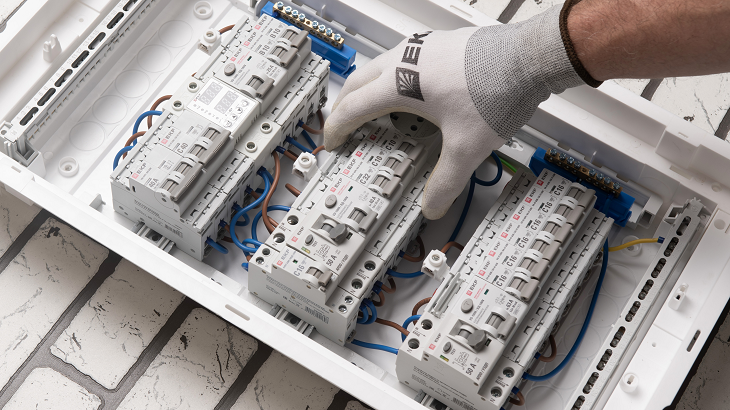

Модульный автоматический выключатель (АВ) можно найти в любом распределительном щите. Поэтому его монтаж часто воспринимается как рутина: защелкнул на DIN-рейку, зажал провода — и готово. Однако несерьезное отношение к подбору и монтажу автоматического выключателя может привести к пожару, перегрузке сети и финансовым потерям.

Монтаж электрооборудования регламентируется несколькими стандартами:

· ПУЭ (Правила устройства электроустановок, 7-е издание) — базовый нормативный документ;
· ГОСТ Р 50345-2010 (IEC 60898-1:2003) — стандарт на автоматические выключатели для защиты от сверхтоков в бытовых и аналогичных установках;
· ГОСТ Р 50030.2-2010 (IEC 60947-2) — для АВ промышленного применения;
· СП 256.1325800.2016 — свод правил для жилых и общественных зданий.

Нарушение этих норм при сдаче объекта — основание для отказа в приемке, штрафных санкций и полной юридической ответственности монтажной организации при наступлении страхового случая.

Разберем самые распространенные ошибки при электромонтаже.

Ошибка № 1. Неправильный выбор номинального тока

В чем заключается ошибка

Автоматический выключатель подбирается по принципу «с запасом» или «что было на складе». Например, ставится АВ на 25 А в линию освещения с расчетным током 6–8 А или, наоборот, АВ на 10 А — в линию питания электроплиты мощностью 7 кВт (расчетный ток ~32 А).

К чему это приводит

· Завышенный номинал: провод греется и разрушается под нагрузкой, а автомат не отключается — именно такая комбинация является самой распространенной причиной возгорания кабеля. АВ на 25 А с кабелем ВВГнг 1,5 мм² — классический пожарный сценарий.
· Заниженный номинал: ложные срабатывания, нестабильная работа оборудования, ускоренный износ контактной группы самого выключателя.

Как сделать правильно

Номинал АВ рассчитывается по формуле:
I_н ≥ I_расч, при этом I_н ≤ I_доп.кабеля

Согласно ПУЭ п. 3.1.4–3.1.8 и таблицам 1.3.4–1.3.7, ток длительно допустимой нагрузки кабеля должен быть не менее номинального тока АВ. Иными словами: защищаете кабель, а не оборудование.

Пример: линия розеток, кабель ВВГнг 2,5 мм² (I_доп = 27 А при открытой прокладке) → максимальный АВ — 25 А. Для линии освещения на ВВГнг 1,5 мм² (I_доп = 19 А) → 16 А и не более.

Ошибка № 2. Неправильная затяжка винтовых зажимов/ винтовых клемм

В чем заключается ошибка

· Недотянуто: провод держится «на честном слове», контакт нестабильный.
· Перетянуто жилы провода (особенно многопроволочные) передавлены или срезаны, у алюминиевых проводников образуются трещины.

К чему это приводит

· Недотянуто → переходное сопротивление контакта растет → локальный перегрев → оплавление изоляции → дуговое замыкание.
· Перетянуто → механическое повреждение проводника → уменьшение эффективного сечения → тот же перегрев, только быстрее.

Статистика показывает, что более 40% отказов аппаратов, не связанных с параметрами сети, вызваны именно нарушениями при подключении проводников.

Как сделать правильно

Момент затяжки указывается в технической документации на конкретный аппарат.

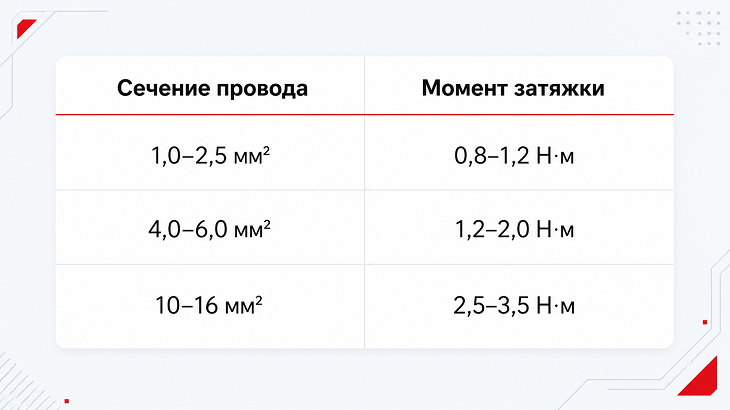

Типовые значения для АВ до 63 А:

Для многопроволочных (гибких) проводников обязательно использовать втулочные наконечники (НШВИ) — это требование также зафиксировано в документации большинства производителей и соответствует ПУЭ п. 2.1.21.

Ошибка № 3. Несоответствие сечения провода линии нагрузке и номиналу АВ

В чем заключается ошибка

К автоматическому выключателю подключают кабель, сечение жил которого не соответствует ни расчетному току нагрузки, ни номиналу самого АВ. Например, АВ 16 А — кабель 1,0 мм² или обратная история — АВ 10 А, а монтажник «для надежности» тянет кабель 35 мм², который потом невозможно нормально завести в зажим.

К чему это приводит

· Заниженное сечение: кабель является самым слабым звеном защищаемой цепи и при перегрузке разрушается раньше, чем АВ успевает сработать.
· Завышенное сечение: механическое повреждение зажима, невозможность качественного контакта, деформация шины АВ.

Как сделать правильно

Основной принцип (ПУЭ, гл. 3.1): ток допустимой нагрузки кабеля должен быть не меньше номинального тока АВ. Выбирайте связку «кабель–автомат» как единую систему. Допустимые сечения для зажимов АВ указаны в технической документации — не превышайте этот диапазон ни в меньшую, ни в большую сторону.

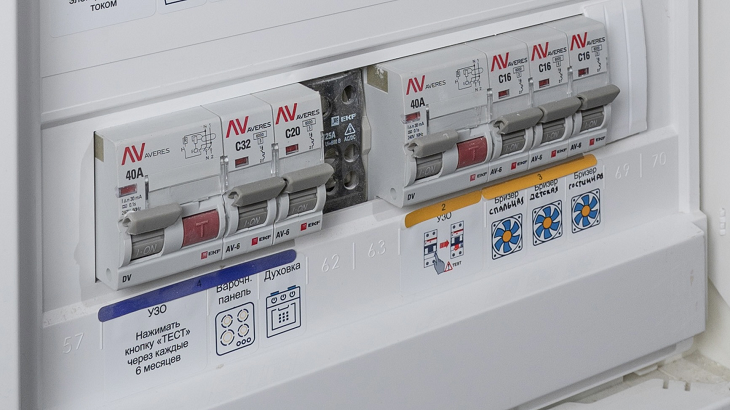

Ошибка № 4. Отсутствие маркировки проводников и аппаратов

В чем заключается ошибка

Провода в щите не промаркированы, автоматы не подписаны, схема не соответствует реальному монтажу или отсутствует вовсе. Это не «эстетическая» проблема — это прямое нарушение ПУЭ п. 1.1.30 и требований правил технической эксплуатации электроустановок потребителей (ПТЭЭП).

К чему это приводит

· При аварийном отключении электрик тратит критически важное время на поиск нужной линии.
· При последующем обслуживании другой бригадой возрастает риск поражения током из-за ошибочной идентификации цепей.
· При инспекционной проверке — гарантированный акт о нарушениях.

Как сделать правильно

Маркируйте каждый проводник у места подключения с обоих концов. Используйте кабельные маркеры (трубки, флажки, термоусадку с печатью) или буквенно-цифровую маркировку согласно ГОСТ Р МЭК 60445. На каждый АВ — подписная табличка или наклейка с указанием защищаемой группы и номинала. Схема щита — в кармане на дверце или рядом с щитом.

Ошибка № 5. Несоответствие характеристики срабатывания (категории B, C, D) типу нагрузки

В чем заключается ошибка

На все линии без разбора ставятся автоматы с характеристикой «C» (самая распространенная в продаже) — и на освещение, и на двигатели, и на розеточные группы. Либо на пусковые цепи мощных двигателей ставят «B», которая ложно срабатывает при каждом пуске.

К чему это приводит

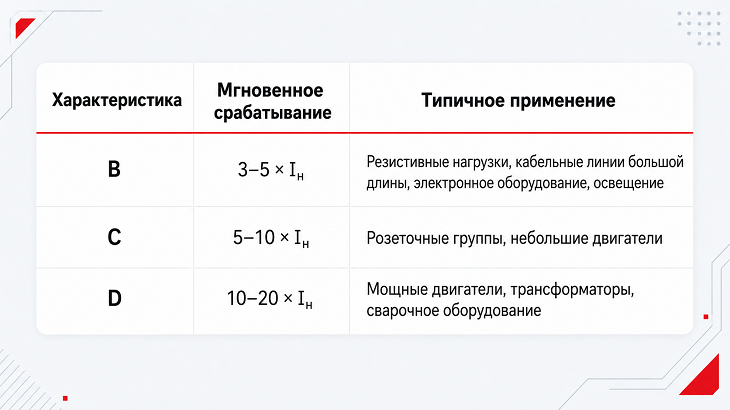

Характеристика срабатывания определяет диапазон токов, при которых АВ мгновенно (электромагнитный расцепитель) отключает цепь:

Установка характеристики «C» на цепь двигателя с кратностью пускового тока 7–8×I_н — гарантированные ложные срабатывания при каждом пуске. Установка «D» на линию освещения — риск того, что при коротком замыкании ток КЗ окажется недостаточным для мгновенного срабатывания, и дуга будет гореть секунды вместо миллисекунд.

Как сделать правильно

Определяйте характеристику АВ исходя из характера нагрузки:

· Чисто резистивная нагрузка (обогреватели, лампы накаливания) → B
· Смешанная нагрузка, розетки, LED-освещение → C
· Двигатели, компрессоры, насосы → D или специализированные моторные автоматы
· Сети с длинными кабельными линиями (где ток КЗ невелик) → B для обеспечения мгновенного срабатывания

Дополнительно учитывайте токоограничивающий класс АВ (1, 2 или 3 по IEC 60898): чем выше класс, тем быстрее аппарат ограничивает ток КЗ и тем лучше защищает последующие цепи. На вводах секций щитов и в ответственных цепях — класс 3.

Ошибка № 6. Неправильно подобранный параметр номинальной отключающей способности

В чем заключается ошибка

Номинальная отключающая способность автоматического выключателя — это максимальный ток короткого замыкания, который аппарат способен безопасно отключить без разрушения и потери работоспособности в пределах установленных требований.

Ошибка заключается в том, что автоматический выключатель выбирают только по номинальному току, например на 16 А, 25 А или 32 А, не учитывая ожидаемый ток короткого замыкания в точке установки. В результате в щит может быть установлен аппарат с недостаточной отключающей способностью, например 4,5 кА, там, где расчетный ток короткого замыкания может быть выше.

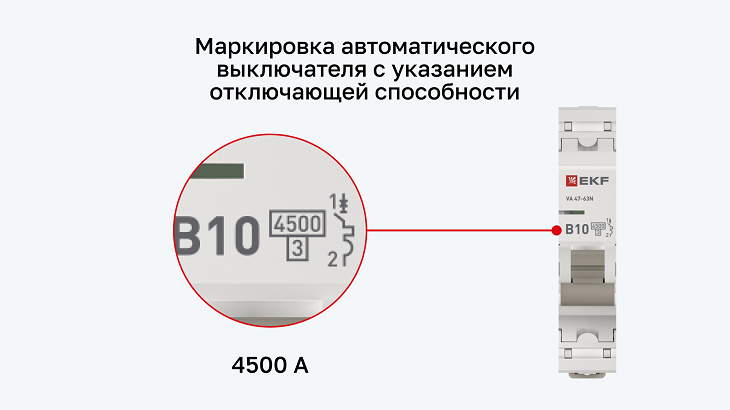

На корпусе модульных автоматических выключателей обычно указывается значение отключающей способности: 4500 А, 6000 А, 10000 А, 15000 А и т. д. Этот параметр нельзя игнорировать.

К чему это приводит

Если фактический ток короткого замыкания окажется выше отключающей способности автомата, аппарат может не справиться с аварийным режимом. Возможные последствия:

· разрушение корпуса автоматического выключателя;
· образование электрической дуги;
· повреждение шин, проводников и другого оборудования в щите;
· возгорание изоляции и элементов электроустановки;
· невозможность безопасного отключения аварийной цепи;
· риск поражения человека электрическим током при повреждении оборудования.

Особенно опасна такая ошибка в щитах, расположенных близко к вводному устройству, трансформаторной подстанции или мощному источнику питания. Чем меньше сопротивление линии до источника, тем выше возможный ток короткого замыкания.

Как сделать правильно

Отключающую способность автоматического выключателя необходимо выбирать с учетом расчетного или измеренного тока короткого замыкания в точке установки. Значение отключающей способности автомата должно быть не ниже ожидаемого тока короткого замыкания.

Ошибка № 7. Неправильно выбранное число полюсов

В чем заключается ошибка

Число полюсов автоматического выключателя должно соответствовать типу сети, назначению цепи и требованиям к отключению проводников. Ошибка возникает, когда устанавливают автомат с неподходящим числом полюсов.

Например:

· в однофазной цепи устанавливают однополюсный автомат там, где требуется одновременное отключение фазного и нулевого рабочего проводника;
· в трехфазной цепи вместо трехполюсного автомата применяют отдельные однополюсные автоматы;
· в цепи с нейтралью используют трехполюсный аппарат, хотя по условиям эксплуатации требуется четырехполюсное отключение;
· разрывают только нулевой проводник, оставляя фазный под напряжением;
· применяют независимые однополюсные автоматы на разные фазы одной трехфазной нагрузки.

Неправильный выбор числа полюсов часто связан с попыткой сэкономить место в щите или с высокой стоимостью аппарата. Однако такая экономия может привести к серьезным нарушениям безопасности электроснабжения.

К чему это приводит

Наиболее распространенные риски:

· часть оборудования остается под напряжением после отключения автомата;
· при аварии отключается только одна фаза, а трехфазный двигатель или другая нагрузка продолжает работать в нештатном режиме;
· появляется перекос фаз и повреждение оборудования;
· обслуживающий персонал ошибочно считает цепь полностью обесточенной и возникает опасность поражения электрическим током;
· возможен перегрев нулевого проводника;
· нарушается корректная работа защитных устройств.

Особенно опасно использование нескольких отдельных однополюсных автоматов вместо одного многополюсного для трехфазной нагрузки. При коротком замыкании или перегрузке может отключиться только одна фаза, тогда как остальные останутся включенными. Для трехфазных электродвигателей это может привести к работе на двух фазах, перегреву обмоток и выходу оборудования из строя.

Также недопустимо устанавливать аппарат так, чтобы отключался только нулевой рабочий проводник без отключения фазного. В таком случае нагрузка может внешне не работать, но ее токоведущие части останутся под опасным напряжением относительно земли.

Как сделать правильно

Число полюсов автоматического выключателя выбирают по схеме питания и назначению цепи.

Для однофазных цепей 230 В обычно применяются:

· однополюсный автомат — для отключения только фазного проводника, если это допускается схемой и нормативными требованиями;
· двухполюсный автомат — для одновременного отключения фазного и нулевого рабочего проводников, например на вводе, в отдельных линиях, в системах, где требуется полное отключение цепи.

Для трехфазных цепей 400 В применяются:

· трехполюсный автомат — для одновременного отключения трех фаз без разрыва нейтрали;
· четырехполюсный автомат — для одновременного отключения трех фаз и нулевого рабочего проводника, если это требуется схемой, условиями эксплуатации или типом системы заземления.

Для трехфазной нагрузки нельзя заменять один трехполюсный автомат тремя независимыми однополюсными. Должно быть обеспечено одновременное отключение всех фаз. Это особенно важно для электродвигателей, трехфазных нагревателей, вентиляционного оборудования, насосов и другого оборудования с трехфазным питанием.

При выборе числа полюсов нужно учитывать:

· тип сети: TN-C, TN-S, TN-C-S, TT, IT;
· наличие и назначение нейтрального проводника;
· необходимость одновременного отключения всех активных проводников;
· требования к вводному, групповому или отходящему аппарату;
· условия обслуживания и безопасности;
· особенности подключаемой нагрузки.

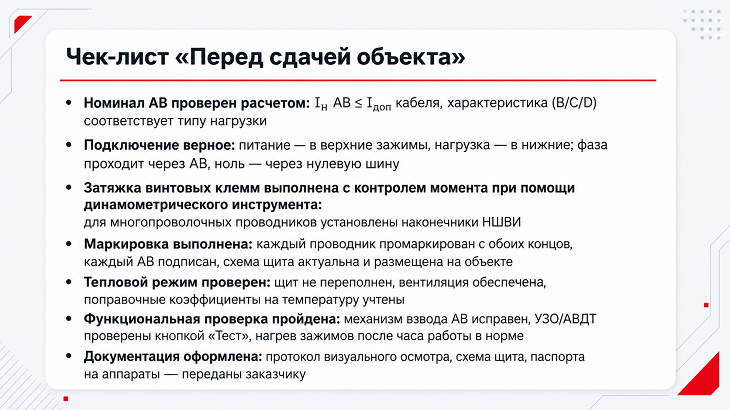

Заключение: чек-лист перед сдачей объекта

Правильный монтаж автоматического выключателя — это не интуиция и не опыт «на глазок». Это системный процесс, каждый шаг которого подкреплен расчетом и нормативом. Перед тем как закрыть дверцу щита и подписать акт сдачи-приемки, пройдитесь по этому чек-листу:

Соблюдайте нормативы. Делайте расчеты. Проверяйте каждый зажим. Это и есть настоящий профессиональный подход.
